Trench Clean Air CT — трансформатор струму з ізоляцією чистим повітрям до 420 кВ, 6000 А
Trench Clean Air CT випускають як зовнішній трансформатор струму до 420 кВ з первинним струмом до 6000 А. Замість SF6 або оливи в ньому сухе очищене повітря, тому апарат не підпадає під регламент щодо фторовмісних газів.
- Клас напруги
- до 420 кВ
- Номінальний первинний струм
- до 6000 А
- Ізоляція
- чисте повітря (80 % N₂, 20 % O₂), без SF6, GWP = 0
- Вибухобезпека
- IEC 61869-1, клас II
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Trench Clean Air CT належить до газоізольованих трансформаторів струму для відкритих розподільних пристроїв, але газом тут слугує не SF6, а сухе очищене повітря. Апарат виконує звичайні задачі вимірювального трансформатора струму, живить лічильники, вимірювальні прилади та релейний захист, і розрахований на клас напруги до 420 кВ та номінальний первинний струм до 6000 А. Через відмову від фторованих газів він не підпадає під регламент щодо F-газів, тож витоки не треба документувати й повідомляти про них, для роботи з апаратом не потрібен спеціально атестований персонал, а утилізація не тягне додаткових витрат.
Ізолювальне середовище складається з 80 % N₂ і 20 % O₂, потенціал глобального потепління GWP 0. Потенціал руйнування озонового шару ODP теж дорівнює 0, а за весь строк служби, за оцінкою виробника, економія викидів CO₂ становить 88 %. Чисте повітря не спричиняє пожежі й не поширює її ні за яких умов, на відміну від оливи в маслонаповнених апаратах. Конструкція побудована на основі елегазових трансформаторів, які Trench випускає вже 50 років і яких в експлуатації понад 100 тисяч, тому компонування й технологія складання перевірені великим парком.

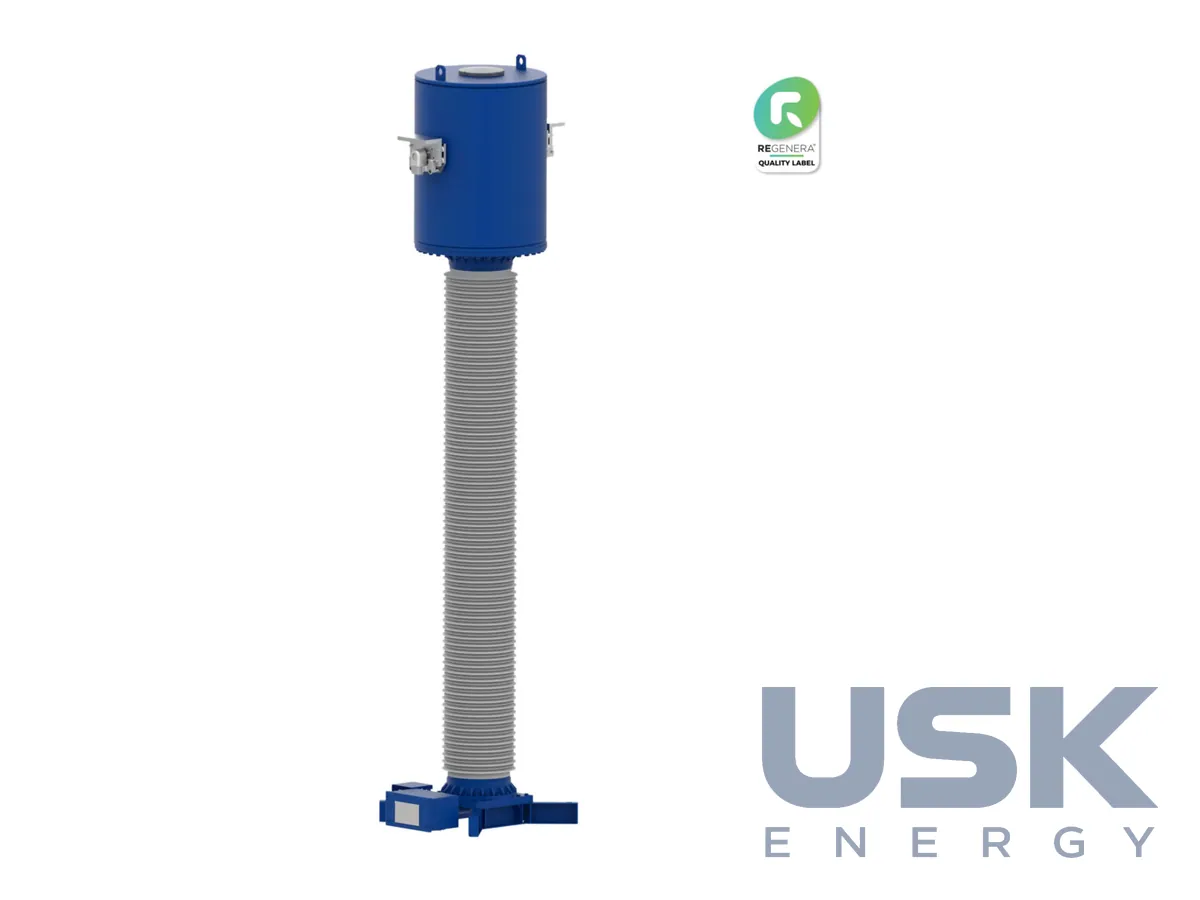

Компонування верхнє. Корпус із сердечниками та вторинними обмотками розміщено в головці апарата, безпосередньо над ізолятором, а сердечники закріплені всередині кожуха, що дає змогу набирати різні комбінації обмоток під вимоги замовника. Первинна обмотка стрижнева. Такий провідник витримує значно більший струм короткого замикання і не дає великого падіння напруги в первинному колі. Високовольтні виводи виконують під конкретне застосування, за специфікаціями IEC, NEMA та іншими. Корпус алюмінієвий, фарбування роблять за вимогами замовника. Ізолятор композитний.
Корпус захищений розривною мембраною. Якщо всередині виникає надлишковий тиск, наприклад під час внутрішньої дуги, мембрана спрацьовує і скидає тиск до того, як корпус зруйнується. У виконанні з Life Tank ця система працює разом із посиленим резервуаром. За вибухобезпекою апарат відповідає IEC 61869-1, клас II, і це підтверджено випробуваннями. Для підстанцій, де біля трансформаторів струму ходить персонал, така поведінка під час аварії має практичне значення.
Термін служби понад 30 років, обслуговування не потрібне. Немає оливи, яку треба відбирати на аналіз, і немає елегазу, витоки якого треба обліковувати, тому витрати на експлуатацію, викиди та переробку після виведення з роботи мінімальні. Виріб має знак REGENERA, яким Trench Group позначає продукцію, що поєднує технічний рівень з відповідальністю щодо довкілля. Розробку, виробництво, післяпродажний супровід і високовольтні лабораторні випробування вимірювальних трансформаторів виконує підприємство Trench у Каїро-Монтенотте (Італія), система менеджменту якого сертифікована за ISO 9001 : 2015.
Технічні характеристики
| Клас напруги | до 420 кВ |
|---|---|
| Номінальний первинний струм | до 6000 А |
| Ізоляція | чисте повітря (80 % N₂, 20 % O₂), без SF6, GWP = 0 |
| Вибухобезпека | IEC 61869-1, клас II |
| Ізолятор | композитний |
| Термін служби | понад 30 років, без обслуговування |
Запит ціни та строку поставки
Trench Clean Air CT — трансформатор струму з ізоляцією чистим повітрям до 420 кВ, 6000 А, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які напруга та струм у Clean Air CT?
Клас напруги до 420 кВ, номінальний первинний струм до 6000 А.
Чим заповнений трансформатор замість SF6?
Сухим очищеним повітрям із 80 % N₂ та 20 % O₂, GWP 0. Апарат не підпадає під регламент щодо фторовмісних газів.
Який термін служби та чи потрібне обслуговування?
Термін служби понад 30 років без обслуговування. Вибухобезпека за IEC 61869-1, клас II.
