TBEA VCU / VPU / VAU — ємнісні й електромагнітні трансформатори напруги 220–1000 кВ і комбіновані трансформатори
TBEA VCU, VPU і VAU — ємнісні, електромагнітні й комбіновані трансформатори напруги для мереж 220–1000 кВ. Вони живлять вимірювання, комерційний облік і РЗА, а ємнісні моделі служать ще й конденсаторами зв'язку ВЧ-каналів.
- Ємнісні (CVT)
- VCU-1000 (1000 кВ, 5000 пФ), VCU-800 (800 кВ), VCU-550 (500 кВ), VCU-252 (220 кВ, 5000/10 000 пФ)
- Електромагнітні
- VPU-550 (550 кВ, LI 1550 кВ), VPU-252 (252 кВ, LI 1050 кВ), розімкнений магнітопровід — без ферорезонансу
- Комбіновані
- VAU-550 (550 кВ), VAU-252 (252 кВ): ТС + ТН зі спільною головною ізоляцією
- Шлях витоку
- 18 755 мм (550 кВ), 7812 мм (252 кВ)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TBEA випускає трансформатори напруги для мереж 220–1000 кВ трьох типів: ємнісні (CVT) серії VCU, електромагнітні серії VPU та комбіновані трансформатори струму й напруги серії VAU. Вони працюють на вимірювання напруги, комерційний облік і живлення пристроїв РЗА та автоматики. За призначенням це аналоги НДКМ, НКФ і комбінованих трансформаторів високої напруги.

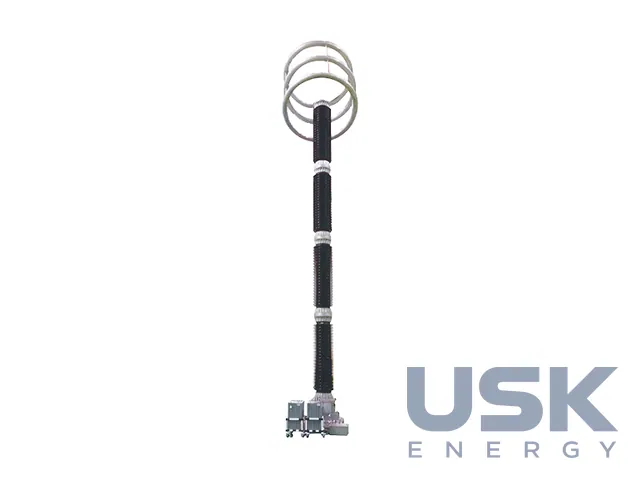

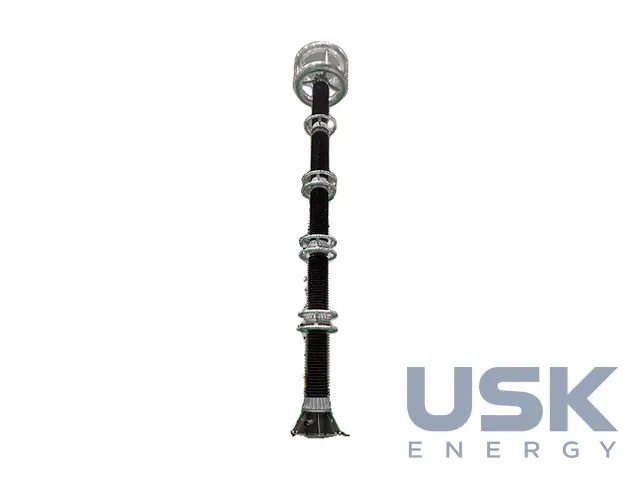

Ємнісні VCU-1000 (1000 кВ), VCU-800 (800 кВ), VCU-550 (500 кВ) і VCU-252 (220 кВ) мають подільник ємністю 5000 пФ, для 220 кВ є варіант на 10 000 пФ. Їх використовують і як конденсатори зв'язку для високочастотних каналів по лініях, і для контролю гармонік напруги в мережі. На надвисоких напругах ізоляційні властивості в них кращі, ніж в електромагнітних. Корозійна стійкість і довговічність високі, температурні характеристики добрі, діелектричні втрати й часткові розряди малі, втрати в сталі та струм холостого ходу низькі, ферорезонанс придушено.
VCU-1000 пройшов типові випробування в галузевому центрі контролю якості електрообладнання та випробування на сейсмостійкість. За даними виробника, його показники відповідають міжнародному рівню, а електричні характеристики перевищують вимоги національних стандартів. Апарат простий у монтажі й налагодженні, має низький нагрів і шум.

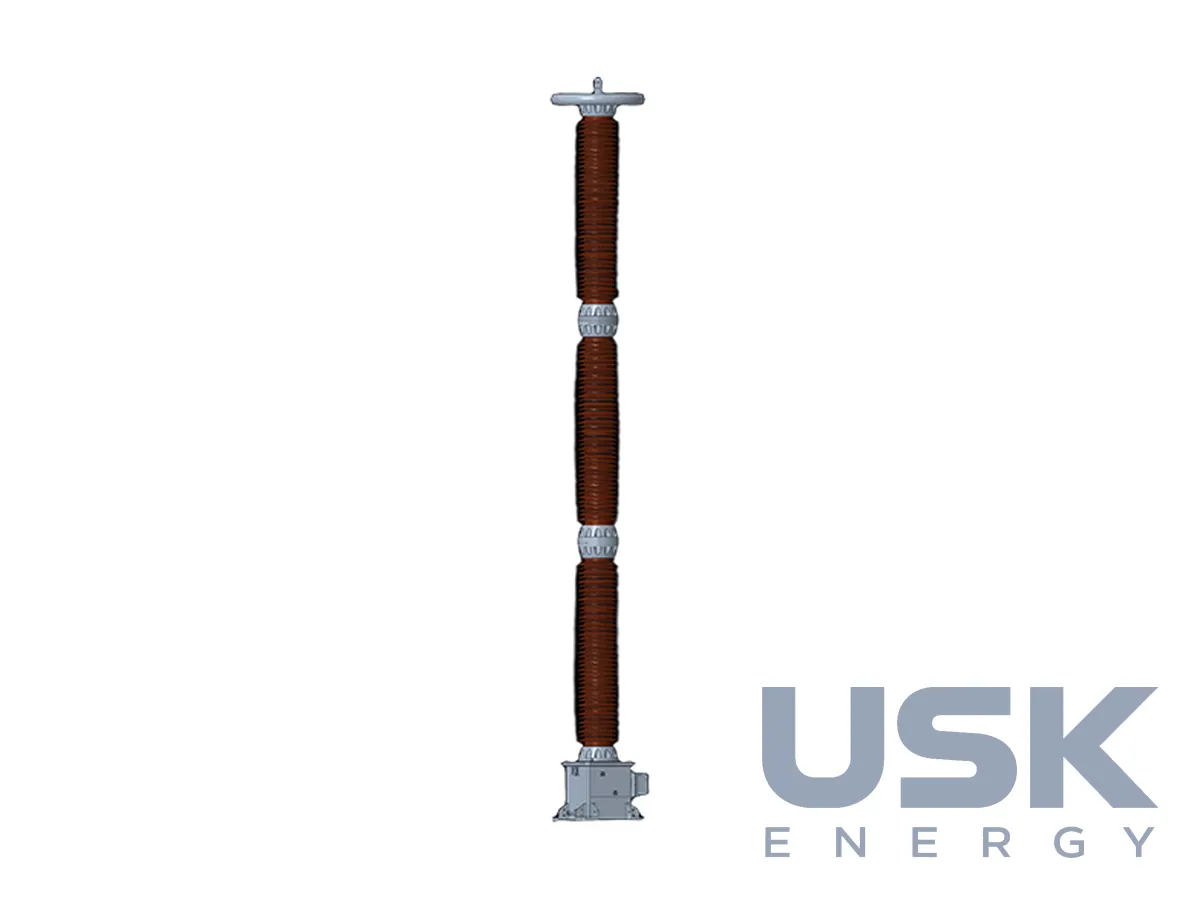

Електромагнітні VPU-550 (550 кВ, LI 1550 кВ, AC 740 кВ, шлях витоку 18 755 мм) і VPU-252 (252 кВ, LI 1050 кВ, AC 460 кВ, шлях витоку 7812 мм) мають розімкнений магнітопровід власної конструкції, тому ферорезонансу в них немає. Секціонована первинна обмотка обмежує струм у разі пошкодження й підвищує стійкість до міжвиткових замикань. Точність у них вища, ніж у ємнісних, і їх ставлять у точках комерційного обліку.
Комбіновані VAU-550 (550 кВ) і VAU-252 (252 кВ) виконано як зовнішні оливонаповнені апарати. Трансформатор струму й трансформатор напруги з розімкненим осердям розміщено в одній порцеляновій покришці зі спільною головною ізоляцією. TBEA першою в Китаї впровадила такі вироби. Вони скорочують площу ВРП і витрати на обслуговування, мають стабільну механічну й сейсмічну стійкість і не схильні до ферорезонансу. Сфера застосування серій охоплює підстанції 220–1000 кВ, лінії електропередачі, комерційний облік і РЗА.
Технічні характеристики
| Ємнісні (CVT) | VCU-1000 (1000 кВ, 5000 пФ), VCU-800 (800 кВ), VCU-550 (500 кВ), VCU-252 (220 кВ, 5000/10 000 пФ) |
|---|---|
| Електромагнітні | VPU-550 (550 кВ, LI 1550 кВ), VPU-252 (252 кВ, LI 1050 кВ), розімкнений магнітопровід — без ферорезонансу |
| Комбіновані | VAU-550 (550 кВ), VAU-252 (252 кВ): ТС + ТН зі спільною головною ізоляцією |
| Шлях витоку | 18 755 мм (550 кВ), 7812 мм (252 кВ) |
| Функції CVT | вимірювання, облік, РЗА, конденсатор зв'язку ВЧ-каналів, контроль гармонік |
| Випробування | VCU-1000 — типові й сейсмічні випробування в галузевому центрі |
Запит ціни та строку поставки
TBEA VCU / VPU / VAU — ємнісні й електромагнітні трансформатори напруги 220–1000 кВ і комбіновані трансформатори, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 |
| HTSUS (США) | 8504 31 40 95 |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка ємність подільника в трансформаторах VCU?
5000 пФ для всіх класів, для VCU-252 на 220 кВ є також виконання на 10 000 пФ. Серія охоплює 220, 500, 800 і 1000 кВ.
Які трансформатори напруги підходять для комерційного обліку?
Електромагнітні VPU-550 і VPU-252, бо їхня точність вища, ніж у ємнісних. Розімкнений магнітопровід прибирає ферорезонанс.
Які параметри ізоляції має VPU-550?
LI 1550 кВ, AC 740 кВ, шлях витоку 18 755 мм. Найбільша робоча напруга 550 кВ.
