TBEA BAM / AAM / CAM — силові конденсатори 6–35 кВ (шунтові, фільтрові, послідовні) і конденсатори ланки постійного струму
TBEA BAM, AAM і CAM — шунтові, фільтрові й послідовні силові конденсатори на 250–334 квар для мереж 6–35 кВ. Серію доповнюють вогнестійкі й захисні конденсатори та плівкові конденсатори ланки постійного струму DKMJ для VSC, SVG та інверторів.
- Шунтові
- BAM11/√3-334-1W: 334 квар, 11/√3 кВ, 26,36 мкФ, внутрішні запобіжники
- Фільтрові
- AAM5.2-300-1W: 300 квар, 5,2 кВ
- Послідовні
- CAM3-250-1W: 250 квар, 3 кВ
- Вогнестійкі
- BAMY12/√3-334-1FH: бензилтолуол + водний вогнегасний шар
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TBEA випускає конденсатори для установок компенсації реактивної потужності, фільтрів вищих гармонік і поздовжньої компенсації в мережах 6–35 кВ, а також плівкові конденсатори ланки постійного струму для перетворювачів. Високовольтні конденсатори працюють у мережах змінного струму 50 або 60 Гц. Вони компенсують індуктивну реактивну потужність, підвищують коефіцієнт потужності, зменшують втрати й збільшують пропускну здатність мережі.

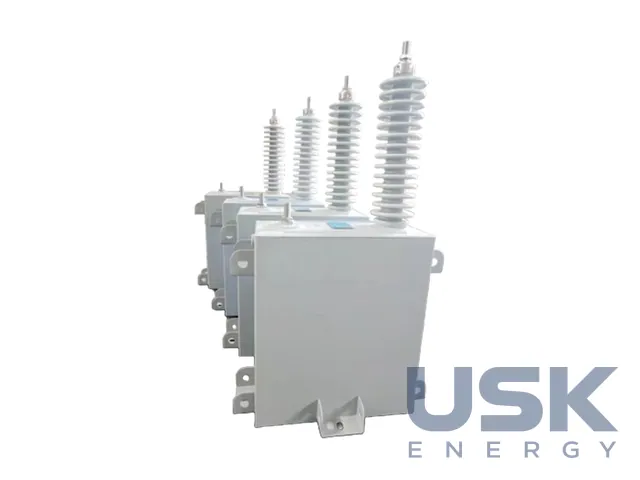

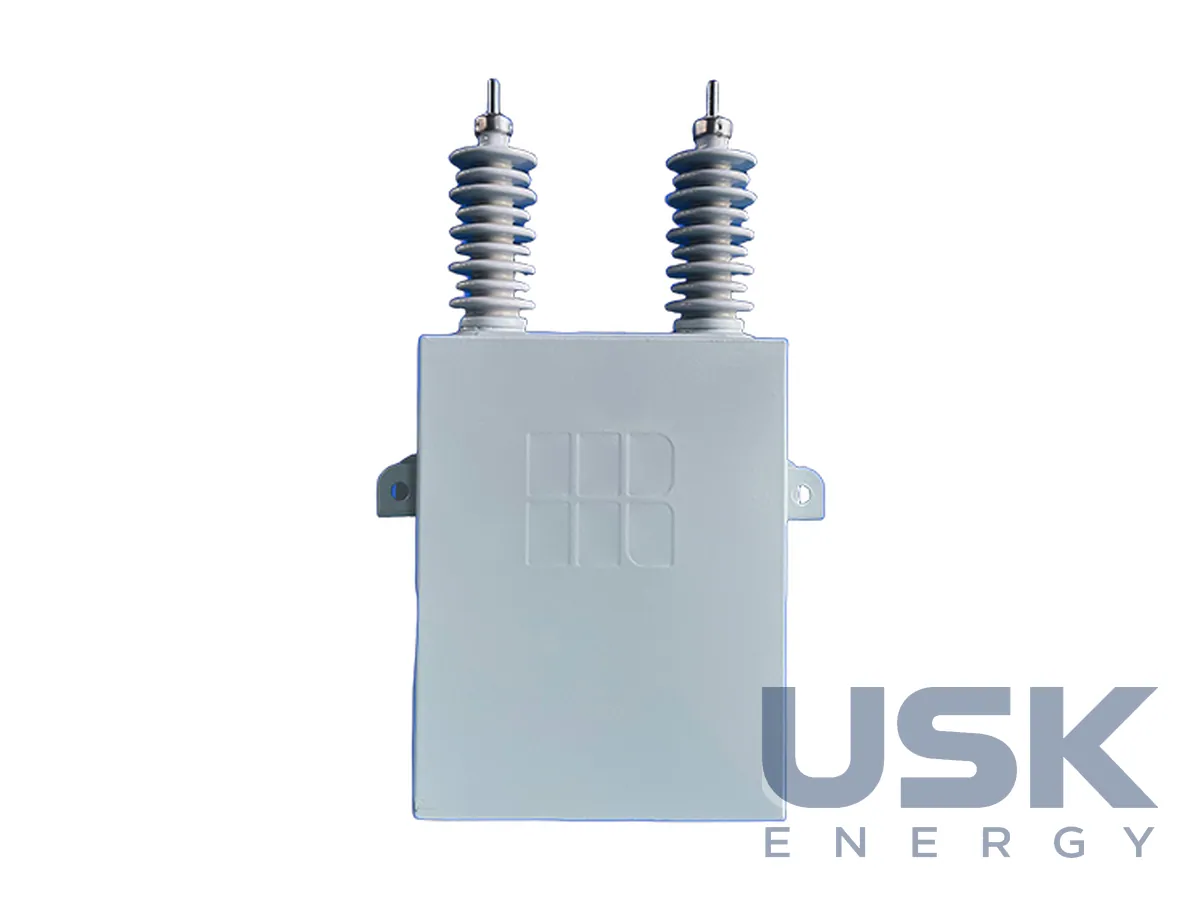

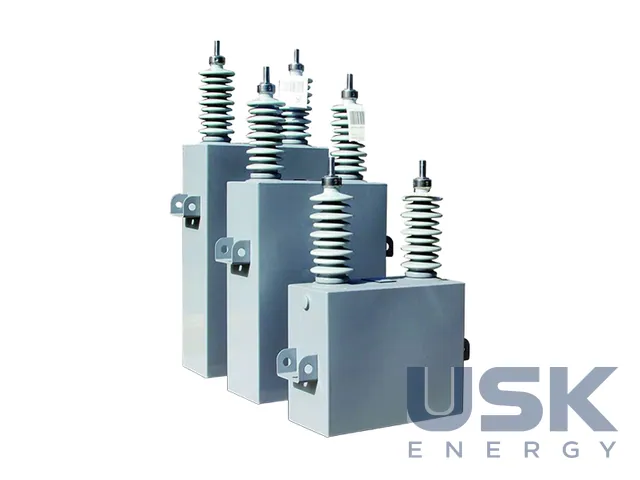

Високовольтний конденсатор складається з виймальної частини, корпусу й порцелянових виводів. Виймальну частину збирають із секцій, з'єднаних послідовно й паралельно під потрібну напругу, з ізоляційними деталями та вбудованими розрядними резисторами. Корпус зварено з нержавкої сталі, на бічних стінках є вушка для кріплення й заземлення. Головна ізоляція на землю комбінована. Внутрішні запобіжники з оливним проміжком для гасіння дуги селективно вимикають пошкоджені секції, витік через ущільнення менше 0,1 % на рік, ізоляційна олива має добрі низькотемпературні характеристики й малі часткові розряди.
Шунтовий BAM11/√3-334-1W має 334 квар за 11/√3 кВ, ємність 26,36 мкФ і струм 52,59 А. Фільтровий AAM5.2-300-1W розраховано на 300 квар за 5,2 кВ, послідовний CAM3-250-1W на 250 квар за 3 кВ. Рівень ізоляції 42/75 кВ, температурна категорія −40/B. Вогнестійкий BAMY12/√3-334-1FH на 334 квар заповнено бензилтолуолом, а простір між внутрішнім і зовнішнім баками водним вогнегасним складом, його ставлять у закритих приміщеннях із підвищеними вимогами пожежної безпеки. Захисний FAM18-0.4 (18 кВ, 0,4 мкФ, без запобіжників, tg δ не більше 0,018 %) має високу імпульсну міцність і зрізає круті фронти перенапруг.
Конденсатори ланки постійного струму DKMJ2.8 (2800 В, 7500/8000/9000 мкФ, 750 А) ставлять у підмодулі вентилів передач VSC, де вони накопичують енергію з боку постійного струму й гасять коливання напруги. Їх виготовляють з металізованої поліпропіленової плівки із самовідновленням і заливають сухою поліуретановою смолою. Вони витримують великі пульсуючі й пікові струми, мають малу власну індуктивність і довгий строк служби. DKMJ1.1-600 (1100 В, 600 мкФ) і DKMJ0.8-750 в алюмінієвому корпусі працюють в SVG та інверторах, згладжують напругу шини постійного струму й обмежують її коливання під час пошкоджень.
Технічні характеристики
| Шунтові | BAM11/√3-334-1W: 334 квар, 11/√3 кВ, 26,36 мкФ, внутрішні запобіжники |
|---|---|
| Фільтрові | AAM5.2-300-1W: 300 квар, 5,2 кВ |
| Послідовні | CAM3-250-1W: 250 квар, 3 кВ |
| Вогнестійкі | BAMY12/√3-334-1FH: бензилтолуол + водний вогнегасний шар |
| Захисні | FAM18-0.4: 18 кВ, 0,4 мкФ, tg δ ≤0,018 % |
| DC-link для VSC | DKMJ2.8-7500/8000/9000: 2800 В, 7500–9000 мкФ, 750 А, металізована поліпропіленова плівка, самовідновлення |
| DC-link для SVG/інверторів | DKMJ1.1-600 (1100 В, 600 мкФ), DKMJ0.8-750 |
| Рівень ізоляції | 42/75 кВ, температурна категорія −40/B |
| Герметичність | витік < 0,1 % на рік |
Запит ціни та строку поставки
TBEA BAM / AAM / CAM — силові конденсатори 6–35 кВ (шунтові, фільтрові, послідовні) і конденсатори ланки постійного струму, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри має шунтовий конденсатор BAM11/√3-334-1W?
Потужність 334 квар за 11/√3 кВ, ємність 26,36 мкФ, струм 52,59 А. Рівень ізоляції 42/75 кВ, температурна категорія −40/B.
Який конденсатор підходить для закритих приміщень?
Вогнестійкий BAMY12/√3-334-1FH на 334 квар із бензилтолуолом і водним вогнегасним шаром між баками. Його розраховано на підвищені вимоги пожежної безпеки.
Які конденсатори ланки постійного струму є для передач VSC?
DKMJ2.8 на 2800 В, 7500–9000 мкФ і 750 А з металізованої поліпропіленової плівки із самовідновленням. Для SVG та інверторів є DKMJ1.1-600 на 1100 В і 600 мкФ.
