TBEA AGU / LVQB / LB — трансформатори струму 110–765 кВ (оливні обернені, елегазові, з U-подібною обмоткою)
TBEA AGU, LVQB і LB — трансформатори струму на 126–800 кВ для мереж 110–765 кВ. Ряд охоплює оливні апарати оберненого типу, елегазові з ізоляцією SF6 і оливні з U-подібною обмоткою для вимірювання, обліку та РЗА.
- Оливні обернені (inverted)
- AGU-800 (800 кВ, LI 2100 кВ), AGU-550 (550 кВ), AGU-252 (252 кВ)
- Елегазові
- LVQB-220 (252 кВ), LVQB-110 (126 кВ)
- З U-подібною первинною обмоткою
- LB9-220 (252 кВ), LB6-110 (126 кВ)
- Ізоляція 800 кВ
- LI 2100 / AC 975 / SI 1550 кВ, шлях витоку 20 000 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори струму TBEA для мереж 110–765 кВ виготовляють у трьох конструкціях: оливні оберненого типу (inverted), елегазові та оливні з U-подібною первинною обмоткою. Вони передають сигнали струму на вимірювання, облік, релейний захист і керування та ізолюють вторинні кола від високої напруги. За призначенням це аналоги ТФЗМ, ТОГФ, ТРГ і ТВГ 110–750 кВ. Апарати працюють на підстанціях і ВРП 110–750 кВ, лініях електропередачі й електростанціях.

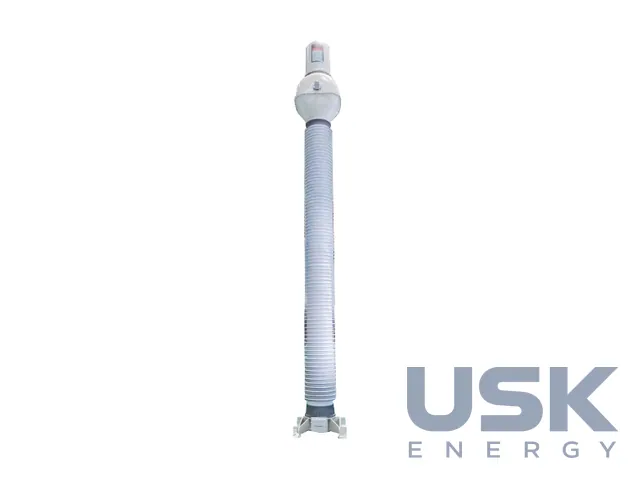

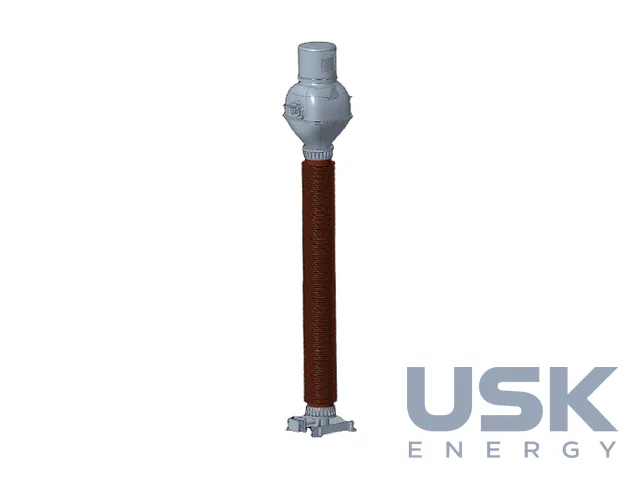

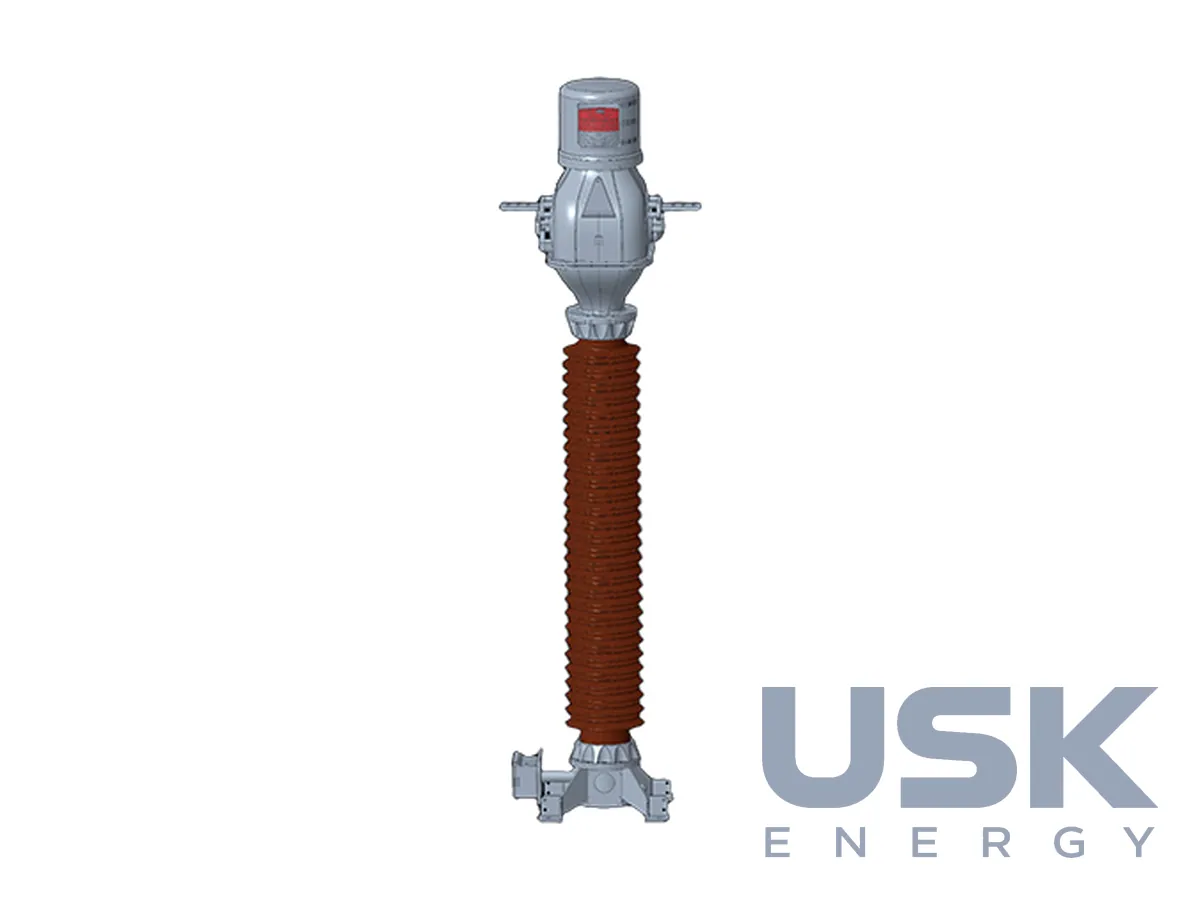

В оливних AGU-800, AGU-550 і AGU-252 вторинні обмотки розміщено в екранованому алюмінієвому корпусі вгорі, їхні виводи йдуть через алюмінієву трубу до коробки затискачів біля основи. Первинний провідник проходить через центр вторинної обмотки, а основну конденсаторну паперово-оливну ізоляцію намотано на корпус і трубу. Апарат виходить компактним, витримує великі струми електродинамічної й термічної стійкості і добре охолоджується, бо первинна обмотка перебуває на повітрі.
AGU-800 має найбільшу робочу напругу 800 кВ, випробувальні напруги LI 2100, AC 975 і SI 1550 кВ, шлях витоку 20 000 мм. Він першим у Китаї пройшов випробування на сейсмостійкість 8 балів на сталевій опорі заввишки 7 м з композитними ізоляторами та на теплопередачу. 2014 року трансформатор прийняла національна мережа Індії, 19 березня 2015 року там одночасно ввімкнули 32 апарати, і за даними виробника вони працюють уже 9 років. Три AGU-800 стоять у фільтрах постійного струму станції Бутуо передачі Байхетань–Цзянсу 800 кВ, де вони працюють на великій висоті й витримують випробувальну напругу постійного струму 150 кВ. AGU-550 (550 кВ, LI 1675 кВ) і AGU-252 (252 кВ, LI 1050 кВ) масово працюють в енергосистемах.
Елегазові LVQB-220 (252 кВ) і LVQB-110 (126 кВ) з ізоляцією SF6 не мають пожежо- та вибухонебезпеки, діелектричних втрат і старіння ізоляції. У них малий реактивний опір розсіювання й висока електродинамічна та термічна стійкість.
LB9-220 (252 кВ) і LB6-110 (126 кВ) мають U-подібну первинну обмотку з конденсаторною паперово-оливною ізоляцією й вирівнювальними екранами, внутрішній під високим потенціалом, зовнішній заземлений. Вторинні обмотки розташовано внизу. Ізоляцію намотують автоматизовано, центр ваги низький, сейсмостійкість висока. Для класу 252 кВ ізоляція LI 1050 і AC 460 кВ, зрізаний імпульс 1175 кВ, шлях витоку 7812 мм. Виробник заявляє строк служби понад 40 років за рахунок низьких втрат і часткових розрядів.
Технічні характеристики
| Оливні обернені (inverted) | AGU-800 (800 кВ, LI 2100 кВ), AGU-550 (550 кВ), AGU-252 (252 кВ) |
|---|---|
| Елегазові | LVQB-220 (252 кВ), LVQB-110 (126 кВ) |
| З U-подібною первинною обмоткою | LB9-220 (252 кВ), LB6-110 (126 кВ) |
| Ізоляція 800 кВ | LI 2100 / AC 975 / SI 1550 кВ, шлях витоку 20 000 мм |
| Ізоляція 252 кВ | LI 1050 / AC 460 кВ, зрізаний імпульс 1175 кВ, шлях витоку 7812 мм |
| Сейсмостійкість | 8 балів (AGU-800 на опорі 7 м, композитні ізолятори) |
| Строк служби | понад 40 років (заявлено) |
Запит ціни та строку поставки
TBEA AGU / LVQB / LB — трансформатори струму 110–765 кВ (оливні обернені, елегазові, з U-подібною обмоткою), TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 |
| HTSUS (США) | 8504 31 40 95 |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які випробувальні напруги має AGU-800?
LI 2100 кВ, AC 975 кВ і SI 1550 кВ, шлях витоку 20 000 мм. Апарат пройшов випробування на сейсмостійкість 8 балів на опорі заввишки 7 м.
Чим елегазові LVQB відрізняються від оливних?
Ізоляція SF6 прибирає пожежо- та вибухонебезпеку, діелектричні втрати й старіння ізоляції. Випускаються LVQB-220 на 252 кВ і LVQB-110 на 126 кВ.
Який строк служби заявлено для трансформаторів струму?
Виробник заявляє понад 40 років за рахунок низьких втрат і малих часткових розрядів. Для LB9-220 ізоляція LI 1050 і AC 460 кВ, шлях витоку 7812 мм.
