TBEA HXGN / XGN / ZFNT / XGW — газоізольовані КРУ та моноблоки RMU 12–72,5 кВ
Газоізольовані розподільні установки TBEA середньої напруги серій HXGN, XGN, ZFNT і XGW охоплюють клас 12–72,5 кВ. Високовольтні апарати кожного функціонального блока розміщено в герметичному металевому баку з SF6, сумішшю N2 + SF6 або сухим газом під тиском трохи вищим за атмосферний. Установки ставлять у кабельних мережах, на підстанціях 35 кВ, станціях ВДЕ та промислових підприємствах.
- HXGN-12
- кільцеві RMU 12 кВ з ізоляцією SF6 або сухим газом, 630/1250 А, 20/25 кА
- HXGN-40.5
- RMU 40,5 кВ, SF6, 630/1250 А, 20/25 кА, 50/60 Гц
- XGN-40.5
- шафи КРУЕ 40,5 кВ, 1250/2500/3150 А, 31,5/40 кА
- ZFNT-72.5
- внутрішнього встановлення 72,5 кВ, N2+SF6 або SF6, 1250/2500 А, 31,5 кА, AC 160 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Конструкція поєднує технології КРУЕ високої напруги та звичайних шаф. Пил, волога й сторонні предмети до струмовідних частин не потрапляють, тому обладнання можна ставити в стиснених приміщеннях і важких умовах, а габарити й площа значно менші, ніж у шаф з повітряною ізоляцією. За призначенням це аналоги RMU і КРУЕ СН 10–35 кВ.

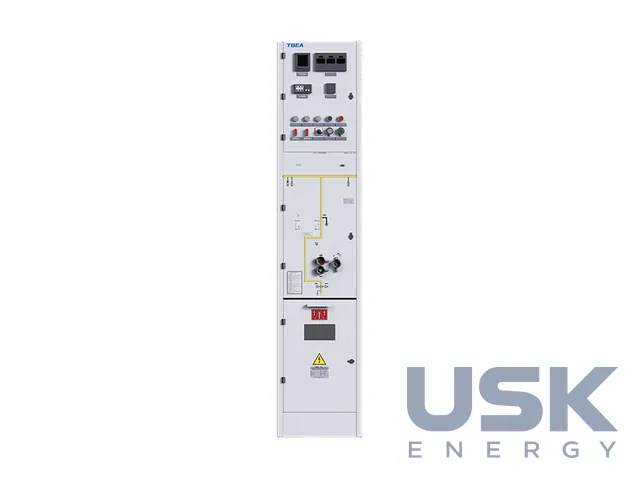

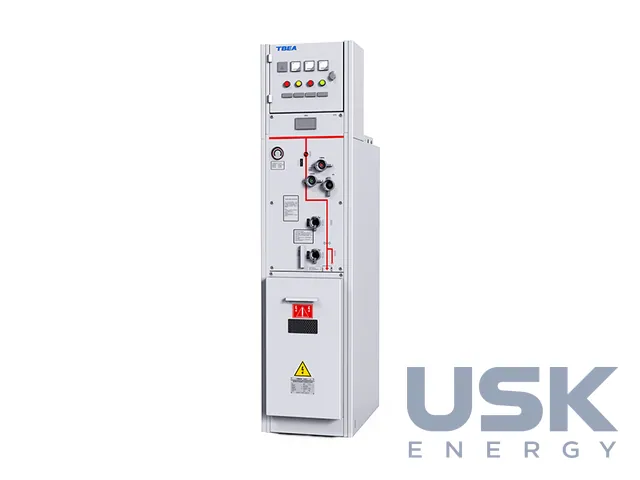

Моноблоки кільцевої мережі HXGN-12 на 12 кВ заповнюють SF6 або сухим газом, HXGN-40.5 на 40,5 кВ працюють на SF6 за частоти 50/60 Гц. Номінальний струм 630/1250 А, струми вимкнення 20/25 кА. Їх ставлять у кільцевих і радіальних кабельних мережах, КТП і на вводах споживачів. Вимикачі, роз'єднувачі та шини повністю закриті, стійкі до старіння й корозії, тиск заповнення малий, запас ізоляції великий, первинна частина обслуговування не потребує.

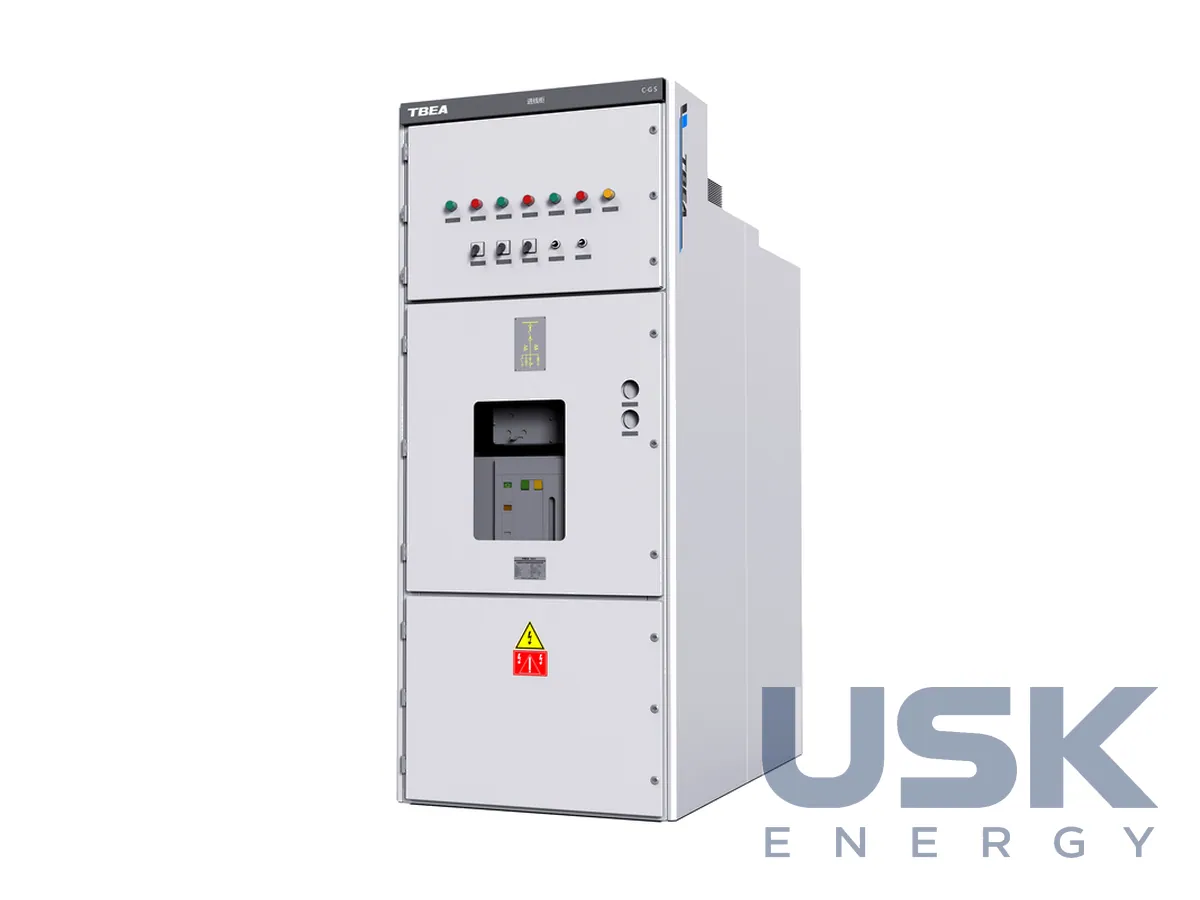

XGN-40.5 виконано як стаціонарний КРУ з газовою ізоляцією на 40,5 кВ з номінальними струмами 1250, 2500 і 3150 А та струмами вимкнення 31,5/40 кА. Шафи працюють на підстанціях 35 кВ, станціях ВДЕ, промислових підприємствах, а також на великих ТЕС і перетворювальних підстанціях у мережах 50 Гц. Ізоляція витримує 95 кВ промислової частоти на землю й 118 кВ на розрив, грозовий імпульс 185 і 215 кВ. ZFNT-72.5 внутрішнього встановлення на 72,5 кВ (1250/2500 А, 31,5 кА) з ізоляцією N2 + SF6 або SF6 витримує випробувальну напругу 160 кВ на землю. Шафа компактна й іде в мережі 66 кВ, зокрема у внутрішні мережі ВЕС.
XGW-12 служить зовнішнім розподільним пунктом міської мережі з інтегрованою вторинною системою. У корпусі з нержавкої сталі або склофібробетону змонтовано й налагоджено КРУ 12 кВ, вимірювальні трансформатори, термінал автоматизації розподільної мережі DTU та прилади. Кабельні муфти збірні, із силіконової гуми, повністю закриті й ізольовані, їх можна торкатися. Номінальний струм 630 А, струми вимкнення 20/25 кА, ступінь захисту IP44. Об'єднання первинної та вторинної частин скорочує будівництво, а форму й колір корпусу підбирають під навколишню забудову.
Технічні характеристики
| HXGN-12 | кільцеві RMU 12 кВ з ізоляцією SF6 або сухим газом, 630/1250 А, 20/25 кА |
|---|---|
| HXGN-40.5 | RMU 40,5 кВ, SF6, 630/1250 А, 20/25 кА, 50/60 Гц |
| XGN-40.5 | шафи КРУЕ 40,5 кВ, 1250/2500/3150 А, 31,5/40 кА |
| ZFNT-72.5 | внутрішнього встановлення 72,5 кВ, N2+SF6 або SF6, 1250/2500 А, 31,5 кА, AC 160 кВ |
| XGW-12 | зовнішній пункт з інтегрованою вторинною частиною: КРУ 12 кВ + трансформатори + DTU, 630 А, 20/25 кА, IP44 |
| Газ | надлишковий тиск трохи вищий за атмосферний |
| Обслуговування | первинна частина не обслуговується |
Запит ціни та строку поставки
TBEA HXGN / XGN / ZFNT / XGW — газоізольовані КРУ та моноблоки RMU 12–72,5 кВ, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яким газом заповнюють моноблоки HXGN?
HXGN-12 заповнюють SF6 або сухим газом, HXGN-40.5 працює на SF6. Тиск лише трохи перевищує атмосферний.
Які струми має шафа XGN-40.5?
Номінальні струми 1250, 2500 і 3150 А, струми вимкнення 31,5 або 40 кА. Грозовий імпульс 185 кВ на землю.
Чи підходить ZFNT-72.5 для ВЕС?
Так, шафу на 72,5 кВ ставлять у мережах 66 кВ, зокрема у внутрішніх мережах ВЕС. Номінальний струм 1250 або 2500 А, струм вимкнення 31,5 кА.
