TBEA GIL 252–1100 кВ — газоізольовані лінії електропередачі
Газоізольовані лінії TBEA на 252, 550, 800 і 1100 кВ передають велику потужність там, де повітряна лінія неможлива, а кабелю бракує пропускної здатності. Струмопровід розміщено коаксіально в заземленій металевій оболонці, заповненій ізолювальним газом під тиском. Лінії працюють у мережах від 220 до 1000 кВ разом із КРУЕ та вводами трансформаторів.
- Класи напруги
- 252, 550, 800, 1100 кВ
- Довжина секції
- до 18 м (стандартна)
- Кути повороту
- 90–179°
- Витік газу
- до 0,01 % на рік
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Типова траса GIL іде від підземного машинного залу ГЕС, ГАЕС, АЕС або ТЕС вертикальною шахтою на поверхню. Такі лінії прокладають підземно в містах, у тунелях під річками та морськими протоками, під час розширення й реконструкції підстанцій і на ділянках мереж надвисокої напруги. Лінію кладуть у шахтах і похилих шахтах, тунелях, на естакадах або прямо в ґрунті. Ізолювальним середовищем служить стиснений газ, а умови місця встановлення на роботу лінії майже не впливають. Лінії GIL працюють і в мережах енергосистем, і на ГЕС та ТЕС.

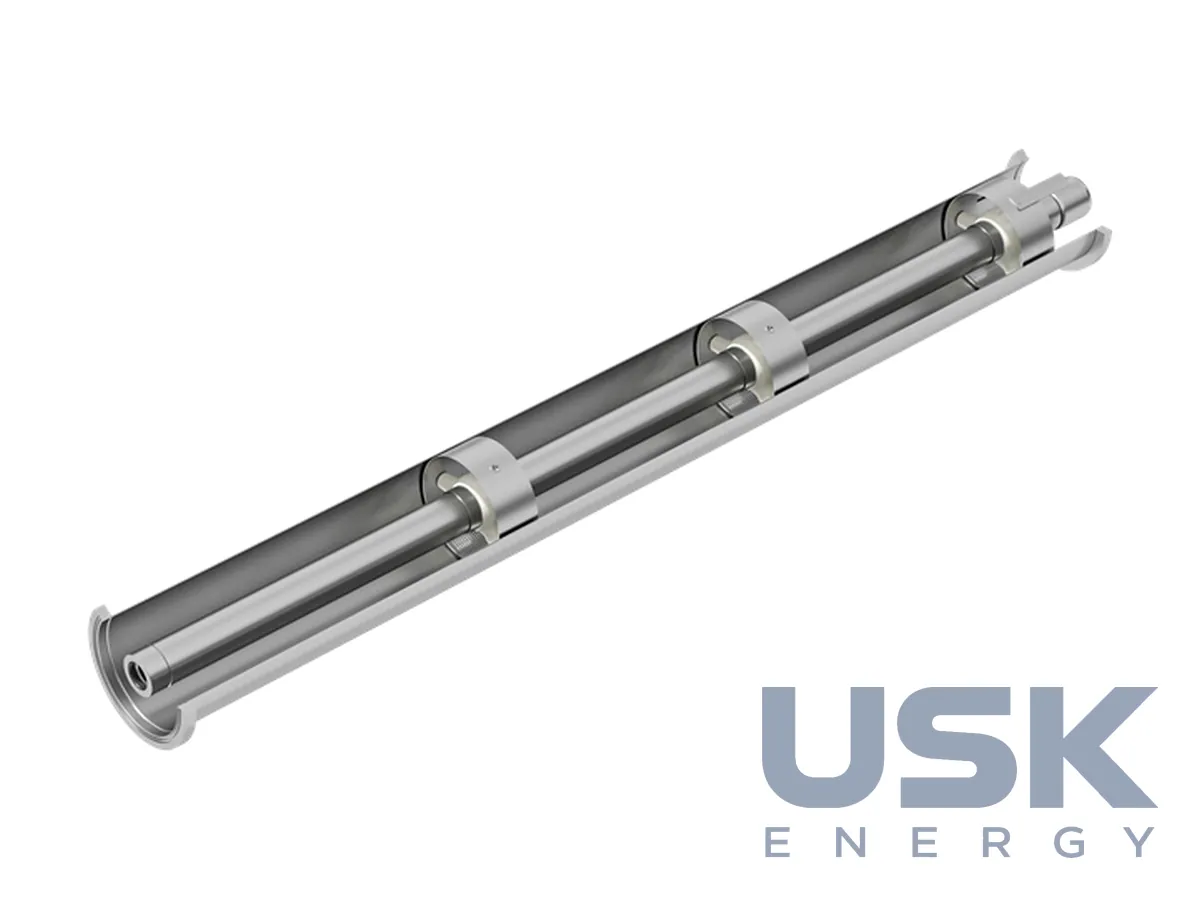

Провідник тримається на нерухомих і ковзних трипроменевих ізоляторах, кожен має пастку частинок. Секції провідника з'єднують контакти HM (High-Magnitude) із високою струмовою здатністю й довгим ресурсом, вони ж допускають гнучкі повороти траси. Ізолятори виготовляють за спеціальною рецептурою, що підвищує електричну міцність ізоляції. Стандартна секція має довжину 18 м, тому ущільнюваних фланців на трасі менше, а річний витік газу знижено до 0,01 %. Кут повороту регулюється від 90 до 179°, і лінію можна вести складним маршрутом. Оболонку й провідник розташовано коаксіально, а простір між ними заповнено ізолювальним газом під тиском.
Порівняно з кабелем GIL має більшу пропускну здатність, довший строк служби й не горить. Втрати становлять близько 58 % від втрат кабельної лінії, що важливо на виводах великої потужності, де кабель не дає потрібної пропускної здатності. Конструкція витримує нерівномірне осідання основи до 2 мм/м і має високу сейсмостійкість, тому лінію ставлять у сейсмічних районах і в тяжких умовах експлуатації.
Строк служби сягає 60 років. За даними виробника, найраніший проєкт за цією технологією працює вже 53 роки. Протягом усього строку лінія не потребує обслуговування, крім контролю тиску газу, тому вартість життєвого циклу низька. На кінцях GIL з'єднується з КРУЕ та вводами силових трансформаторів. Так будують вузли видачі потужності гідро- й атомних електростанцій, підземні міські лінії великої пропускної здатності та переходи в тунелях під водними перешкодами.
Технічні характеристики
| Класи напруги | 252, 550, 800, 1100 кВ |
|---|---|
| Довжина секції | до 18 м (стандартна) |
| Кути повороту | 90–179° |
| Витік газу | до 0,01 % на рік |
| Втрати | близько 58 % від кабельної лінії |
| Допустиме осідання основи | 2 мм/м |
| Строк служби | до 60 років |
| Прокладання | шахти, похилі шахти, тунелі, надземно, у ґрунті |
Запит ціни та строку поставки
TBEA GIL 252–1100 кВ — газоізольовані лінії електропередачі, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 60 90 00 |
|---|---|
| HS, 6 знаків | 8544 60 |
| CN (ЄС) | 8544 60 90 |
| HTSUS (США) | 8544 60 60 00 |
| Митний тариф КНР | 8544 60 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускаються GIL TBEA?
Лінії випускають на 252, 550, 800 і 1100 кВ, вони працюють у мережах від 220 до 1000 кВ.
Які втрати має GIL порівняно з кабелем?
Втрати GIL становлять близько 58 % від втрат кабельної лінії. Пропускна здатність більша, пожежної небезпеки немає.
Як прокладають газоізольовану лінію?
GIL кладуть у вертикальних і похилих шахтах, тунелях, на естакадах або прямо в ґрунті. Кут повороту траси регулюється від 90 до 179°, допустиме осідання основи 2 мм/м.
