TBEA BKD / BKS 220–1000 кВ — оливні шунтувальні реактори
TBEA BKD і BKS — оливні шунтувальні реактори для ліній і підстанцій 220–1000 кВ потужністю від 60 до 320 Мвар. Однофазні моделі працюють у мережах 500, 750 і 1000 кВ, трифазні в одному баку компенсують кабелі морських ВЕС.
- 1000 кВ
- BKD-320000/1100: 320 Мвар, 1100/√3 кВ, 503,9 А, однофазний одностриженевий, втрати ≤470 кВт
- 750 кВ
- BKD-140000/750: 140 Мвар, 800/√3 кВ, ONAN, втрати ≤130 кВт
- 500 кВ
- BKD-60000/500: 60 Мвар, 550/√3 кВ, втрати ≤80 кВт; BKS-240000/500: трифазний 240 Мвар, 525 кВ (морські ВЕС)
- 220 кВ
- BKS-90000/220: трифазний 90 Мвар, 230 кВ (морські ВЕС)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Шунтувальні реактори TBEA компенсують надлишкову зарядну потужність ліній високої й надвисокої напруги. Вони обмежують підвищення напруги промислової частоти та комутаційні перенапруги, підвищують коефіцієнт потужності, зменшують втрати й поліпшують стійкість напруги. Компанія випустила перший у світі шунтувальний реактор 1000 кВ для дослідно-промислової лінії змінного струму надвисокої напруги. За призначенням серія відповідає реакторам РОДЦ і РТДУ 500–1150 кВ.

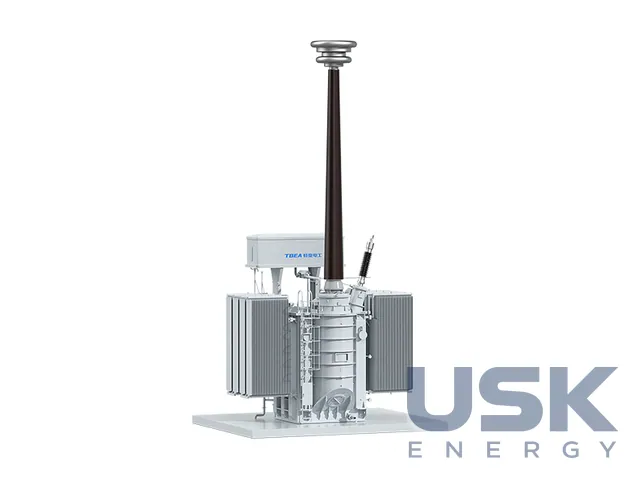

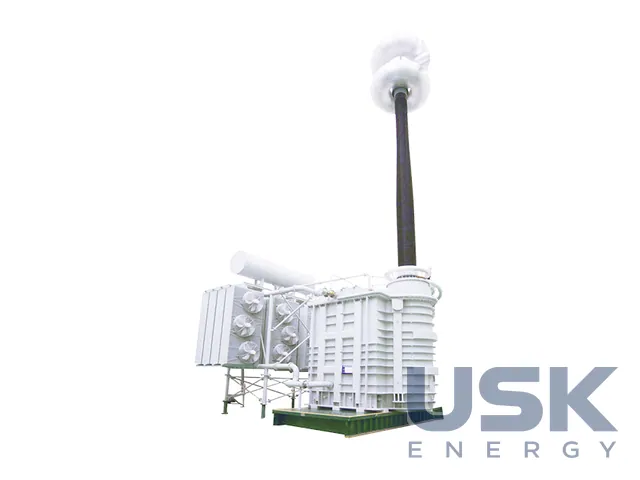

Однофазний одностриженевий BKD-320000/1100 на 320 Мвар працює на підстанціях 1000 кВ. Номінальна напруга 1100/√3 кВ, струм 503,9 А, опір 1260 Ом, ізоляція SI1800 LI2250 AC1100 кВ, нейтраль за даними виробника Um145 LI650 AC275. Прямий вивід ВН підвищує безпеку, а спеціальний контроль полів розсіювання прибирає перегріви. Вібрацію знижено до 10 мкм, шум до 64 дБ, тому реактор можна ставити поблизу житлової забудови. Втрати до 470 кВт, охолодження ONAN (ONAF), перевищення температури верхніх шарів оливи 50 К, середньої температури обмотки 55 К.
Для ліній 750 і 500 кВ призначено однофазні BKD-140000/750 (140 Мвар, 800/√3 кВ, 3047 Ом, втрати до 130 кВт) і BKD-60000/500 (60 Мвар, 550/√3 кВ, 2521 Ом, втрати до 80 кВт). Вони легкі й компактні, охолоджуються природно (ONAN), мають низькі шум і вібрацію та моноблочну конструкцію, зручну в монтажі й обслуговуванні. Перевищення температури оливи не більше 49 К, найбільш нагрітої точки 59 К.

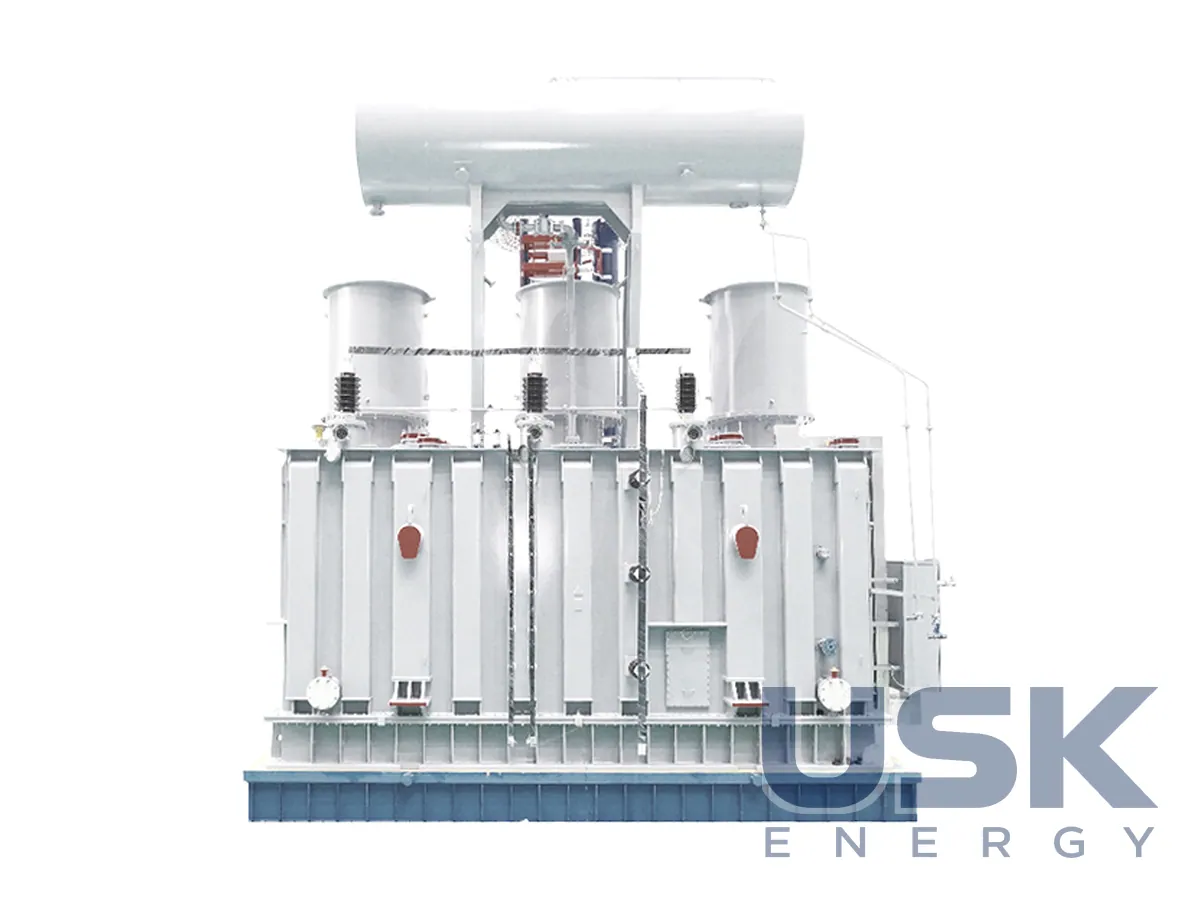

Для морських ВЕС TBEA робить трифазні реактори в одному баку. BKS-240000/500 має потужність 240 Мвар на 525 кВ, струм 263,9 А і втрати до 480 кВт, BKS-90000/220 відповідно 90 Мвар на 230 кВ, 225,9 А і до 240 кВт. Вони компенсують зарядну потужність підводних кабелів і ліній видачі. Полегшена мініатюризована конструкція здешевлює морську платформу, магнітопровід пресують одночасно по трьох фазах, бак герметичний і міцний, корозійна й сейсмостійкість високі.
Реактори серії ставлять на лініях і підстанціях 220–1000 кВ, у схемах видачі потужності морських ВЕС і на кабельних лініях великої протяжності.
Технічні характеристики
| 1000 кВ | BKD-320000/1100: 320 Мвар, 1100/√3 кВ, 503,9 А, однофазний одностриженевий, втрати ≤470 кВт |
|---|---|
| 750 кВ | BKD-140000/750: 140 Мвар, 800/√3 кВ, ONAN, втрати ≤130 кВт |
| 500 кВ | BKD-60000/500: 60 Мвар, 550/√3 кВ, втрати ≤80 кВт; BKS-240000/500: трифазний 240 Мвар, 525 кВ (морські ВЕС) |
| 220 кВ | BKS-90000/220: трифазний 90 Мвар, 230 кВ (морські ВЕС) |
| Вібрація / шум | від 10 мкм / від 64 дБ (1000 кВ) |
| Охолодження | ONAN (ONAF) |
Запит ціни та строку поставки
TBEA BKD / BKS 220–1000 кВ — оливні шунтувальні реактори, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 00 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 95 |
| HTSUS (США) | 8504 50 00 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри має реактор BKD-320000/1100?
Потужність 320 Мвар, напруга 1100/√3 кВ, струм 503,9 А, опір 1260 Ом. Втрати до 470 кВт, охолодження ONAN (ONAF).
Чи можна ставити реактор 1000 кВ поблизу житла?
Так, вібрацію BKD-320000/1100 знижено до 10 мкм, а шум до 64 дБ. Виробник прямо вказує таку можливість.
Які реактори підходять для морських ВЕС?
Трифазні BKS-240000/500 на 240 Мвар і 525 кВ та BKS-90000/220 на 90 Мвар і 230 кВ. Вони компенсують зарядну потужність підводних кабелів.
