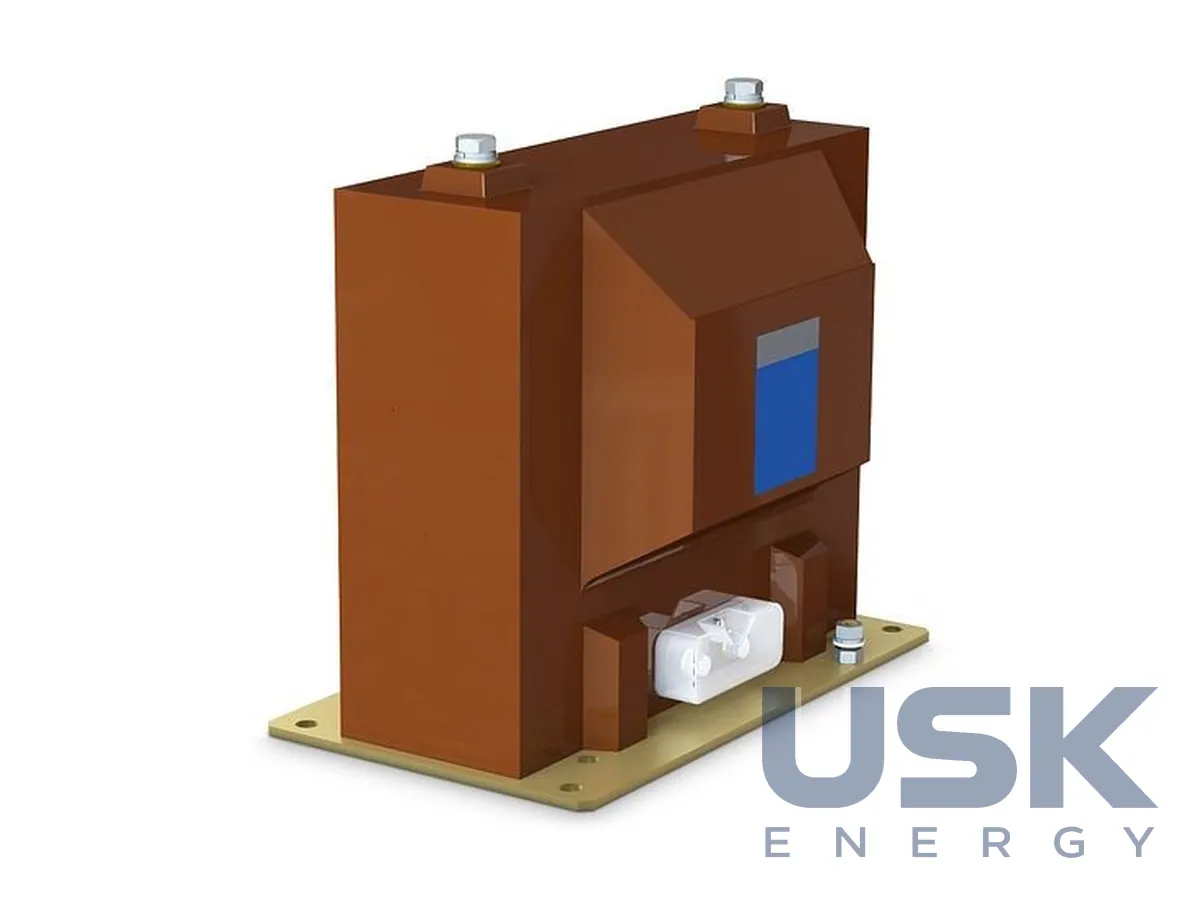

Pfiffner VD / WD / BD / AKP — трансформатори напруги та струму литі внутрішньої установки 12–72 кВ
Опорні трансформатори напруги VD, WD, BD і трансформатори струму AKP з литою ізоляцією для комірок КРУ середньої напруги 12–72 кВ. Литі трансформатори до 40,5 кВ випускає також завод групи в Туреччині.
- ТН VD, BD
- 12–72 кВ
- ТН WD
- 12–36 кВ
- Потужність ТН
- до 1500 ВА
- Вторинні обмотки ТН
- до 4 (VD, WD), до 3 (BD — двополюсний)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Литі трансформатори цієї групи ставлять у комірки КРУ середньої напруги внутрішньої установки. Вони живлять лічильники, вимірювальні прилади та релейний захист на вводах, відхідних лініях і секційних комірках розподільчих пунктів, трансформаторних підстанцій і промислових об'єктів. Виконання до 40,5 кВ група виготовляє і на своєму заводі в Туреччині, тож на цей клас напруги є два виробничі майданчики.
ТН бувають одно- та двополюсні. VD і BD охоплюють 12–72 кВ, WD 12–36 кВ, потужність ТН до 1500 ВА. Однополюсний ТН вмикають між фазою та землею, і з нього отримують сигнали для обліку та контролю ізоляції мережі. Двополюсний вмикають між двома фазами, що зручно для мереж з ізольованою нейтраллю. Вторинних обмоток у VD і WD до 4, у двополюсного BD до 3, тож одна комірка може мати окремі обмотки для обліку, захистів і розімкненого трикутника.
Трансформатор струму AKP на 12–36 кВ розрахований до 2000 А і має до 5 осердь. Кілька осердь дають змогу розділити облік і різні захисти на окремі обмотки з власними класами точності.
Ізоляція з литої смоли, виконання внутрішнє. Литий корпус не містить оливи, не потребує контролю рівня та відбору проб, тому обслуговування зводиться до огляду та очищення поверхні. Конструкція опорна, апарат кріплять на дно або стінку комірки. Під час заміни старих трансформаторів у наявних КРУ розміри й кріплення звіряють з кресленням комірки.
Технічні характеристики
| ТН VD, BD | 12–72 кВ |
|---|---|
| ТН WD | 12–36 кВ |
| Потужність ТН | до 1500 ВА |
| Вторинні обмотки ТН | до 4 (VD, WD), до 3 (BD — двополюсний) |
| ТС AKP | 12–36 кВ, до 2000 А, до 5 осердь |
| Ізоляція | лита смола |
| Виконання | внутрішнє |
Запит ціни та строку поставки
Pfiffner VD / WD / BD / AKP — трансформатори напруги та струму литі внутрішньої установки 12–72 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який ТН обрати для мережі 36 кВ?
Підходять VD і BD на 12–72 кВ або WD на 12–36 кВ, потужність до 1500 ВА.
Скільки вторинних обмоток у ТН?
До 4 у VD і WD, до 3 у двополюсного BD.
Які параметри трансформатора струму AKP?
Напруга 12–36 кВ, струм до 2000 А, до 5 осердь, лита ізоляція.
