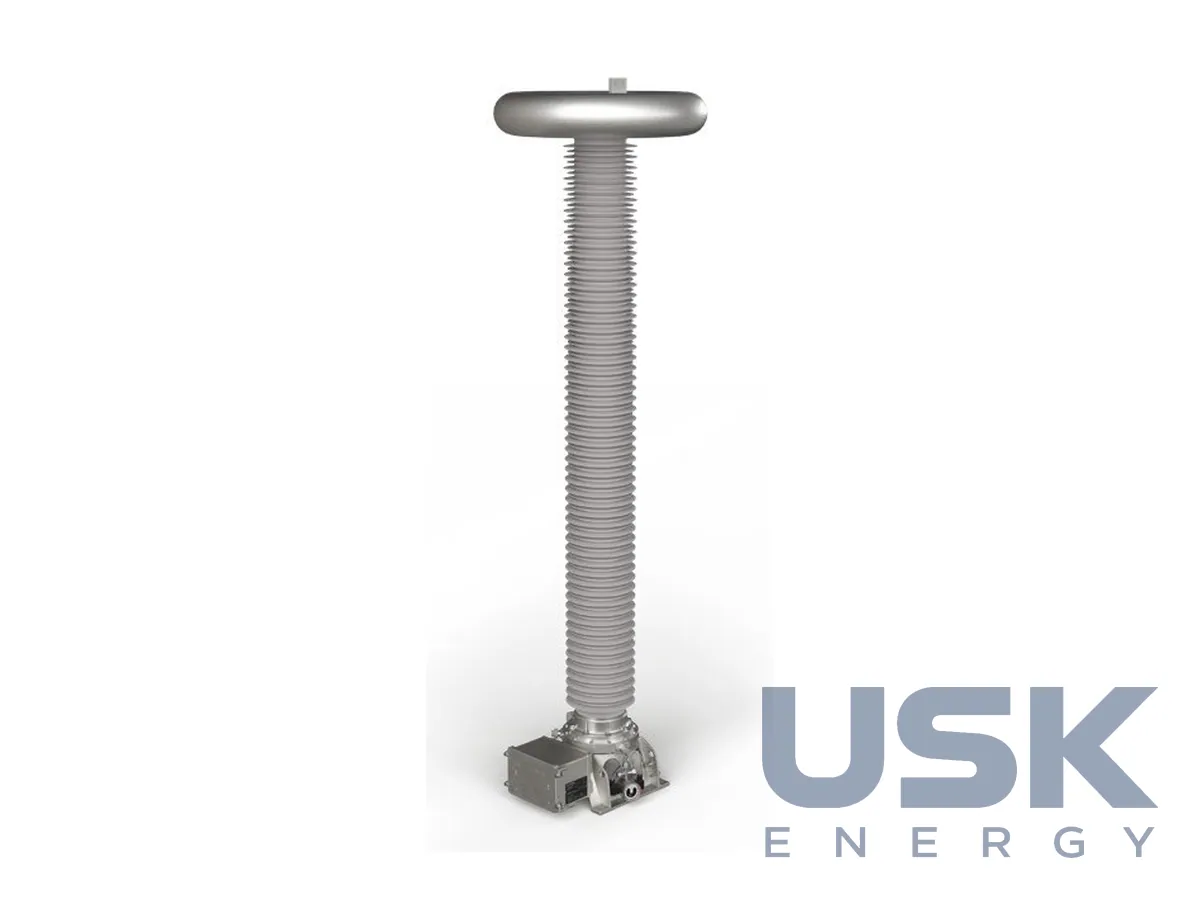

Pfiffner ROF / RGF / RGK — резистивно-ємнісні подільники напруги 72,5–550 кВ
Резистивно-ємнісні подільники напруги Pfiffner на 72,5–550 кВ, тобто малопотужні давачі напруги для обліку та вимірювання якості електроенергії. Смуга частот від DC до 30 кГц, є виконання для ВРП і КРУЕ.
- Номінальна напруга
- 72,5–550 кВ
- Смуга частот
- DC – 30 кГц
- Виконання
- ROF — оливна ізоляція (мінеральна або рослинна олива); RGF — газова для ВРП; RGK — для КРУЕ
- Застосування
- облік, якість електроенергії, HVDC
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Резистивно-ємнісний подільник працює інакше, ніж класичний індуктивний або ємнісний трансформатор напруги. Він не передає потужність у вторинне коло, а видає сигнал низького рівня, тому його відносять до малопотужних давачів напруги. Паралельні резистивна та ємнісна гілки ділять напругу однаково і на постійному струмі, і на високих частотах, тож подільник відтворює форму кривої без резонансних спотворень. Pfiffner випускає такі подільники на 72,5–550 кВ для захисту, керування, моніторингу та вимірювань у мережах високої напруги.
Серія має три виконання. ROF має оливну ізоляцію на мінеральній або рослинній оливі і ставиться на ВРП, як звичайний вимірювальний трансформатор. RGF виконаний з газовою ізоляцією для ВРП, RGK встановлюється в КРУЕ і приєднується до елегазової оболонки. Отже, один принцип вимірювання можна застосувати і на відкритій підстанції, і в закритому елегазовому розподільчому пристрої, з однаковою обробкою сигналу на вторинному боці.
Смуга частот від DC до 30 кГц. Широка смуга частот дає змогу бачити гармоніки та перехідні процеси, а постійна складова робить подільники придатними для HVDC. Виробник наводить серед задач аналіз якості електроенергії, зокрема ферорезонанс у мережах змінного струму, процеси на вставках постійного струму AC-DC-AC, перехідні процеси під час комутацій і вищі гармоніки. Окрема задача полягає у визначенні місця пошкодження кабелю, де потрібна саме точна форма хвилі. Клас точності 0,2 % зберігається і на високих частотах, тому ті самі дані годяться і для обліку, і для аналізу якості.
Робоча частота мережі гнучка. Подільник працює в мережах 16,7, 50 і 60 Гц, тобто підходить і для тягових мереж, і для енергосистем з різною частотою. Вихідний сигнал низького рівня подається на цифрові лічильники та аналізатори якості, а також на пристрої захисту з аналоговими входами малого рівня. Оскільки в подільнику немає залізного осердя, явище ферорезонансу в ньому самому не виникає, і він не створює ризику для мережі під час несиметричних режимів.
Для проєктувальника вибір між ROF, RGF і RGK визначає тип розподільчого пристрою та бажане ізоляційне середовище. ROF на рослинній оливі зручний там, де важать екологічні вимоги до наповнювача, газові RGF і RGK вписуються у підстанції з елегазовим обладнанням. Конкретні параметри, коефіцієнт поділу, тип вихідного сигналу та інтерфейс з вторинною апаратурою узгоджують під проєкт. На підстанціях з цифровою вторинною частиною такий подільник поєднують з об'єднувальним пристроєм, який перетворює аналоговий сигнал на цифровий потік для лічильників і захистів. Перевагою також є мала маса активної частини й відсутність насичення, тож подільник однаково точно передає і робочу напругу, і перенапруги під час аварійних процесів.
Технічні характеристики
| Номінальна напруга | 72,5–550 кВ |
|---|---|
| Смуга частот | DC – 30 кГц |
| Виконання | ROF — оливна ізоляція (мінеральна або рослинна олива); RGF — газова для ВРП; RGK — для КРУЕ |
| Застосування | облік, якість електроенергії, HVDC |
Запит ціни та строку поставки
Pfiffner ROF / RGF / RGK — резистивно-ємнісні подільники напруги 72,5–550 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка смуга частот у подільників ROF, RGF, RGK?
Від постійного струму до 30 кГц, тому вони придатні для вимірювання якості електроенергії та HVDC.
Яке виконання обрати для КРУЕ?
RGK. Для ВРП є газовий RGF і оливний ROF.
Чи можна замовити подільник на рослинній оливі?
Так, ROF виконується з мінеральною або рослинною оливою на 72,5–550 кВ.
