Pfiffner JOF — трансформатор струму оливопаперовий зовнішньої установки 24–550 кВ
Зовнішній трансформатор струму JOF з оливопаперовою ізоляцією та активною частиною в головці для мереж 24–550 кВ. Первинний струм до 4000 А, частота 16,7, 50 або 60 Гц.
- Номінальна напруга
- 24–550 кВ
- Первинний струм
- до 4000 А
- Вторинний струм
- 1 / 5 А
- Струм термічної стійкості
- до 63 кА / 1 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

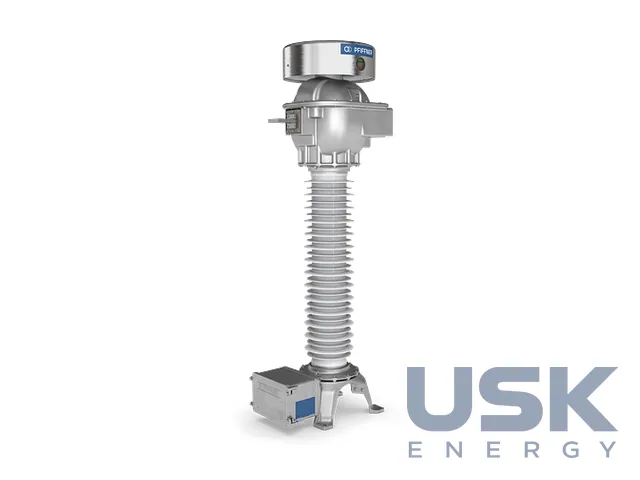

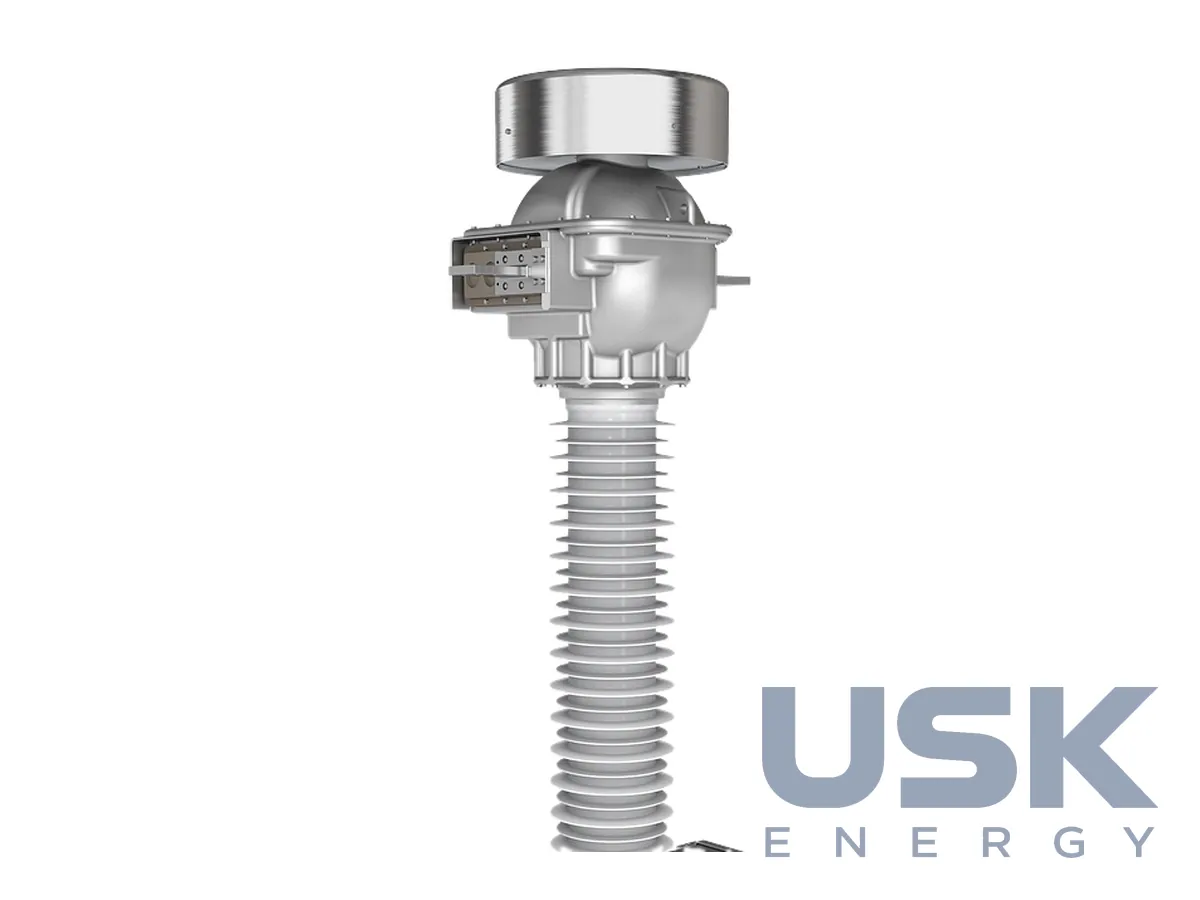

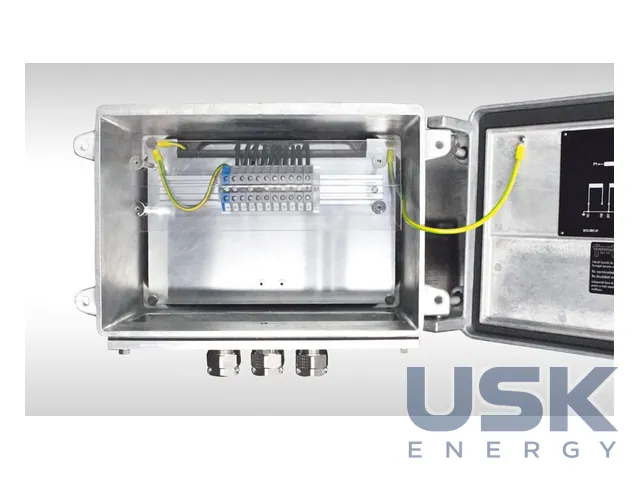

JOF стоїть на відкритих підстанціях у мережах 24–550 кВ і перетворює великий первинний струм на стандартизовані значення для лічильників, вимірювальних приладів і пристроїв захисту. Активна частина розміщена в головці, ізоляція оливопаперова, ізолятор порцеляновий або полімерний, виконання за IEC або IEEE. Вторинний струм 1 або 5 А, вторинних обмоток до 7. Частота 16,7, 50 або 60 Гц, тому апарат підходить і для тягових мереж залізниці.

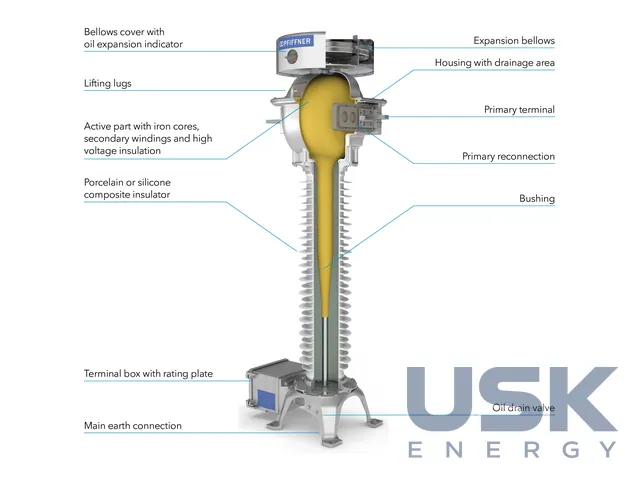

Електричне поле у вводі розподіляють дрібноградуйовані екрани, вони запобігають місцевим частковим розрядам. У самому ізоляторі активних частин немає, а конструкція знижує ризик повторного дуги в разі пошкодження. Об'єм оливи зведено до мінімуму. Температурні зміни об'єму оливи компенсує сильфон з нержавної сталі, тож внутрішня порожнина залишається герметичною без контакту з повітрям. Температура довкілля від -40 до +40 °C. Головкова схема з активною частиною вгорі дає короткий первинний контур, тож апарат добре витримує динамічні зусилля від струмів КЗ.

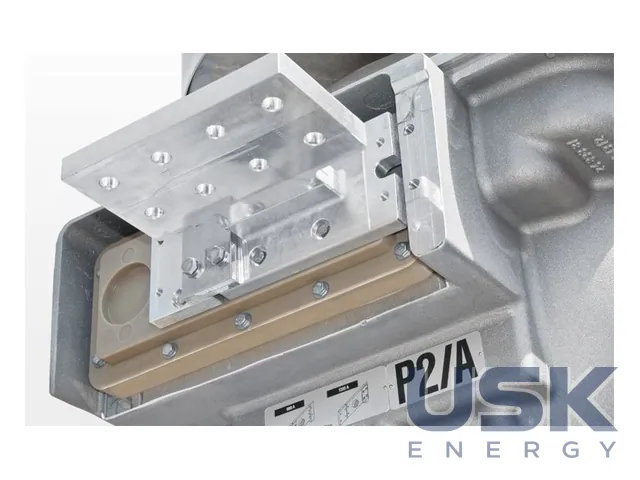

Коефіцієнт трансформації перемикається з первинного боку у співвідношенні 1:2 або 1:2:4. Перемикання роблять однією металевою пластиною з одного боку головки, без демонтажу та без переміщення первинних приєднань. Класи точності 0,1–3, 0,2S, 0,5S, P, PR, PX, TPX, TPY, TPZ, у таблиці виробника є також PXR. Комбінація класів дає змогу в одному апараті мати обмотки для обліку і для захистів з перехідними режимами. Струм термічної стійкості до 63 кА протягом 1 с, динамічної до 160 кА, первинний струм до 4000 А.

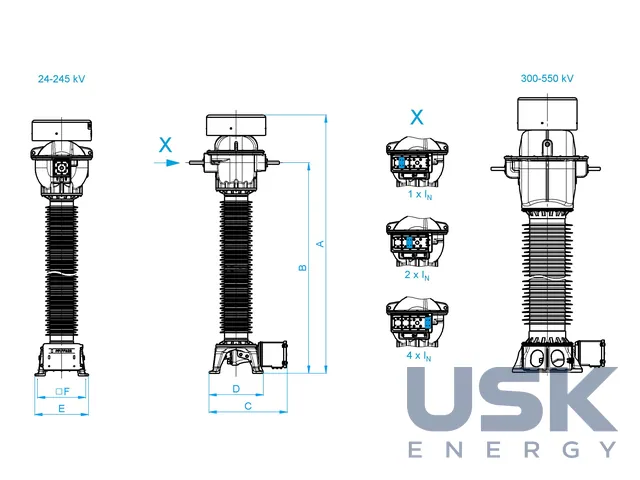

Серія охоплює типорозміри 24, 36, 72, 123, 145, 170, 245, 362, 420 і 550. Найбільша напруга обладнання відповідає позначенню типу від 24 до 550 кВ. Ізоляція старшого типу витримує грозовий імпульс 1550 кВ, випробувальні рівні для інших типів наведено в таблиці виробника. Висота апарата від 1632 до 5644 мм, висота до первинного виводу від 1186 до 4980 мм. Основа в типах до 170 включно однакова, старші типи 245–550 мають ширшу основу й інший крок кріпильних отворів, що треба врахувати під час заміни апаратів на наявних фундаментах. Мінімальна довжина шляху витоку від 1340 до 15260 мм, орієнтовна маса найбільшого типу 1000 кг. У стандартному виконанні з композитним силіконовим ізолятором таблиця розрахована на 25 мм/кВ, у буклеті наведено варіант на 31 мм/кВ.
Для обслуговування виробник пропонує набір для відбору проб оливи, ним відбирають проби з 6 вимірювальних трансформаторів і надсилають до лабораторії PFIFFNER. Аналіз оливи показує стан оливопаперової ізоляції без розбирання апарата. Мала кількість оливи й герметичний сильфонний компенсатор скорочують обсяг регулярних робіт до огляду, перевірки виводів і періодичного відбору проб.
Технічні характеристики
| Номінальна напруга | 24–550 кВ |
|---|---|
| Первинний струм | до 4000 А |
| Вторинний струм | 1 / 5 А |
| Струм термічної стійкості | до 63 кА / 1 с |
| Струм динамічної стійкості | до 160 кА |
| Класи точності | 0,1–3; 0,2S; 0,5S; P; PR; PX; TPX; TPY; TPZ |
| Кількість вторинних обмоток | до 7 |
| Ізоляція | оливопаперова, порцеляновий або полімерний ізолятор |
| Частота | 16,7 / 50 / 60 Гц |
| Стандарти | IEC / IEEE |
Запит ціни та строку поставки
Pfiffner JOF — трансформатор струму оливопаперовий зовнішньої установки 24–550 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи можна змінити коефіцієнт трансформації JOF?
Так, перемиканням з первинного боку у співвідношенні 1:2 або 1:2:4.
Для якої напруги та частоти виготовляється JOF?
Для мереж 24–550 кВ частотою 16,7, 50 або 60 Гц. Первинний струм до 4000 А.
Який ізолятор можна замовити?
Порцеляновий або полімерний, ізоляція активної частини оливопаперова.
