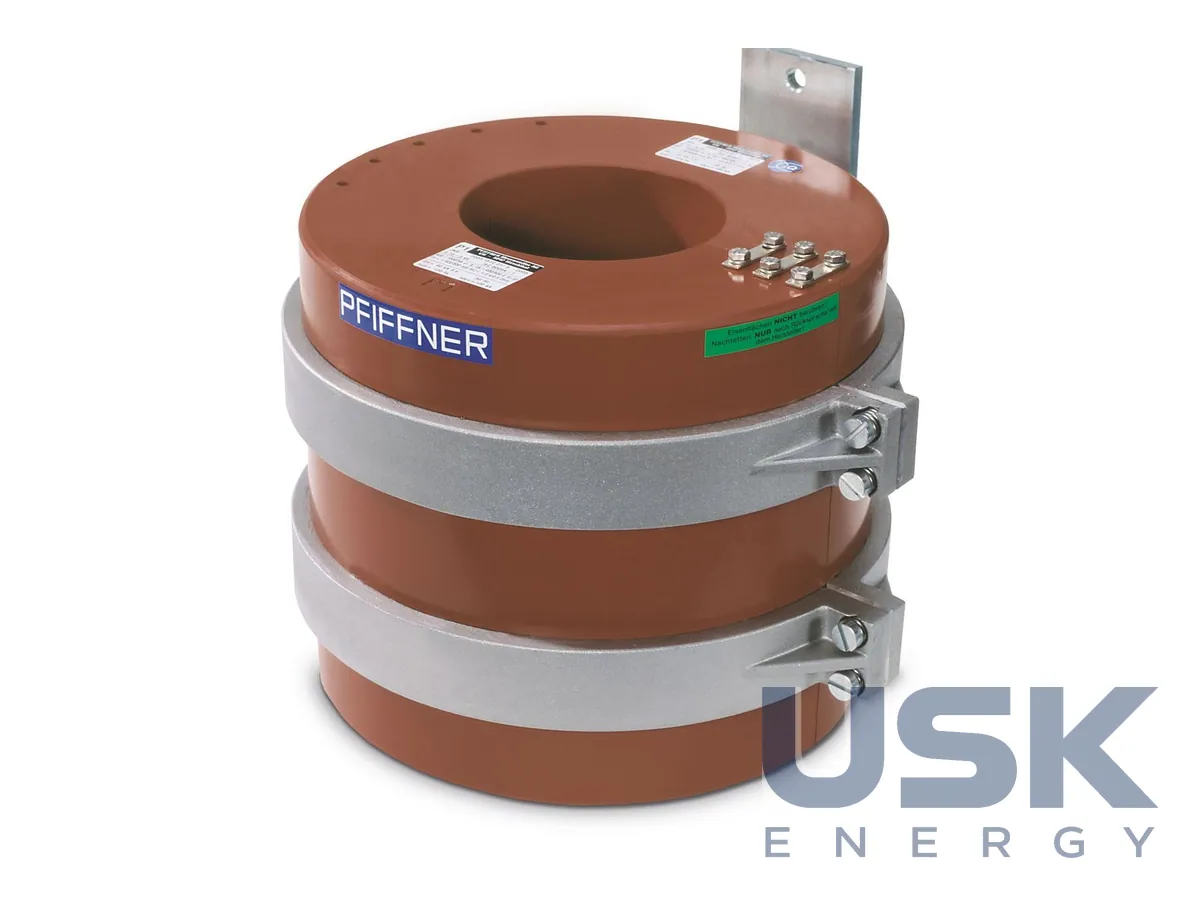

Pfiffner JK / JKS / JKF — кабельні трансформатори струму (кільцеві та роз'ємні) для мереж СН
Кабельні трансформатори струму Pfiffner для мереж СН, що встановлюються на кабель або ввід. Є кільцеві та роз'ємні моделі внутрішньої та зовнішньої установки на струм до 15000 А з вікном до 700 мм.
- JK (кільцевий)
- до 5000 А, вікно до 300 мм, внутр.
- JKS / JKS-S (роз'ємний)
- до 5000 А, вікно до 220 мм
- JKF (зовнішній)
- до 15000 А, вікно до 700 мм
- JK-G / JKS-G (зовнішній)
- до 3000 А, вікно до 225 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Кабельні трансформатори струму надягають на кабель або на ввід, і первинною обмоткою для них слугує сам провідник. Такі ТС ставлять у кабельних відсіках КРУ, на кабельних муфтах, на вводах трансформаторів і на шинних мостах у мережах середньої напруги. Вони живлять облік, вимірювання та захисти, зокрема захист від замикань на землю. Роз'ємні моделі монтуються без від'єднання кабелю.
Кільцевий JK внутрішньої установки розрахований до 5000 А з вікном до 300 мм. Його монтують під час прокладання кабелю або збирання комірки, коли кабель ще можна протягнути крізь вікно. Роз'ємний JKS / JKS-S працює до 5000 А, вікно до 220 мм. Осердя з рознімною частиною розкривають, надягають на кабель і стягують, тож встановлення на діючому приєднанні обходиться без розбирання кінцевої муфти.
Для зовнішньої установки є дві моделі. Зовнішній JKF має струм до 15000 А і вікно до 700 мм, тому він підходить для пучків кабелів і масивних шин на великих струмах. Зовнішні JK-G / JKS-G до 3000 А з вікном до 225 мм ставлять на кабелі та вводи на відкритих майданчиках, у тому числі в роз'ємному виконанні.
Корпус з литої смоли або в оболонці. Литий корпус захищає обмотку від вологи й механічних пошкоджень, оболонку обирають там, де важлива мала маса. Під час замовлення задають діаметр кабелю чи вводу, первинний і вторинний струм, клас точності та навантаження.
Технічні характеристики
| JK (кільцевий) | до 5000 А, вікно до 300 мм, внутр. |
|---|---|
| JKS / JKS-S (роз'ємний) | до 5000 А, вікно до 220 мм |
| JKF (зовнішній) | до 15000 А, вікно до 700 мм |
| JK-G / JKS-G (зовнішній) | до 3000 А, вікно до 225 мм |
| Корпус | лита смола або оболонка |
Запит ціни та строку поставки
Pfiffner JK / JKS / JKF — кабельні трансформатори струму (кільцеві та роз'ємні) для мереж СН, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи можна встановити ТС без від'єднання кабелю?
Так, для цього є роз'ємні JKS / JKS-S до 5000 А з вікном до 220 мм.
Який кабельний ТС підходить для великих струмів?
Зовнішній JKF на струм до 15000 А з вікном до 700 мм.
Які моделі є для зовнішньої установки?
JKF до 15000 А, а також JK-G / JKS-G до 3000 А з вікном до 225 мм.
