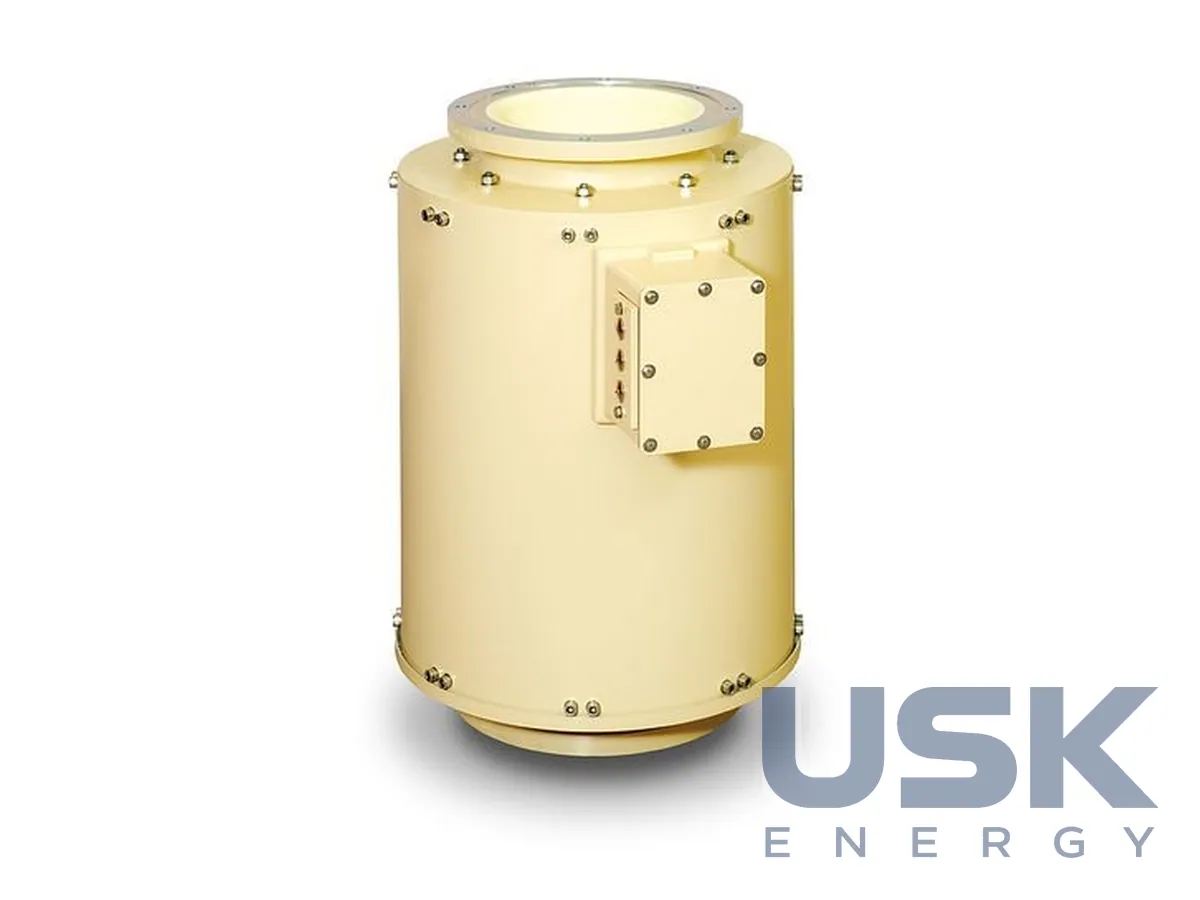

Pfiffner JK / JKO / EGK — трансформатори струму та напруги для КРУЕ 72–420 кВ
Вбудовувані трансформатори струму та елегазові трансформатори напруги Pfiffner для КРУЕ 72–420 кВ. ТС кільцеві, одно- та трифазні, на струм до 5000 А.
- ТС JK (однофазний, поза оболонкою)
- до 5000 А
- ТС JKO (трифазний, всередині оболонки)
- до 4000 А
- ТН EGK (однофазний, елегазовий)
- 72–170 і 245–420 кВ
- Клас точності ТН
- до 0,1
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ця група апаратів закриває вимірювання струму й напруги всередині комплектних розподільних пристроїв з елегазовою ізоляцією класу 72–420 кВ. Апарати призначені для комплектних розподільних пристроїв з елегазовою ізоляцією. В оболонці КРУЕ немає місця для окремих зовнішніх ТС і ТН, тому вимірювальні трансформатори вбудовують у конструкцію комірки.
Однофазний JK встановлюється поза оболонкою КРУЕ і розрахований до 5000 А. Кільцеве осердя з обмотками охоплює ділянку оболонки, тож трансформатор не контактує з елегазом і його можна обслуговувати без розгерметизації газового відсіку. Трифазний JKO розміщується всередині оболонки, струм до 4000 А. Таке компонування підходить для трифазних КРУЕ, де всі фази зібрано в одному корпусі.
Однофазний елегазовий ТН EGK випускається на 72–170 і 245–420 кВ з класом точності до 0,1. Клас 0,1 придатний для комерційного обліку на межі балансової належності, а обмотки нижчих класів живлять захисти. ТН має власний газовий відсік, приєднаний до оболонки КРУЕ фланцем. Витік газу < 0,1 % на рік, тож дозаправлення під час експлуатації майже не потрібне.
Підбір конкретного апарата роблять під тип КРУЕ та його виробника. Узгоджують фланці, розташування клемної коробки, коефіцієнти, класи й навантаження обмоток, а також кількість осердь ТС для обліку та захистів. Для реконструкції наявних КРУЕ важливо заздалегідь звірити посадкові розміри, щоб новий трансформатор став на місце старого без зміни оболонки.
Технічні характеристики
| ТС JK (однофазний, поза оболонкою) | до 5000 А |
|---|---|
| ТС JKO (трифазний, всередині оболонки) | до 4000 А |
| ТН EGK (однофазний, елегазовий) | 72–170 і 245–420 кВ |
| Клас точності ТН | до 0,1 |
| Витік газу | < 0,1 % на рік |
Запит ціни та строку поставки
Pfiffner JK / JKO / EGK — трансформатори струму та напруги для КРУЕ 72–420 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються ТС JK і JKO?
JK однофазний, ставиться поза оболонкою КРУЕ, до 5000 А. JKO трифазний, розміщується всередині оболонки, до 4000 А.
На які напруги випускається ТН EGK?
На 72–170 і 245–420 кВ, клас точності до 0,1.
Який допустимий витік газу?
Менше 0,1 % на рік.
