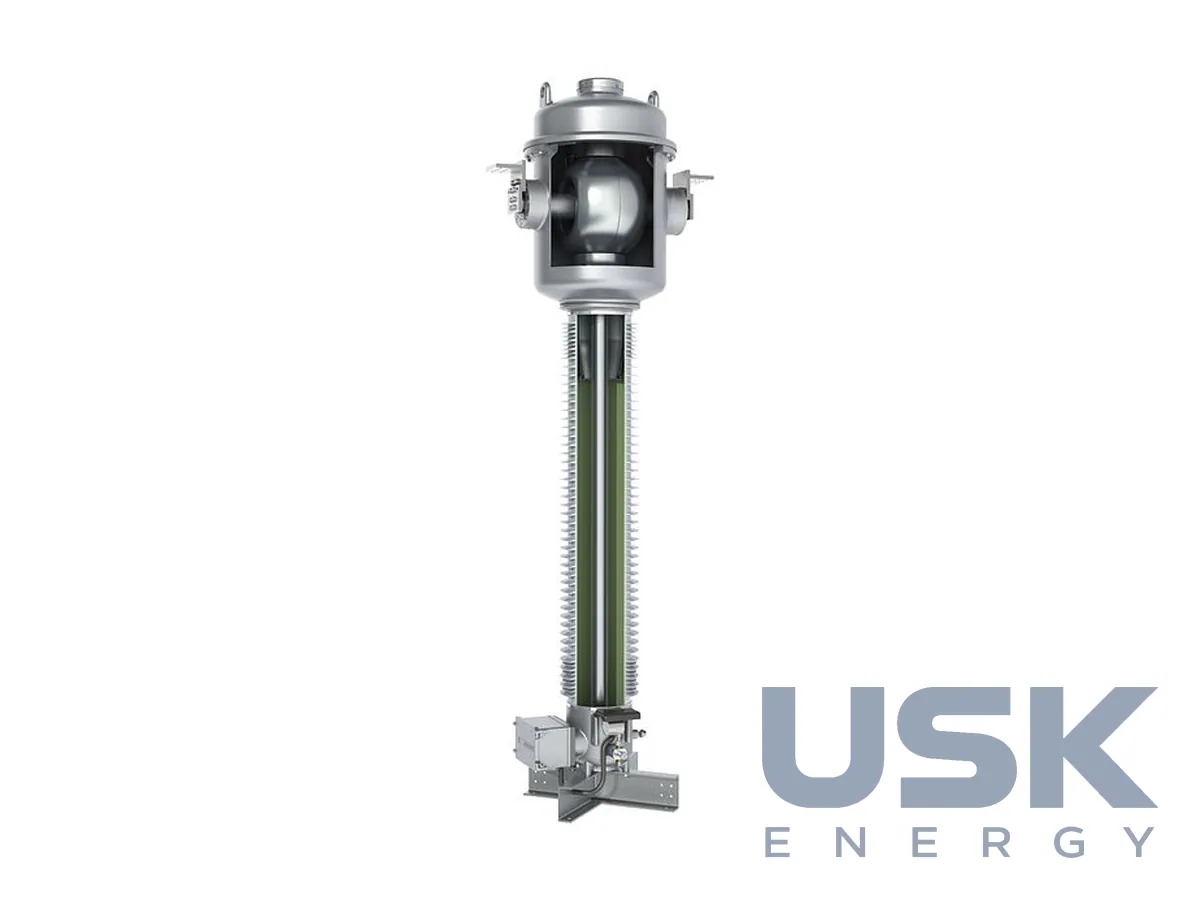

Pfiffner JGF — трансформатор струму елегазовий зовнішньої установки 245–550 кВ
Елегазовий трансформатор струму JGF для підстанцій 245–550 кВ з первинним струмом до 5000 А. Осердя розміщені в головці з литого алюмінію, густина газу контролюється. Для низьких температур до −60 °C апарат заповнюється газовою сумішшю.
- Номінальна напруга
- 245–550 кВ
- Первинний струм
- до 5000 А
- Вторинний струм
- 1 / 5 А
- Струм термічної стійкості
- до 80 кА / 3 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатор струму JGF ставлять у високовольтних розподільчих пристроях відкритого типу класів 245–550 кВ. Він перетворює великий первинний струм лінії чи приєднання на стандартизовані вторинні значення для лічильників, вимірювальних приладів і пристроїв релейного захисту. Первинний струм до 5000 А, вторинний струм 1 або 5 А, вторинних обмоток до 8. Класи точності 0,1–3, P, PR, PX, TPS, TPX, TPY і TPZ, від комерційного обліку до релейного захисту, зокрема з нормованою поведінкою в перехідних режимах. Частота мережі 50 або 60 Гц, конструкція відповідає стандартам IEC та IEEE.

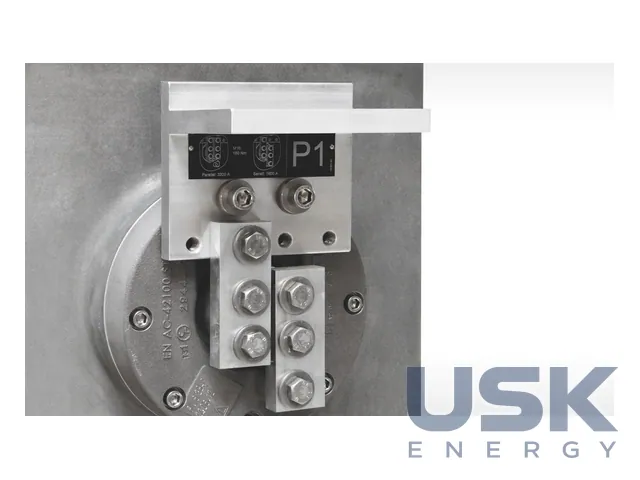

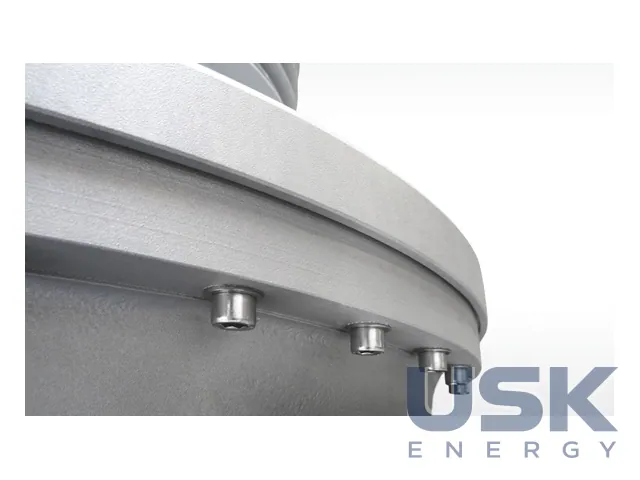

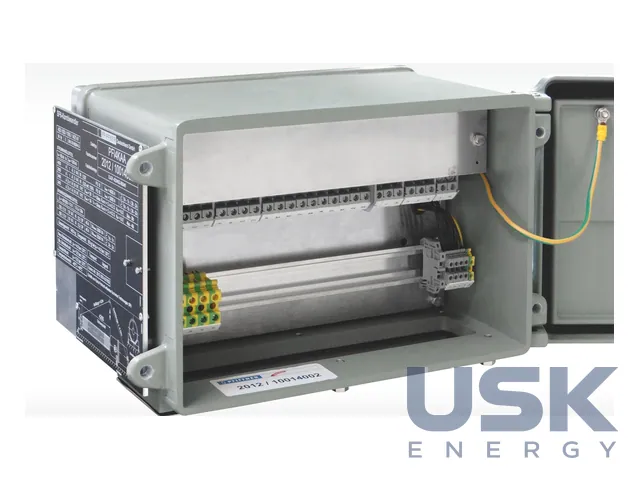

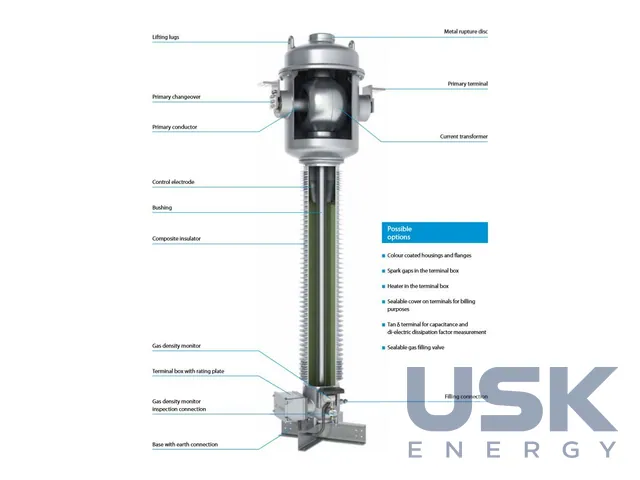

Апарат виконано за схемою з осердями в головці. Трансформаторна частина розміщена в стійкому до тиску корпусі головки, а осердя вкладено в захисну оболонку з масивного литого алюмінію, яка зі стійким до струмів КЗ з'єднанням приєднана до ізолятора. Вторинні виводи проходять крізь елегазово-повітряний ізолятор до клемної коробки на основі апарата. Первинне перемикання з відношенням 1:2 або 1:2:4 виконується просто, що дає змогу змінювати коефіцієнт трансформації без заміни апарата. Струм термічної стійкості до 80 кА протягом 3 с, динамічної до 200 кА.
Ізоляція SF6, зовнішній ізолятор полімерний, з силіконовими ребрами і довжиною шляху витоку 25 мм/кВ у стандартному виконанні. На чистому SF6 трансформатор працює до −40 °C, для холоднішого клімату застосовується газова суміш, з якою апарат працює до −60 °C. Номінальний надлишковий тиск газу 4 бар за 20 °C, для транспортування 0,5 бар. Допустимий витік не перевищує 0,2 % на рік. Густину газу контролює сигналізатор з температурною компенсацією і двома сигнальними контактами. Перший спрацьовує за 3,5 бар, другий за 2,9 бар, і тоді апарат треба вивести з роботи.
Сигналізатор встановлено на самозапірному штуцері з контрольним клапаном, тому його справність перевіряють без демонтажу і не знімають навіть під час дозаправлення газом. Для заповнення передбачено клапан типу Dilo DN 20. Зверху апарата встановлено розривну мембрану з корозійностійкого нікелевого сплаву під алюмінієвим ковпаком, вона спрацьовує за тиску 9 бар. Температура точки роси газу не вища за −25 °C. Відпрацьований SF6 утилізують через спеціалізовані організації відповідно до національних вимог.

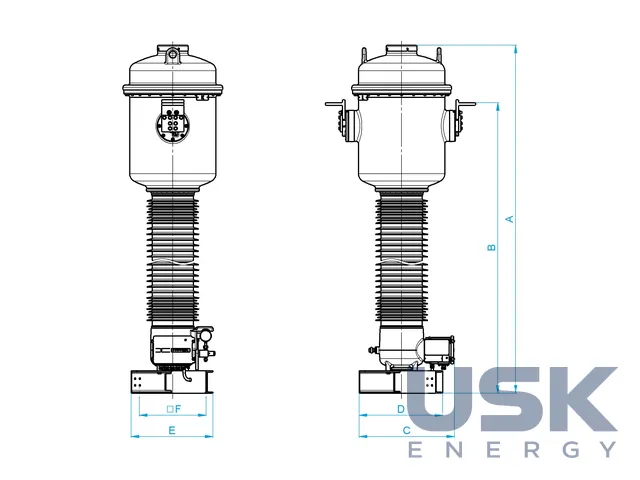

Габарити залежать від класу напруги. Для 245 кВ висота апарата становить 4197 мм, а газу в ньому близько 38 кг, для 550 кВ висота 6530 мм, маса близько 1200 кг і близько 50 кг газу. Випробувальна напруга грозового імпульсу становить від 1050 кВ для класу 245 кВ до 1550 кВ для класу 550 кВ. Апарат перевозять вантажівкою, а під час введення в роботу оглядають, встановлюють на опорну конструкцію, підключають первинні й вторинні кола і перевіряють тиск газу.
Технічні характеристики
| Номінальна напруга | 245–550 кВ |
|---|---|
| Первинний струм | до 5000 А |
| Вторинний струм | 1 / 5 А |
| Струм термічної стійкості | до 80 кА / 3 с |
| Струм динамічної стійкості | до 200 кА |
| Класи точності | 0,1–3; P; PR; PX; TPS; TPX; TPY; TPZ |
| Кількість вторинних обмоток | до 8 |
| Ізоляція | SF6, полімерний ізолятор |
| Температура | до −40 °C (SF6), до −60 °C (газова суміш) |
Запит ціни та строку поставки
Pfiffner JGF — трансформатор струму елегазовий зовнішньої установки 245–550 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та струм розрахований JGF?
Номінальна напруга 245–550 кВ, первинний струм до 5000 А, вторинний 1 або 5 А.
До якої температури працює трансформатор?
З наповненням SF6 до −40 °C. Для температур до −60 °C його заповнюють газовою сумішшю.
Які класи точності та стійкість до струмів КЗ?
Класи 0,1–3, P, PR, PX, TPS, TPX, TPY, TPZ. Термічна стійкість до 80 кА / 3 с, динамічна до 200 кА.
