Pfiffner EOF — трансформатор напруги індуктивний оливопаперовий 24–245 кВ

Опис

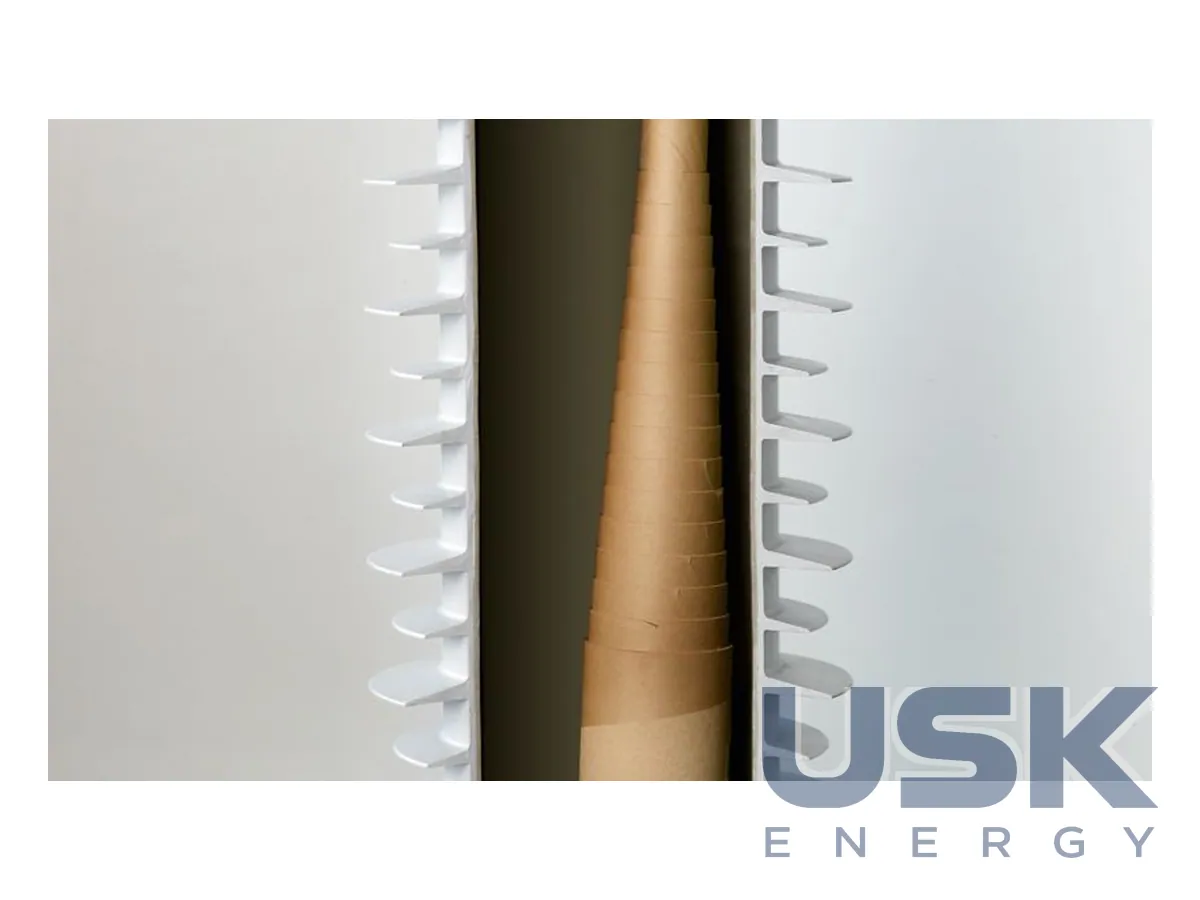

EOF ставлять на відкритих підстанціях і в мережах 24–245 кВ, де треба перетворити високу напругу на стандартизовані значення для лічильників, вимірювальних приладів і релейного захисту. Трансформатор індуктивний, з оливопаперовою ізоляцією, активна частина стоїть у нижньому баку, тож центр ваги низький, а ізолятор працює лише як вводова частина. Ізолятор порцеляновий або полімерний, у стандартному виконанні композитний силіконовий з питомим шляхом витоку 25 мм/кВ, у буклеті є варіант на 31 мм/кВ.

Трансформатор має захист від ферорезонансу, вторинні обмотки екрановані від перенапруг. Вторинних обмоток до 5, класи точності 0,1–3, 3P і 6P, отже з одного апарата можна живити і комерційний облік, і захисти. Гранична термічна потужність до 1500 ВА у молодших типах і до 3000 ВА у старших. Частота 16,7, 50 або 60 Гц, виконання за IEC або IEEE, тож трансформатор ставлять і в мережах залізниць 16,7 Гц.

Система компенсації об'єму оливи розміщена в головці трансформатора. Вона приймає зміну об'єму оливи під час коливань температури, і олива не контактує з повітрям. Для трансформаторів 24–72 кВ використовують дуже гнучку термостійку мембрану з фторкаучуку VITON, для апаратів понад 72 кВ ставлять розширювальну комірку з нержавної сталі. Рівень оливи показує механічний покажчик у вікні кришки сильфона, тому під час обходу його видно без інструментів.

Серія включає типорозміри 24, 36, 72, 123, 145, 170 і 245, найбільша напруга обладнання відповідає позначенню типу. Висота апарата від 1107 до 3507 мм, висота до первинного виводу від 1027 до 3206 мм. Типи 24, 36 і 72 мають основу 360 на 360 мм з відстанню між кріпильними отворами 310 мм, у типах 123 і 145 основа 520 на 500 мм з кроком отворів 450 мм. Мінімальна довжина шляху витоку від 1860 мм для типу 72 до 6160 мм для типу 245. Глибина разом з клемною коробкою 526 мм у молодших типах і 710 мм у типах 123 та 145. Випробувальні рівні промислової частоти й грозового імпульсу для кожного типу наведено в таблиці виробника.

Під час проєктування підстанції EOF зручно поєднувати з трансформаторами струму тієї самої лінійки, бо однакові розміри основи спрощують уніфікацію фундаментів. Для обслуговування Pfiffner пропонує валізу для відбору проб оливи, якою беруть проби з 6 вимірювальних трансформаторів і надсилають до лабораторії PFIFFNER. Аналіз оливи дає змогу стежити за станом оливопаперової ізоляції протягом служби. Ізолятор з силіконового композиту зберігає гідрофобність і менше збирає забруднення, ніж порцеляна. Основна регулярна робота зводиться до огляду, контролю рівня оливи за покажчиком і перевірки затягування виводів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
