Pfiffner EJOF — комбінований трансформатор струму та напруги оливопаперовий 24–170 кВ

Опис

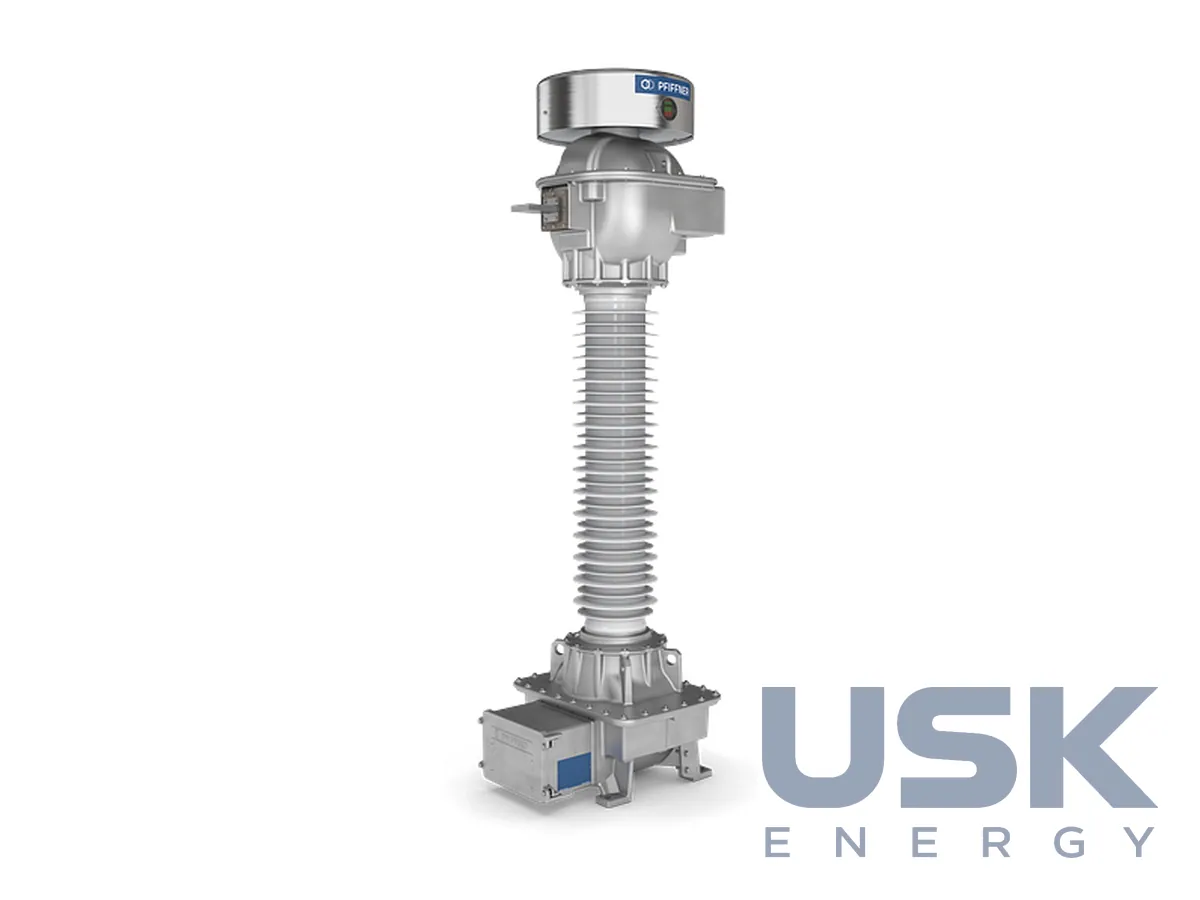

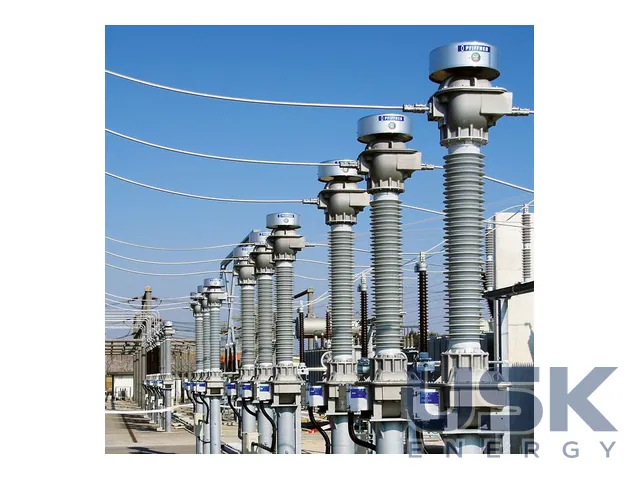

EJOF збирає трансформатор струму й трансформатор напруги в одному маслонаповненому апараті для зовнішніх підстанцій і мереж 24–170 кВ. Він перетворює високу напругу й великий струм на стандартизовані значення для лічильників, вимірювальних приладів і релейного захисту. Апарат замінює окремі ТС і ТН та заощаджує місце на ВРП. Тож з апарата знімають сигнали для комерційного обліку та для релейного захисту, а на ділянці під одну фазу ставиться один фундамент замість двох.

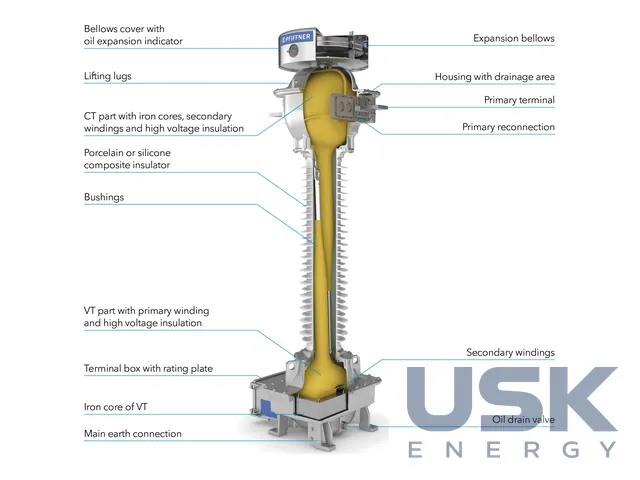

Компонування таке. ТС з активною частиною розміщений у головці, індуктивний ТН стоїть у нижньому баку. Ізоляція оливопаперова, ізолятор композитний силіконовий, у стандартному виконанні з довжиною шляху витоку 25 мм/кВ. Первинне перемикання коефіцієнта трансформації 1:2 або 1:2:4 виконують однією металевою пластиною з одного боку головки. Знімати чи переміщати первинні приєднання під час перемикання не потрібно, тож зміна коефіцієнта на діючій підстанції займає небагато часу.

Серія складається з типорозмірів 24, 36, 72, 123, 145 і 170. Найбільша напруга обладнання відповідає позначенню типу, для типу 72 вона трохи вища за номінал. Рівні випробувальної напруги промислової частоти та грозового імпульсу задано таблицею виробника окремо для кожного типорозміру. Частота 16,7, 50 або 60 Гц, отже апарат підходить і для тягових мереж. Первинний струм до 5000 А, вторинний 1 або 5 А. Струм термічної стійкості до 63 кА протягом 1 с, динамічної до 160 кА.

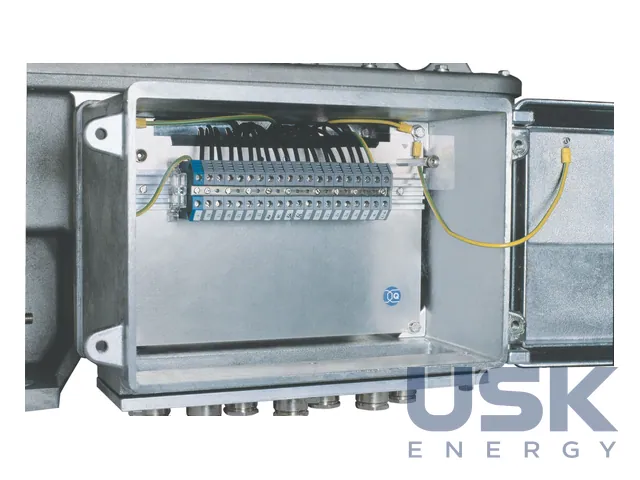

ТС має до 7 осердь. Класи точності ТС 0,1–3, 0,2S, 0,5S, P, PR, PX, TPX, TPY і TPZ, у документації виробника також згадано PXR. Класи ТН 0,1–3, 3P і 6P, обмоток ТН до 5. Гранична термічна потужність частини ТН до 1500 або до 3000 ВА, а допустиме одночасне навантаження в класі 0,2 залежить від типорозміру. Стандарти IEC або IEEE. Під час замовлення задають кількість осердь, коефіцієнти, класи й навантаження кожної обмотки, а також коефіцієнт і класи ТН, адже від цього залежить розмір головки та нижнього бака.

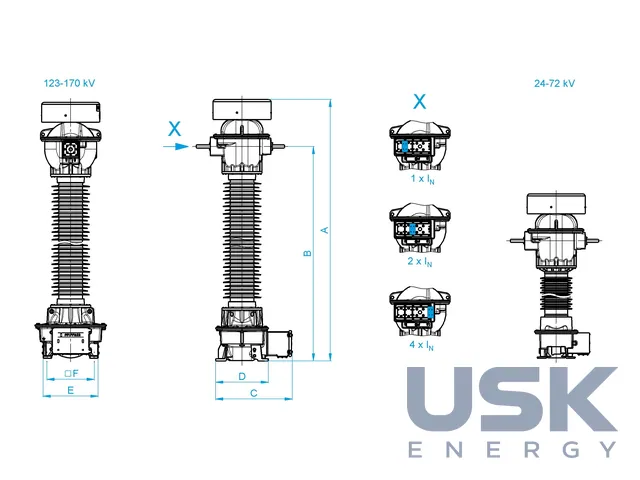

Розміри й маса залежать від класу напруги. Висота апарата від 1591 до 2929 мм, висота до первинного виводу від 1145 до 2503 мм. Основа має розмір 360 на 360 мм для молодших типів і 520 на 500 мм для типів 123, 145 і 170, відстань між кріпильними отворами 310 або 450 мм. Мінімальна довжина шляху витоку від 1040 до 4394 мм, орієнтовна маса від 295 до 550 кг. Для діагностики в експлуатації виробник пропонує набір для відбору проб оливи. Ним беруть проби з 6 вимірювальних трансформаторів і надсилають до лабораторії PFIFFNER, а за результатами аналізу оцінюють стан ізоляції без виведення апарата з роботи на тривалий час.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
