Pfiffner EJGF — комбінований трансформатор струму та напруги елегазовий 245–550 кВ

Опис

EJGF поєднує в одному апараті трансформатор напруги й трансформатор струму і ставиться на відкритих підстанціях класу 245–550 кВ. Він перетворює високу напругу та великий первинний струм на стандартизовані вторинні величини для лічильників, вимірювальних приладів і пристроїв релейного захисту. Вторинний номінальний струм 1 або 5 А, частота мережі 50 або 60 Гц, виконання за IEC або IEEE. Ізоляція SF6, ізолятор полімерний, густина газу контролюється. Один апарат замість двох означає менше фундаментів, менше ошиновки й менше точок обслуговування на ВРП.

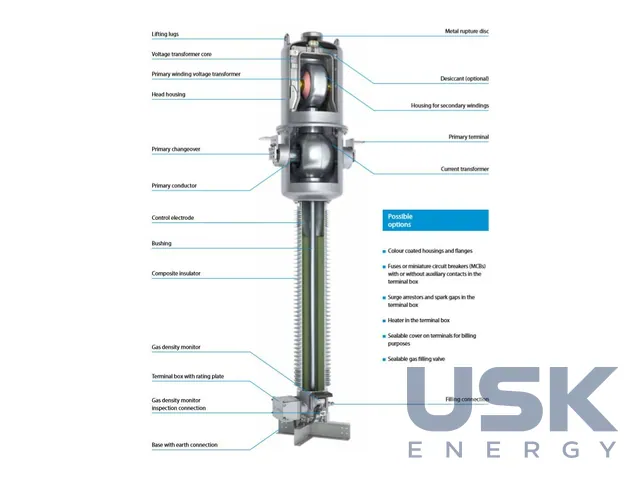

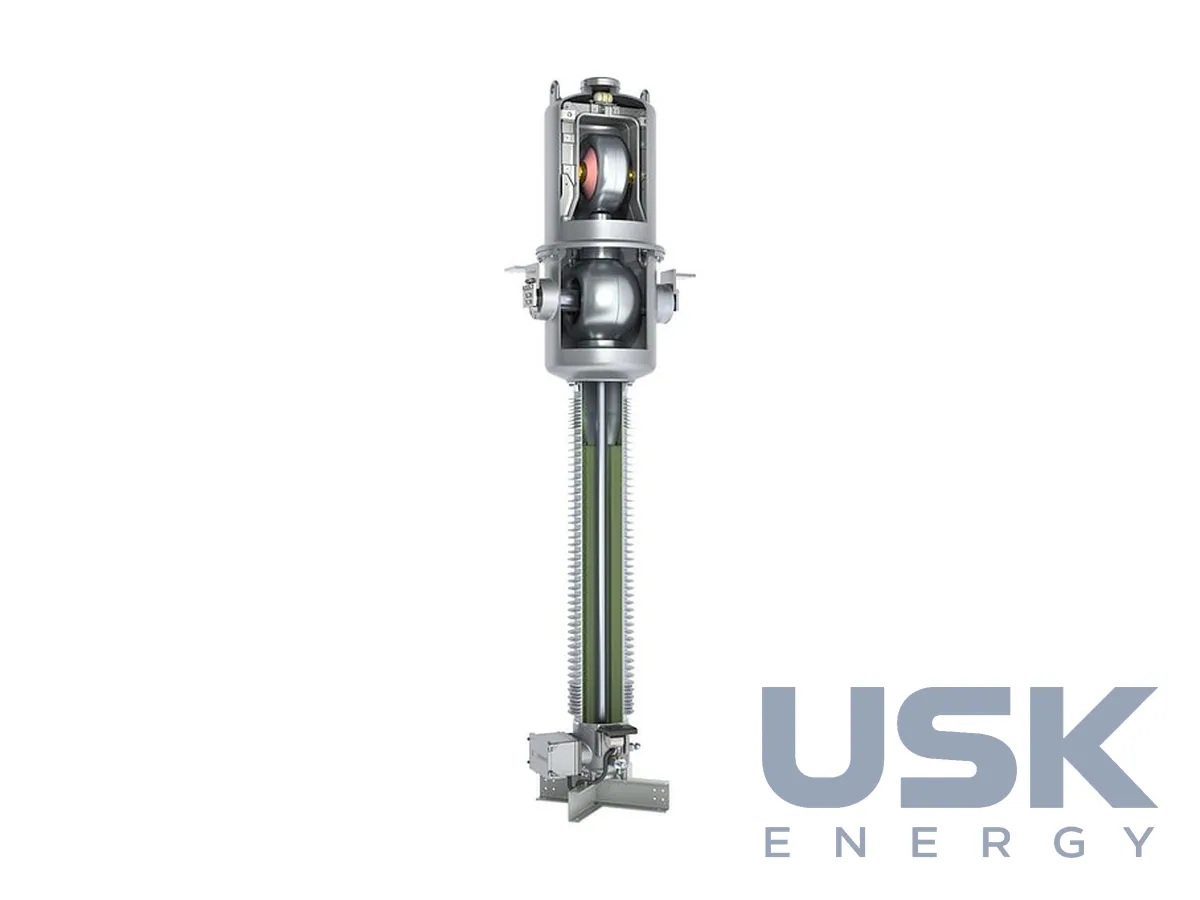

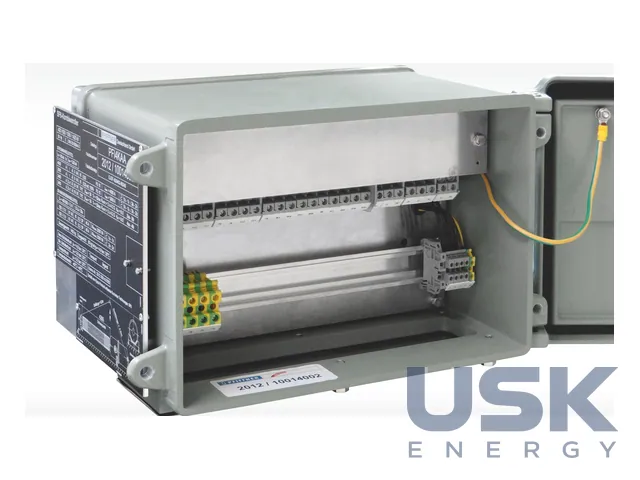

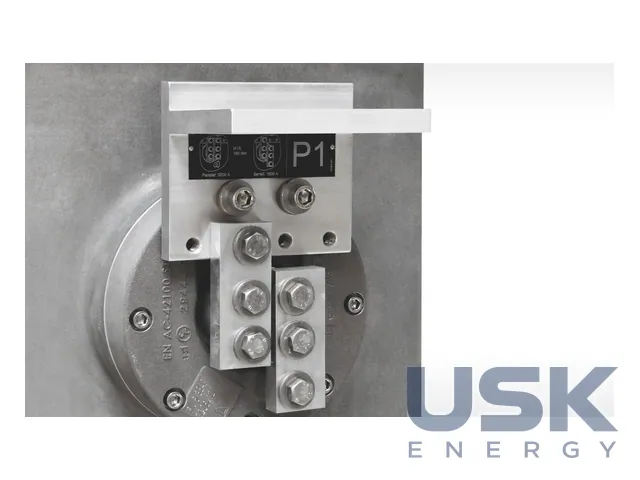

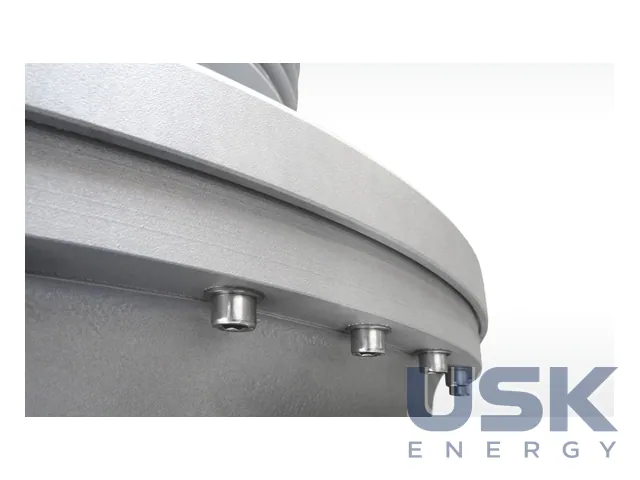

Конструкція головкова. Індуктивний ТН стоїть у верхній частині стійкої до тиску головки, осердя ТС розміщені в її нижній частині. У вузлі ТС залізне осердя перебуває під високим потенціалом, а вторинні обмотки під потенціалом землі. Осердя вкладені в захисну оболонку з масивного литого алюмінію, яка стійко до струмів КЗ з'єднана з вводом. Вторинні виводи проходять через ввід SF6/повітря до клемної коробки на основі ізолятора. Ізолятор композитний силіконовий, у стандартному виконанні довжина шляху витоку 25 мм/кВ. На первинному боці передбачено перемикання коефіцієнта трансформації 1:2 або 1:2:4.

Серія охоплює типорозміри 245, 300, 330, 362, 420 і 550. Найбільша робоча напруга обладнання від 245 до 550 кВ, грозовий імпульс, який витримує ізоляція, від 1050 до 1550 кВ. Первинний струм до 5000 А, термічна стійкість до 80 кА протягом 3 с, динамічна до 200 кА. У ТС до 8 осердь у класах 0,1–3, P, PR, PX, TPS, TPX, TPY і TPZ, отже один апарат обслуговує і комерційний облік, і захисти з перехідними режимами. Частина ТН має до 5 обмоток у класах 0,1–3, 3P і 6P, гранична термічна потужність до 3000 ВА, одночасне навантаження в класі 0,2 до 300 ВА.

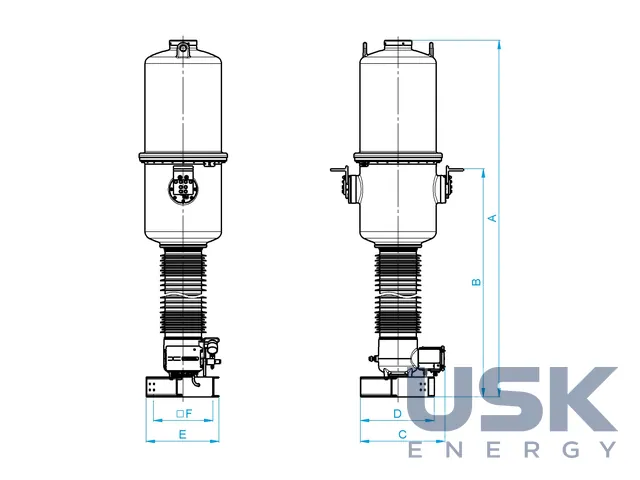

Габарити залежать від класу напруги. Висота апарата від 4980 до 7440 мм, висота до первинного виводу від 3375 до 5890 мм, мінімальна довжина шляху витоку від 6700 до 13750 мм. Маса брутто старших типорозмірів 1600 і 1700 кг, маса газу від 45 до 63 кг. Ширина основи у великих типах 1075 мм, глибина 1088 мм, тож фундамент під апарат розраховують за таблицею виробника для конкретного класу напруги.

Густину SF6 стежить температурно компенсований густиномір з аварійними контактами. Конструкція дає змогу перевірити його роботу без демонтажу, що спрощує періодичні перевірки. Чистий SF6 застосовують для температури довкілля до -40°C, для холоднішого клімату до -60°C апарат заповнюють газовою сумішшю. Інструкція виробника описує перевезення вантажівкою, розпакування й огляд, встановлення, приєднання первинних і вторинних виводів, заземлення, моменти затягування, заповнення газом, а також контроль газу, догляд за первинними виводами й перевірку густиноміра в експлуатації.
