Pfiffner EGF — трансформатор напруги індуктивний елегазовий 245–550 кВ

Опис

EGF призначений для високовольтних підстанцій класу 245–550 кВ. Він перетворює високу напругу на стандартизовані значення для лічильників, вимірювальних приладів і пристроїв релейного захисту. На відміну від головкових конструкцій, активна частина тут стоїть унизу, у стійкому до тиску корпусі основи, тому центр ваги апарата низький. Ізоляція SF6, зовнішній ізолятор полімерний, без порцеляни, у стандартному виконанні композитний силіконовий з питомим шляхом витоку 25 мм/кВ.

Залізне осердя перебуває під потенціалом землі, вторинні обмотки намотано безпосередньо на нього. Вторинні виводи проходять через ввід SF6/повітря до клемної коробки. Високу напругу до активної частини підводить стійка до струмів КЗ алюмінієва труба, яка йде всередині ізолятора. Класи точності 0,1–3, 3P і 6P, вторинних обмоток до 5. Гранична термічна потужність до 3000 ВА, одночасне навантаження в класі 0,2 до 300 ВА. Частота 50 або 60 Гц, виконання за IEC або IEEE.

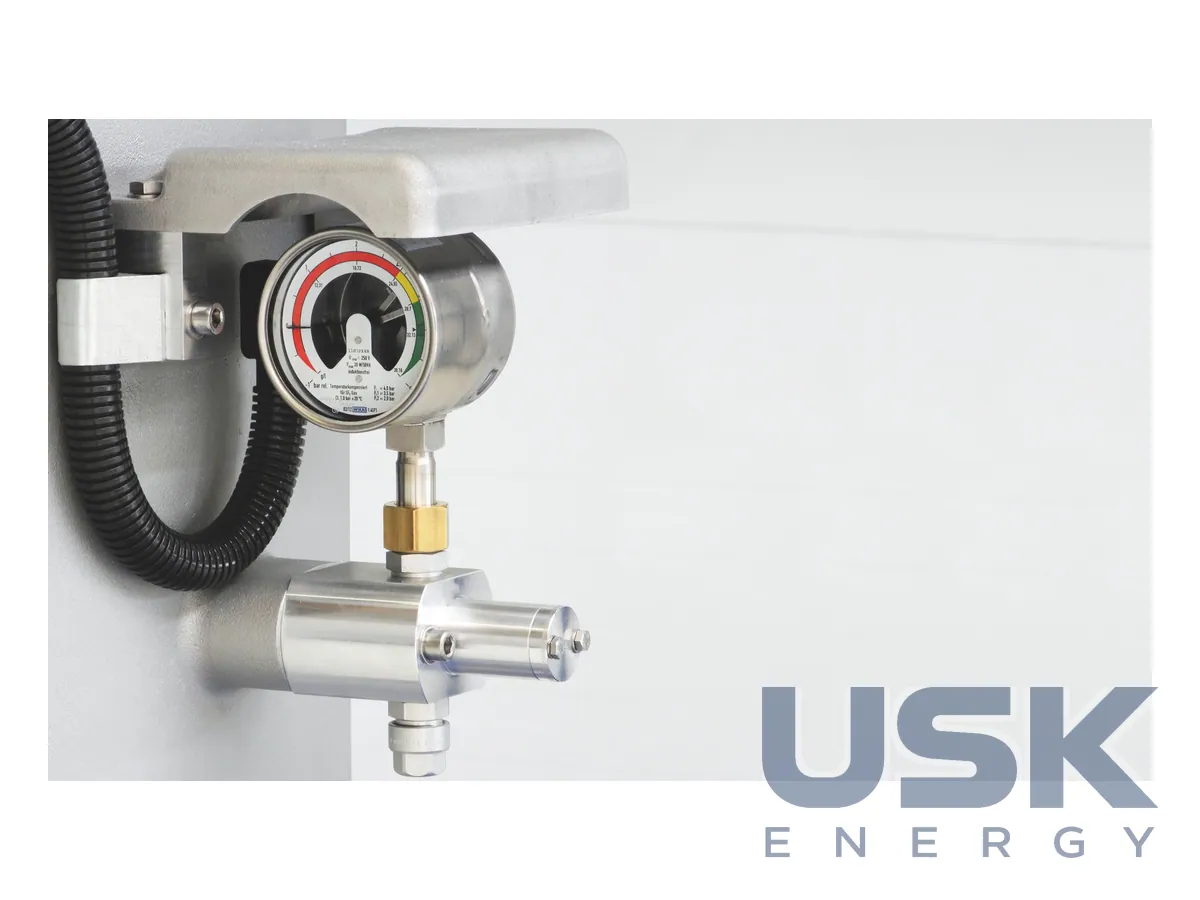

Густина газу контролюється термокомпенсованим реле з сигнальними контактами. Конструкція реле дає змогу перевірити його роботу без демонтажу, а температурна компенсація зберігає точність спрацювання до -60°C. Чистий SF6 застосовують для температури довкілля до -40°C, для холоднішого клімату до -60°C трансформатор заповнюють газовою сумішшю. Номінальний робочий надлишковий тиск 4 бар, транспортний 0,5 бар при 20°C, тож апарат перевозять уже заповненим з невеликим тиском і дозаправляють на місці.

Серія включає шість типорозмірів від 245 до 550, позначення типу відповідає класу напруги, а таблиця виробника для кожного з них окремо наводить ізоляційні рівні, розміри й маси. Випробувальна напруга грозового імпульсу 1050–1550 кВ залежно від класу номінальної напруги. Висота апарата від 3930 до 6183 мм, висота до первинного виводу від 3905 до 6153 мм, мінімальна довжина шляху витоку від 6700 до 13759 мм. Старші типи мають основу 1075 на 1075 мм, глибина з клемною коробкою до 1293 мм. Маса газу від 21 до 39 кг, залежно від типорозміру, що для обліку SF6 на підстанції варто знати заздалегідь.

Обслуговування елегазового трансформатора зводиться до контролю густини газу за реле та періодичної перевірки самого реле. Оливи немає, тому відбір проб і контроль рівня не потрібні, а пожежне навантаження на ВРП менше, ніж у маслонаповненого апарата того ж класу. Монтаж виконують краном на підготовлений фундамент, після чого підключають первинний вивід, вторинні кола в клемній коробці та заземлення, а за потреби доводять тиск газу до робочого значення. Однакова з комбінованими трансформаторами EJGF ідеологія конструкції спрощує навчання персоналу, якщо на підстанції стоять обидва типи апаратів.
