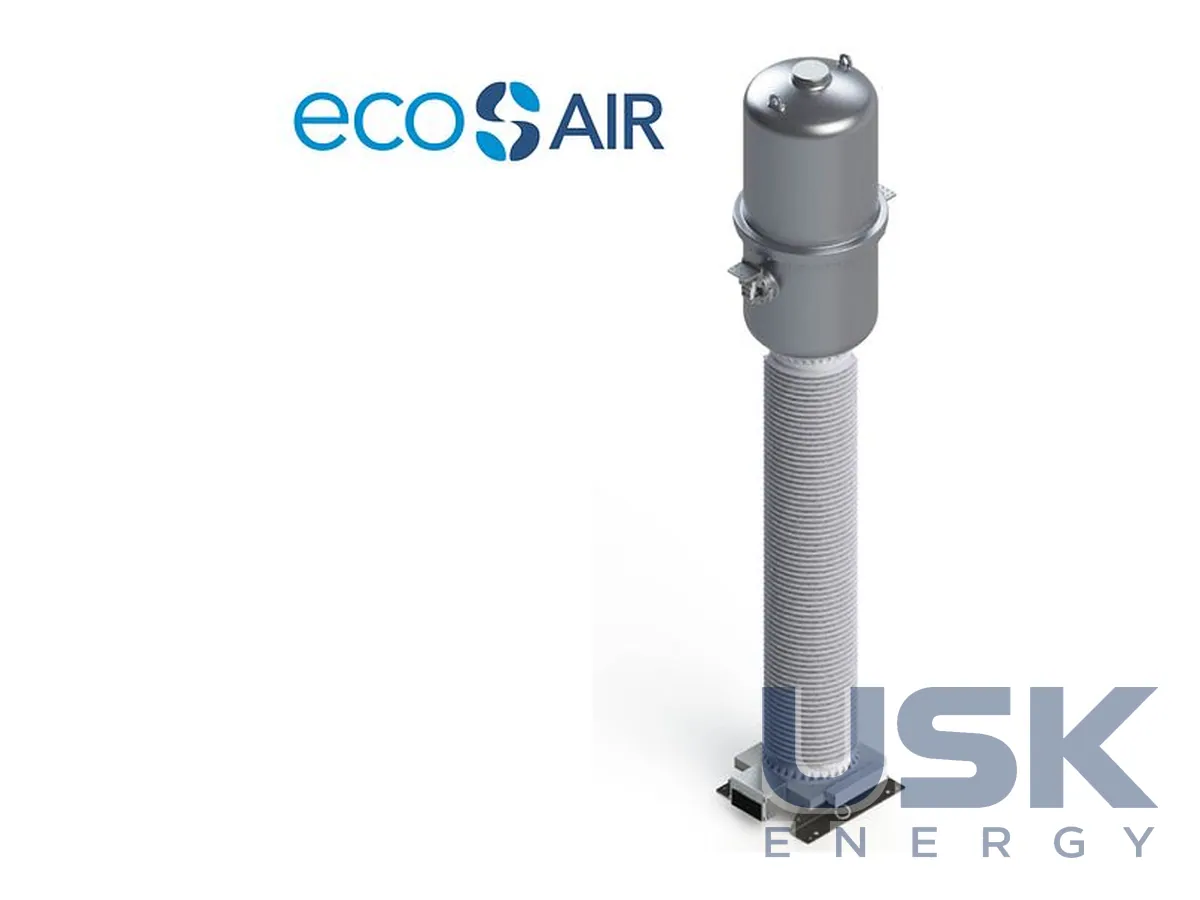

Pfiffner ecosAIR EJAF / JAF — вимірювальні трансформатори на синтетичному повітрі 123–420 кВ
Газоізольовані трансформатори струму JAF і комбіновані трансформатори EJAF на 123–420 кВ без фторовмісних газів. Ізоляцію виконано синтетичним повітрям ecosAIR, GWP < 1.
- Номінальна напруга
- 123–420 кВ
- Тип
- комбінований EJAF, трансформатор струму JAF
- Ізоляція
- синтетичне повітря (80 % N₂ / 20 % O₂), GWP < 1
- Ізолятор
- полімерний силіконовий
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Лінійка ecosAIR з'явилася як відповідь на вимоги до газоізольованого обладнання без фторовмісних газів. Регламент ЄС щодо F-газів 2024/573 вимагає для середньовольтних і високовольтних апаратів AIS і GIS потенціалу глобального потепління менше 1, а німецькі оператори системи передачі оголосили, що надалі замовлятимуть для зовнішніх установок саме такі газоізольовані вимірювальні трансформатори. Цю вимогу виконують лише нефторовані гази, тому Pfiffner обрала синтетичне повітря. Ізолюючий газ складається з 80 % N₂ і 20 % O₂, у воду й атмосферу з нього нічого шкідливого не потрапляє.
Серія складається з двох типів. Комбінований трансформатор EJAF поєднує індуктивний ТН і ТС в одному апараті та ставиться в розподільчих пристроях 123–420 кВ. Він перетворює високу напругу й великий струм на стандартизовані значення для лічильників, вимірювальних приладів і пристроїв захисту. JAF виконаний як окремий трансформатор струму, за даними виробника він розрахований на напругу до 420 кВ, струм КЗ до 40 кА і частоту 50 Гц. Обидва типи задумані як пряма заміна елегазових трансформаторів, а також оливонаповнених апаратів, без перепроєктування присоєднань на ВРП.
Конструкція аналогічна елегазовим трансформаторам Pfiffner, відрізняється лише ізолююче середовище. Компоненти мають ту саму будову, що й в елегазових апаратах з багаторічною експлуатацією, тому досвід виробника з елегазовою технікою переноситься на нове покоління без зміни принципу. Активна частина розміщена в головці, яка тримає тиск, вторинні виводи йдуть до клемної коробки на основі. Ізолятор полімерний силіконовий, він легший за порцеляновий і не розлітається уламками в разі внутрішнього пошкодження. Синтетичне повітря має нижчу електричну міцність, ніж SF6, тож розміри ізоляційних проміжків розраховано під нове середовище, а схема апарата лишилася тією самою. Апарати відповідають Регламенту ЄС щодо F-газів 2024/573 і випускаються на заводі в Німеччині, розробку й складання виробник веде у Швейцарії та Німеччині.
Тиск і густину ізолюючого газу контролює густиномір, як і в елегазових трансформаторах. Інструкція до EJAF123 описує будову апарата, ізолятор, газ і густиномір, приєднання, перевезення вантажівкою, розпакування, огляд, встановлення та підключення. Окремий розділ присвячено обслуговуванню. Він охоплює контроль газу, догляд за апаратом, первинні виводи, перевірку густиноміра, дозаправлення трансформатора, розміри й маркування різьб газових штуцерів, антикорозійний захист і зберігання.
Для експлуатаційника перехід на ecosAIR майже не змінює звичного порядку робіт. Монтаж, підключення й огляд виконують так само, як для елегазового апарата, а контроль газу так само зводиться до спостереження за густиноміром. Різниця в тому, що з обліку F-газів підстанції такий трансформатор випадає, а витік газу не створює екологічних наслідків. Для мереж, які планують поступову відмову від SF6 на ВРП 123–420 кВ, EJAF і JAF дають змогу почати з вимірювальних трансформаторів, не чекаючи заміни вимикачів.
Технічні характеристики
| Номінальна напруга | 123–420 кВ |
|---|---|
| Тип | комбінований EJAF, трансформатор струму JAF |
| Ізоляція | синтетичне повітря (80 % N₂ / 20 % O₂), GWP < 1 |
| Ізолятор | полімерний силіконовий |
| Відповідність | Регламент ЄС щодо F-газів 2024/573 |
Запит ціни та строку поставки
Pfiffner ecosAIR EJAF / JAF — вимірювальні трансформатори на синтетичному повітрі 123–420 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яким газом ізольовані трансформатори ecosAIR?
Синтетичним повітрям із 80 % N₂ і 20 % O₂, GWP < 1. Фторовмісних газів немає.
Чи відповідають апарати вимогам ЄС щодо F-газів?
Так, вони відповідають Регламенту ЄС щодо F-газів 2024/573.
На яку напругу випускаються EJAF і JAF?
На 123–420 кВ. JAF є трансформатором струму, EJAF комбінованим трансформатором.
