Pfiffner ECF — трансформатор напруги ємнісний 72–550 кВ

Опис

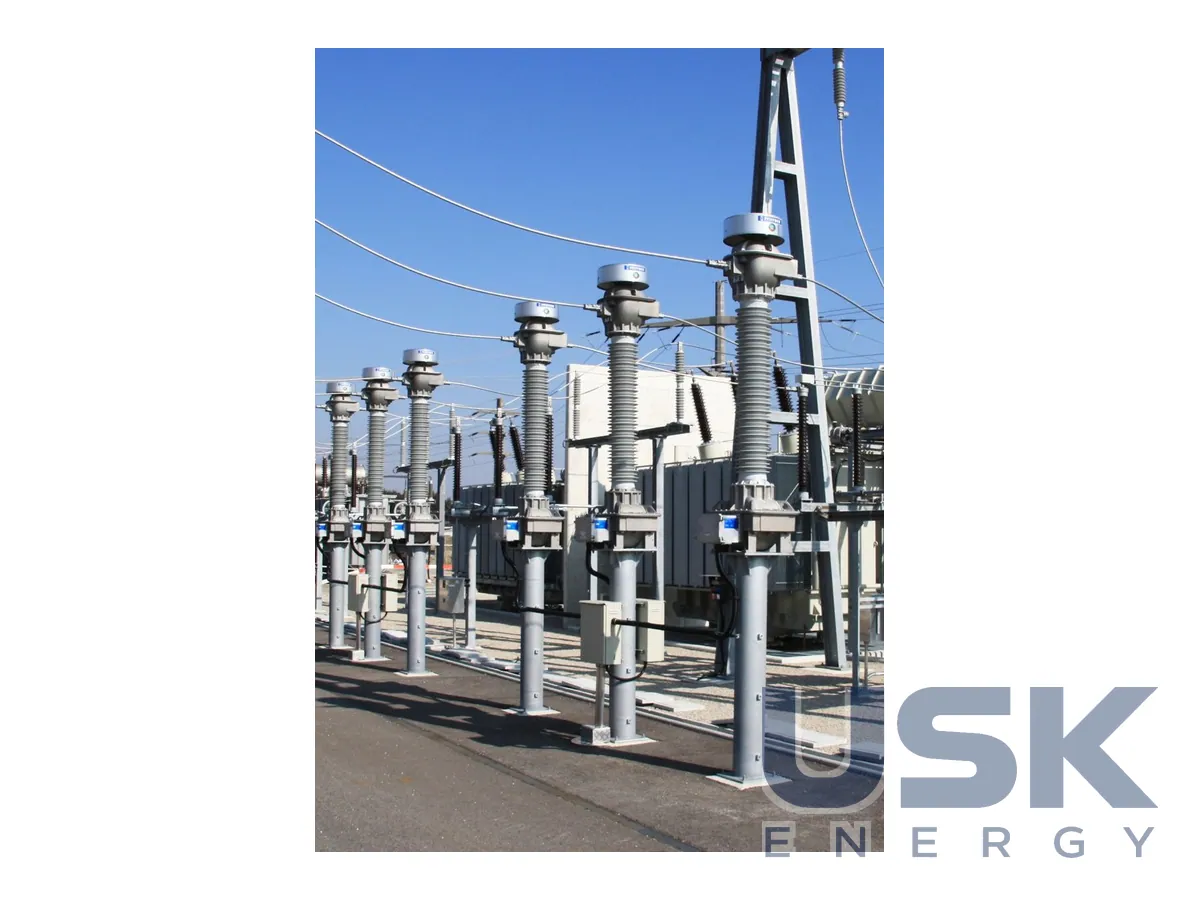

ECF ставиться на ВРП підстанцій і ліній високої та надвисокої напруги. Напруга мережі знімається з ємнісного подільника, тому апарат працює як джерело сигналу для обліку, вимірювань і релейного захисту. Діапазон 72–550 кВ перекриває класи від розподільчих мереж високої напруги до магістральних. Виконання зовнішнє, для встановлення на опорній конструкції ВРП або біля лінійного порталу. Апарат виробляється, зокрема, на заводі групи Pfiffner у Туреччині, а всього група випускає вимірювальні трансформатори на напругу до 550 кВ.

У каталозі виробника серія поділена на дві групи. ECF на 72–300 кВ і ECF на 362–550 кВ мають спільні особливості. Обидві групи можна доповнити обладнанням для передачі високочастотних сигналів, тобто ємнісний трансформатор водночас служить конденсатором зв'язку для ВЧ-каналу по ПЛ. Налаштування на місці встановлення не потрібне, апарат приходить з заводу готовим до підключення. Конструкція має підвищену стійкість до релаксаційних коливань, які в ємнісних трансформаторах виникають під час комутацій і можуть спотворювати вторинну напругу. Для старшої групи 362–550 кВ передбачено багаторівневу первинну ємність, тобто подільник збирають з кількох конденсаторних елементів.

Загальні для вимірювальних трансформаторів групи рішення поширюються і на ECF. Апарати герметичні, мають високий рівень безпеки щодо вибуху й відповідають чинним міжнародним стандартам. Корпусні деталі литі з алюмінію, тож корпус не іржавіє і не потребує фарбування в експлуатації. Зовнішня ізоляція виконується з силіконового композиту LSR або HTV, а на вимогу з порцеляни C130. Для кожного виконання можна замовити різну довжину шляху витоку та дугового проміжку, тож апарат підбирають під ступінь забруднення й висоту над рівнем моря конкретної підстанції.

Точні класи точності, кількість обмоток і потужність підбираються під проєкт за опитувальним листом. У ньому задають номінальну напругу мережі, первинну ємність, коефіцієнт трансформації, кількість вторинних обмоток, їх класи й навантаження, потребу у ВЧ-обладнанні та вимоги до ізоляції. Ємнісний трансформатор на високих класах напруги зазвичай компактніший і легший за індуктивний, тому для 362–550 кВ саме він часто стає основним джерелом напруги для захистів і обліку.

У тій самій лінійці Pfiffner пропонує індуктивні трансформатори напруги EOF і EGF, а також резистивно-ємнісні подільники ROF, RGF і RGK для вимірювання якості електроенергії. Вибір між ними залежить від класу напруги, потрібної точності та того, чи потрібен ВЧ-канал. Якщо на лінії працює ВЧ-зв'язок або релейний захист з передачею сигналів по проводах ПЛ, ECF з відповідним доповненням закриває одразу дві задачі. Для підстанцій, де головне висока точність обліку на нижчих класах, частіше беруть індуктивний трансформатор.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
