Ormazabal transforma.dis / transforma.tpc — масляні розподільчі трансформатори 50–3150 кВА
Ormazabal transforma.dis і transforma.tpc належать до масляних розподільчих трансформаторів потужністю від 50 до 3150 кВА з первинною напругою до 36 кВ. Їх ставлять у КТП енергокомпаній та на об'єктах комерційної нерухомості.
- Потужність
- від 50 до 3150 кВА
- Первинна напруга
- до 36 кВ
- Вторинна напруга
- стандартні значення розподільчої мережі
- Стандарти
- IEC, IEEE, Регламент ЄС 548/2014, HN/ST
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ormazabal transforma.dis і transforma.tpc закривають масову потребу розподільчих мереж у трансформаторах середньої напруги на низьку. Серед типових об'єктів торговельні центри, аеропорти, лікарні та стадіони, а також комплектні підстанції енергокомпаній у містах і селищах. Лінійка охоплює трансформатори з рідким діелектриком потужністю від 50 до 3150 кВА з рівнем ізоляції до 36 кВ, у листках даних характеристики наведено для первинної напруги 24 кВ і 36 кВ. Вторинна напруга відповідає стандартним значенням розподільчої мережі, у базовому виконанні 420 В.

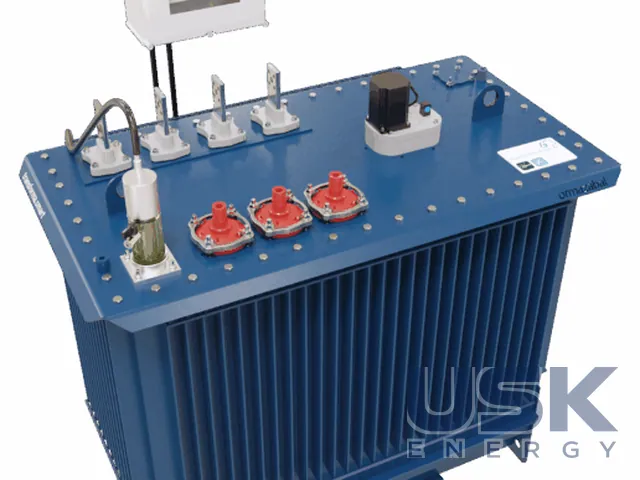

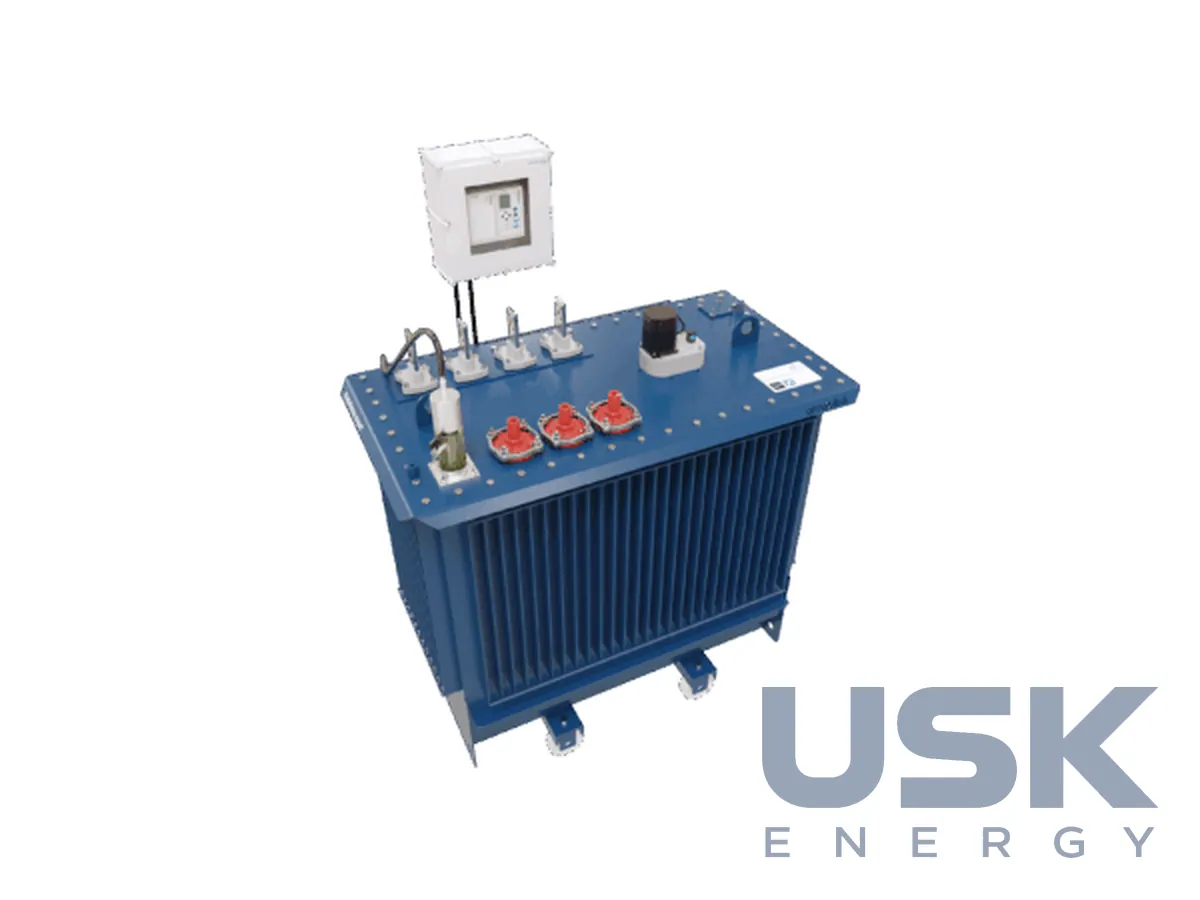

Трансформатор оливний, герметичний, з повним заповненням, без розширювача, інші варіанти, наприклад з розширювальним баком, виконують на запит. Бак еластичний, з гофрованими стінками, які працюють як охолоджувальні ребра та компенсують теплове розширення оливи без контакту з повітрям. Олива не окислюється й не зволожується, тому в експлуатації її не потрібно періодично випробовувати та доливати. Магнітопровід зібраний з холоднокатаної анізотропної електротехнічної сталі, обмотки виконують з алюмінію або міді. Регулювання напруги ПБВ. Охолодження ONAN, а в разі заливання синтетичними чи рослинними рідинами KNAN. Окрім мінеральної оливи, доступні інші діелектрики в опціях Organic та Organic Synth. Герметичне виконання зменшує й обсяг обслуговування підстанції, адже трансформатор не має повітроосушувача та покажчика рівня в розширювачі, які треба перевіряти під час оглядів. Відводи обмоток виведено на прохідні ізолятори на кришці бака.
Трансформатори виконують за стандартами IEC, IEEE, HN/ST, втрати за Регламентом ЄС 548/2014. Конструкція відповідає вимогам Директиви ЄС щодо екодизайну, а саме регламентам 548/2014, 2016/2282 і 2019/1783 рівня Tier 2, які діють в Європейській економічній зоні та визнаються в багатьох інших країнах. Для французького ринку є виконання transforma.dis за специфікацією ST 52-S-27, transforma.tpc за ST 52-S-24 та окремі трансформатори для приватних об'єктів Франції.
Розрахункові умови за каталогом такі. Встановлення всередині або ззовні приміщень, перевищення температури 60 / 65 K, максимальна температура навколишнього повітря 40 ºC, середньомісячна 30 ºC, середньорічна 20 ºC, висота встановлення до 1000 м. Дані каталогів мають орієнтовний характер і уточнюються у виробника під проєкт. Ormazabal випускає трансформатори із системою менеджменту якості за ISO 9001 та екологічного менеджменту за ISO 14001.
Оливне виконання підходить для встановлення в бетонних і металевих КТП, зокрема у збірних підстанціях Ormazabal, де трансформатор постачають разом із КРУ та щитом НН. У тій самій продуктовій групі є transforma.smart з вакуумним РПН на 9 положень для мереж із розподіленою генерацією. Під час замовлення вказують потужність, первинну та вторинну напругу, схему та групу з'єднання обмоток, матеріал обмоток, тип діелектрика, потрібний рівень втрат, місце встановлення та національну специфікацію, якщо вона застосовується.
Технічні характеристики
| Потужність | від 50 до 3150 кВА |
|---|---|
| Первинна напруга | до 36 кВ |
| Вторинна напруга | стандартні значення розподільчої мережі |
| Стандарти | IEC, IEEE, Регламент ЄС 548/2014, HN/ST |
Запит ціни та строку поставки
Ormazabal transforma.dis / transforma.tpc — масляні розподільчі трансформатори 50–3150 кВА, Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужностей transforma.dis / transforma.tpc?
Від 50 до 3150 кВА при первинній напрузі до 36 кВ.
Яким стандартам відповідають трансформатори?
IEC, IEEE, HN/ST, втрати за Регламентом ЄС 548/2014.
Для яких об'єктів підходять ці трансформатори?
Для КТП енергокомпаній, торговельних центрів, аеропортів, лікарень і стадіонів.
