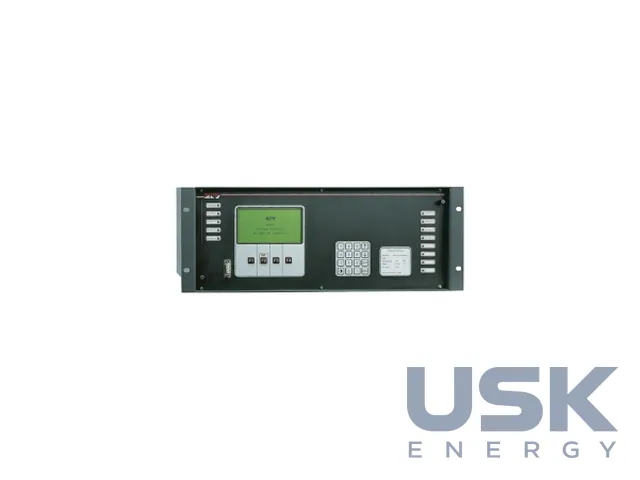

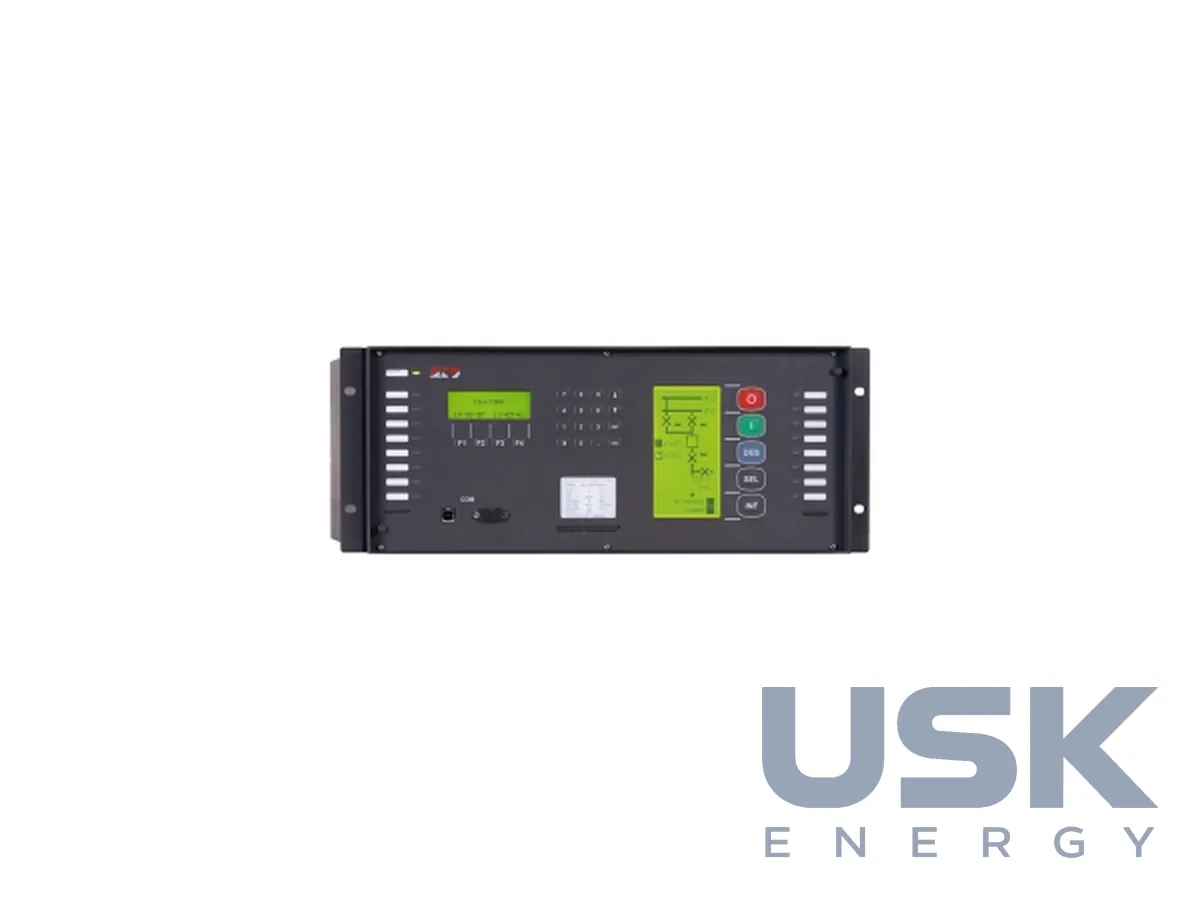

ZIV DBF / DBN (DBC, DBP, DRV, DCV) — розподілений диференційний захист шин

Опис

Захист шин відключає КЗ на збірних шинах підстанції, а таке пошкодження зачіпає всі приєднання одразу. Тому від захисту шин вимагають насамперед швидкодії та стабільності при зовнішніх КЗ, бо помилкове спрацювання знеструмить великі вузли навантаження. ZIV пропонує дві розподілені системи низькоомного диференційного захисту шин з ПРВВ. Обидві складаються з центрального блока і блоків приєднань, які ставлять біля кожної комірки.

Система DBN складається з центрального диференційного блока DBC і термінала приєднання DBP на кожну лінію. Вона захищає будь-яку схему підстанції, з однією чи двома системами шин, обхідною системою, секціонуванням тощо. За характеристиками система охоплює до 28–32 приєднань і 5 систем шин, а також може включати до 4 пристроїв контролю напруги шин. Є основний і контрольний диференційні органи, 3 групи уставок, логіка динамічної зони захисту та захист мертвої зони. Блоки приєднань з'єднуються з центральним по скляному оптоволокну. Виробник позиціонує DBN для мереж СН і проєктів реконструкції.

DBF належить до сімейства e-NET flex і розрахована на до 24 приєднань і 4 систем шин, зокрема дві обхідні системи і до 4 шиноз'єднувальних вимикачів, з одним або двома ТС на приєднання. Центральний блок має 4 основні диференційні органи з відсотковим гальмуванням і подвійним нахилом характеристики, типовий час відключення менше періоду. Обмін між блоками приєднань і центральним блоком йде за IEC 61869-9 SV і IEC 61850-8-1 GOOSE, блоки синхронізуються за PTP IEC 61850-9-3, а мережу між ними резервують за HSR або PRP. Тому DBF підходить як для цифрових, так і для традиційних підстанцій.

Логіка DBF виявляє розімкнені ТС і блокує основний диференційний орган. Динамічна зона захисту правильно обробляє КЗ між ТС і вимикачем, коли вимикач уже вимкнений, тобто прискорює відключення при ТС з боку шин і блокує його при ТС з боку лінії. Детектор зовнішнього КЗ використовує відношення миттєвих диференційного і гальмівного струмів та 2 органи спрямованого порівняння і блокує захист при сильному насиченні ТС. Контрольний орган враховує всі приєднання і не дає хибних спрацювань через неправильне положення допоміжних контактів шинних роз'єднувачів. Блоки приєднань можуть одночасно виконувати функції захисту фідера, що робить систему вигідною для шин СН.

Блоки приєднань DRV з лінійки «V» мають МСЗ, спрямовані захисти, захисти за напругою і частотою, АПВ, контроль синхронізму і визначник місця пошкодження, 4 групи уставок. Загальні можливості e-NET flex включають журнал на 2000 подій, до 100 секунд осцилограм, протоколи IEC 61850 Ed.2, DNP3.0, Modbus RTU і PROCOME. Кібербезпека DBF відповідає IEC 62351, IEC 62443 та IEEE 1686-2013.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
