ZIV 8PRN — реєстратор аварійних подій

Опис

Цифровий реєстратор аварійних процесів ZIV 8PRN потрібен там, де функцій осцилографування в цифрових реле вже не вистачає. Типовий приклад дає генерація електроенергії, де частотний спектр подій вимагає дуже високої частоти вибірок, кілька сотень відліків за період, щоб точно відтворити форму сигналу. 8PRN записує до 384 відліків за період, має велику пам'ять для записів і точні вимірювання. Реєстратор застосовують у генерації, передачі, розподілі та в точках споживання електроенергії.

Аналогових каналів до 16, кожен налаштовується як канал струму або напруги. Струмові канали розраховані на струм до 25 А, а при КЗ до 125 А, канали напруги на напругу до 360 В. Канали підключаються безпосередньо до наявних ТС і ТН без шунтів і зовнішніх перетворювачів. Базова модель серії записує 8 аналогових величин і 16 дискретних сигналів, є варіанти з 16 або 32 дискретними входами і 8 програмованими виходами. Частоту вибірок обирають під задачу та практику користувача. Записи зберігаються у внутрішній енергонезалежній пам'яті у форматі COMTRADE 99.

Пуск запису задають за аналоговими каналами, за порогом, швидкістю зміни, вмістом окремої гармоніки або сумарним вмістом гармонік. Окремо працюють пуски за розрахованою частотою, за складовими прямої, зворотної і нульової послідовності, за фронтом або спадом дискретних сигналів, а також зовнішній пуск, пуск з клавіатури і через зв'язок. Оптичний порт перехресного пуску синхронізує запис з іншими реле. Пристрій має режими реєстратора перехідних процесів і реєстратора аварій, реєстратор послідовності подій, журнал вимірювань і визначник місця пошкодження.

Вимірювальна функція працює паралельно з реєстрацією і в реальному часі показує струми і напруги, потужності S, P і Q, частоту, cos φ, симетричні складові, гармоніки і вектори фаз з точністю краще 0,1 % від повної шкали. Це корисно персоналу під час налагодження та обслуговування приєднань. Збір даних і розрахунки виконує цифровий сигнальний процесор, з'єднаний з центральним процесором каналом прямого доступу до пам'яті.

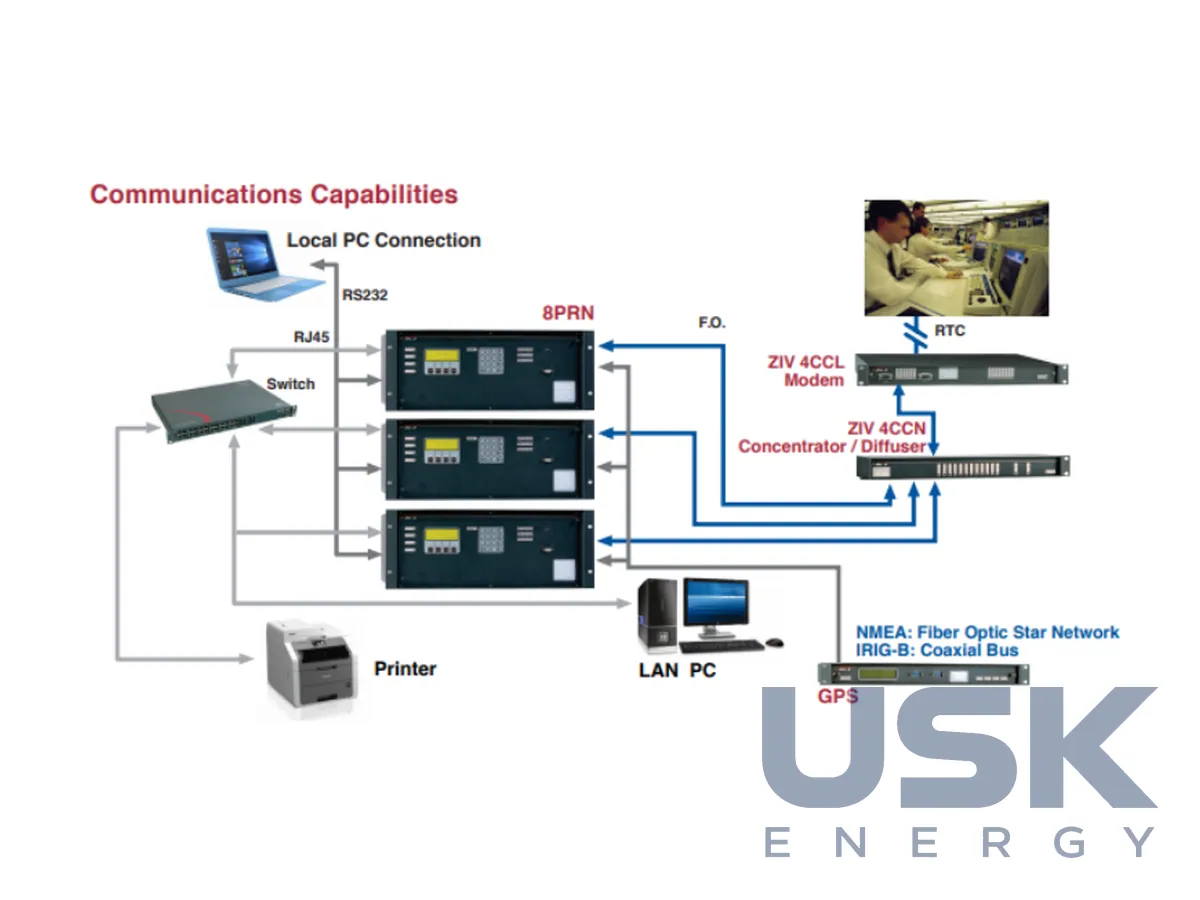

Для зв'язку є передній порт RS-232 для налаштування, порти USB для зовнішнього диска спереду і ззаду, задній порт Ethernet 10/100 Base-T, послідовні порти RS-232, RS-485 або оптичні та порт для принтера. Через Ethernet програмують входи, виходи і уставки, завантажують осцилограми, події і журнали та оновлюють прошивку. Кілька реєстраторів об'єднують комутатором Ethernet або оптичним концентратором, можливий віддалений доступ через модем. Синхронізація часу виконується за IRIG-B v.123 через порт BNC або за NMEA по оптоволокну. Корпус займає стійку 19 дюймів висотою 4U або 6U. ПЗ ZivercomPlus використовують для налаштування та аналізу осцилограм, а друк записів можливий вручну або автоматично.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
