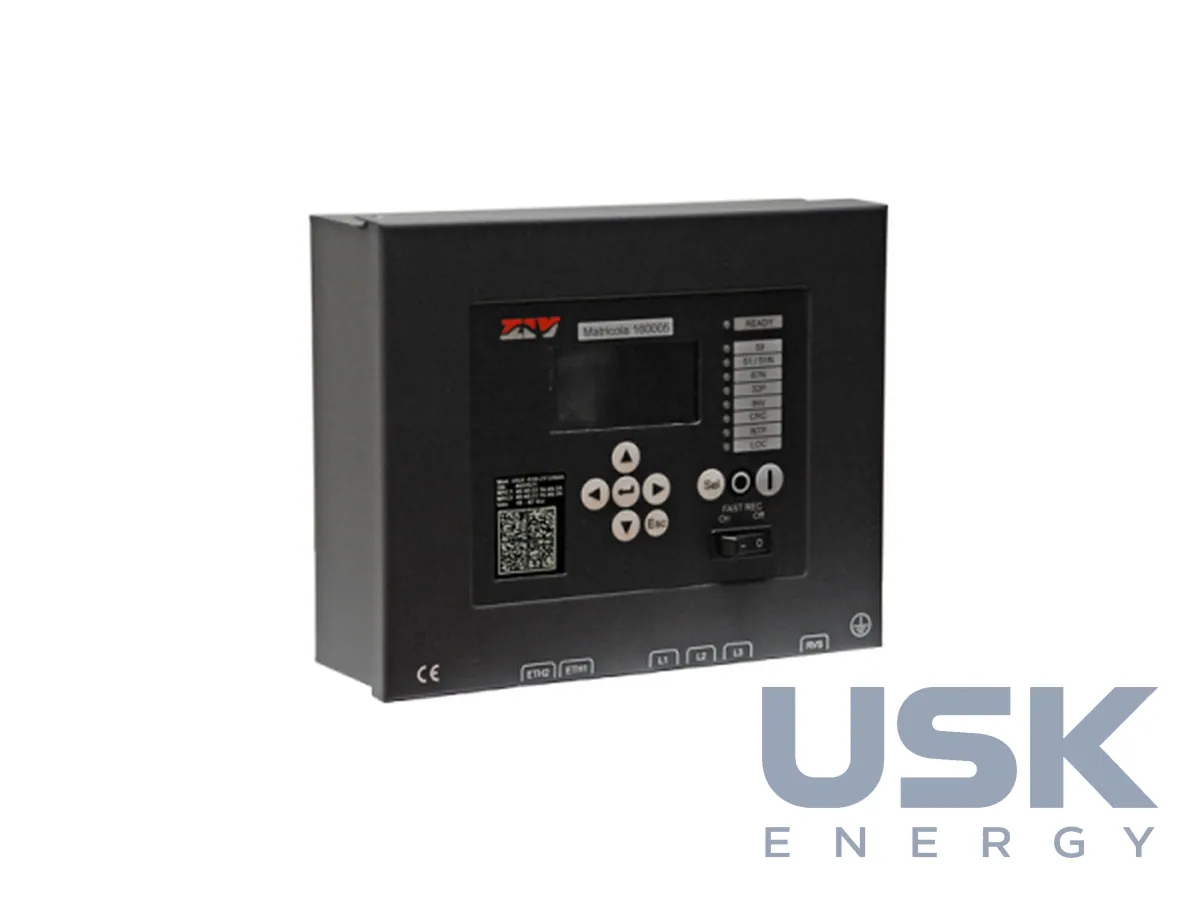

ZIV ADF — спрямований детектор пошкоджень для RMU і реклоузерів
ZIV ADF є компактним RTU з функціями захисту, автоматизації та керування розподіленою генерацією для RMU і реклоузерів. Пристрій визначає напрямок пошкодження в мережах із заземленою, ізольованою та компенсованою нейтраллю і працює з котушками Роговського та комбінованими датчиками U-I.
- Режими нейтралі
- заземлена, ізольована, компенсована (котушка Петерсена)
- Датчики
- котушки Роговського, комбіновані активні та пасивні датчики U-I
- Зв'язок
- IEC 61850 GOOSE
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ZIV ADF, у документації виробника 2ADF, є компактним RTU з розширеними функціями захисту, автоматизації, моніторингу та керування розподіленою генерацією. Повна назва пристрою перекладається як удосконалений спрямований детектор пошкоджень. Він спроєктований для автоматизації мереж СН на RMU і реклоузерах, тобто в тих точках кабельних і повітряних мереж, де потрібно знати, куди пішов струм КЗ, і вміти відключити або відокремити пошкоджену ділянку.

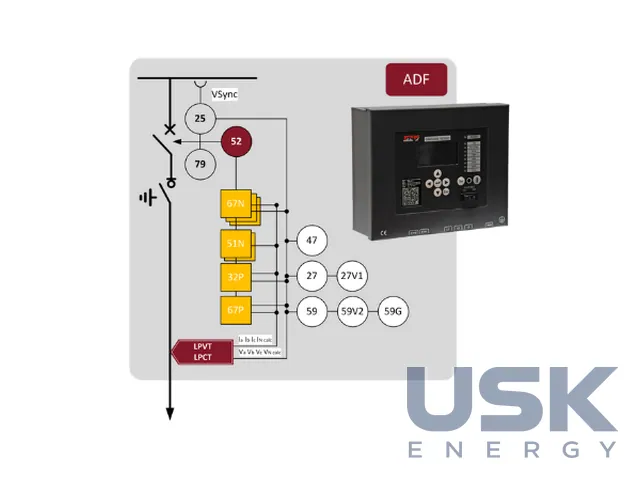

Пристрій працює в мережах з різними режимами нейтралі. Виробник називає заземлені мережі, мережі з ізольованою нейтраллю та мережі, компенсовані котушкою Петерсена. У мережах з компенсованою нейтраллю струм однофазного замикання на землю малий, а його напрямок визначити складніше, ніж у мережі з глухозаземленою нейтраллю. Тому від спрямованого детектора тут вимагають точного вимірювання і струму, і напруги нульової послідовності. Набір функцій включає МСЗ, захист від замикань на землю, 3 ступені спрямованого фазного захисту та 3 ступені спрямованого захисту від замикань на землю, захист за напругою зворотної послідовності та захист за потужністю.
Вимірювальна частина орієнтована на сенсори, а не на класичні ТС і ТН. ADF програмно обробляє сигнал котушок Роговського і сумісний з активними та пасивними комбінованими датчиками U-I, які встановлюють прямо в RMU. Пристрій має 3 комбіновані входи U-I і 1 вхід напруги синхронізму від шин. Вхідний опір 10 кОм з допуском 1 %, точність ±0,5 %. Подвійна функціональність аналогових входів дає змогу збирати значення RGDM і RGDAT через 6 комбінованих входів U-I. Такий підхід спрощує модернізацію компактних RMU, де немає місця для громіздких вимірювальних трансформаторів.
Для координації між пристроями ADF використовує повідомлення IEC 61850 GOOSE. Так кілька детекторів на сусідніх RMU або реклоузерах обмінюються інформацією напряму, без центру керування, і будують схеми координації та локалізації пошкодження. Зв'язок з центром керування або SCADA також підтримується, зокрема за IEC 61850. Функції керування розподіленою генерацією потрібні там, де до фідера СН підключені СЕС або інші джерела. У такій мережі струм КЗ може надходити з обох боків від точки встановлення, і ненаправлений покажчик дасть хибну картину. Спрямований детектор показує, з якого боку джерело живить пошкодження, і диспетчер правильно визначає ділянку для відокремлення.
Інтерфейси включають один порт Fast Ethernet 10/100Base-Tx і один оптичний порт 100Base-Fx, через які пристрій ще й налаштовують, а також опційний послідовний консольний порт з роз'ємом SUB-D на 9 контактів. Місцеве керування виконується з консолі або з панелі з дисплеєм і кнопками. Віддалено ADF налаштовують через вбудований вебсервер HTTP/HTTPS, а конфігурацію IEC 61850 готують у програмі ZIVercom Plus. Інструкція з експлуатації має позначення M2ADFB2002Iv02.
Технічні характеристики
| Режими нейтралі | заземлена, ізольована, компенсована (котушка Петерсена) |
|---|---|
| Датчики | котушки Роговського, комбіновані активні та пасивні датчики U-I |
| Зв'язок | IEC 61850 GOOSE |
Запит ціни та строку поставки
ZIV ADF — спрямований детектор пошкоджень для RMU і реклоузерів, ZIV. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких режимів нейтралі підходить ADF?
Для заземленої, ізольованої та компенсованої нейтралі з котушкою Петерсена.
З якими датчиками струму і напруги працює ADF?
З котушками Роговського та комбінованими активними і пасивними датчиками U-I.
Як ADF обмінюється даними?
Повідомленнями IEC 61850 GOOSE.
