ZIV CPT — центральний блок системи автоматизації підстанції

Опис

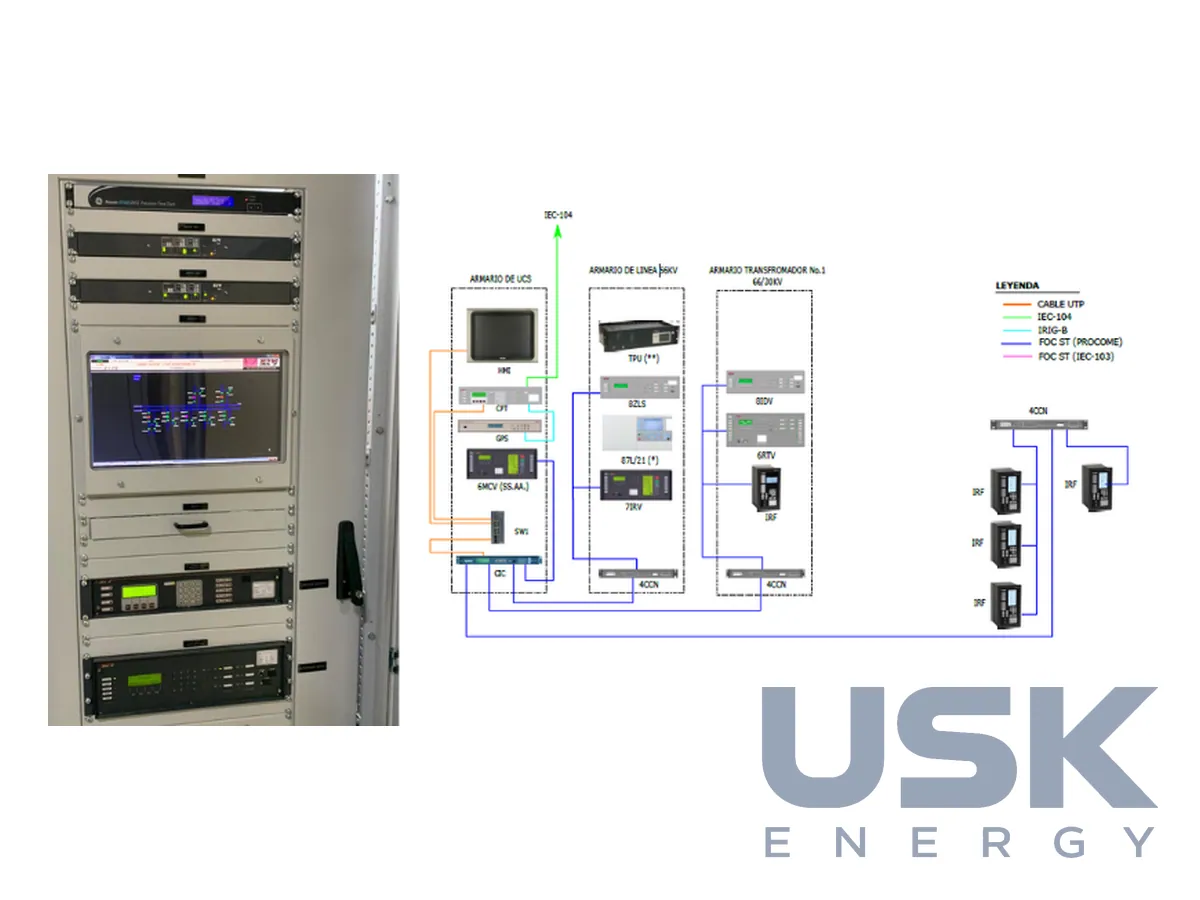

ZIV CPT працює як центральний блок системи автоматизації підстанції. Він підходить і для реконструкції наявних підстанцій, і для нових об'єктів. Його задача полягає в тому, щоб зібрати в одному місці інформацію від пристроїв захисту, керування та обліку і передати її диспетчеру та персоналу, додавши функції, яких немає в окремих терміналах. Блок обмінюється даними з обладнанням рівня приєднання, підтримує базу даних реального часу і дає змогу вбудовувати автоматику та логіку рівня підстанції.

Інтерфейсом між користувачем і системою служить вбудований вебсервер CPT. До нього підключаються веб-клієнтом з будь-якого комп'ютера підстанції, окремий SCADA-сервер для місцевого керування не обов'язковий. Той самий блок встановлює зв'язок з віддаленим диспетчерським пунктом або SCADA. Усю систему налаштовують у програмі ZIV e-NET tool, де задають підключене обладнання, сигнали кожного пристрою, відображення інформації на екранах, логічні функції рівня підстанції та потрібний обсяг функцій.

Брошура виробника описує платформу Xcell Compact, до якої належить центральний блок. Пристрій може працювати як шлюз між IED об'єкта на рівні 1 і центрами керування на рівні 3, як місцевий HMI без зв'язку з рівнем 3 або в обох ролях одночасно. Функція місцевого HMI/SCADA дає персоналу зручний доступ до бази даних. Платформа інтегрує IED і RTU попередніх поколінь, що важливо під час поетапної реконструкції, коли нові термінали працюють поруч зі старими.

Модуль програмованої логіки налаштовують у застосунку Smart Logic у складі ZIV eNet Tool. Він відповідає IEC 61131-3 і підтримує всі п'ять мов програмування стандарту. На ньому реалізують автоматику розвантаження, логічний диференційний захист та автоматичне відновлення живлення. Два блоки можуть утворити систему гарячого резерву, у якій один пристрій тримає зв'язок з рівнями 1 і 3, а другий бере керування на себе при відмові першого.

Підтримуються протоколи IEC 61850 Ed.1 і 2 у ролі клієнта і сервера, Procome і Modbus через послідовні порти і TCP. Апаратна і програмна архітектура модульна, з підтримкою до 4 процесорних модулів і резервованим блоком живлення, працює операційна система реального часу. Корпус займає 1 стійку 19 дюймів висотою 4U. На кожен процесорний модуль припадає 5 електричних послідовних портів RS232/RS422/RS485 і 2 порти Ethernet 10/100 BaseT, на панелі є РК-дисплей, клавіатура і 8 світлодіодів. Захищені інтерфейси обслуговування включають SSH версії 2, SFTP, TLS версії 1.2, HTTPS, Websockets і агент SNMP V3. Інструкції з експлуатації CPT видані англійською, французькою та португальською мовами. Для інженера АСУ ТП це означає, що один центральний блок замінює окремі шлюз, сервер HMI і контролер автоматики, а налаштування всієї підстанції зберігається в одному проєкті.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
