ZIV ACA-500 / ACA-36 / CAMS-10K — ємнісні пристрої приєднання PLC до мережі СН
ZIV ACA-500, ACA-36 і CAMS-10K приєднують апаратуру PLC до фаз мережі середньої напруги, CAMS-10K одночасно вимірює напругу. ACA-500 і CAMS-10K розраховані на 24 кВ, ACA-36 на 36 кВ, ємність зв'язку 500 пФ у ACA і 10 нФ у CAMS-10K.
- Напруга мережі
- ACA-500 і CAMS-10K — 24 кВ; ACA-36 — 36 кВ
- Ємність зв'язку
- 500 пФ (ACA); 10 нФ (CAMS-10K)
- Діапазон частот
- 2–30 МГц (ACA); 100 кГц – 10 МГц (CAMS-10K)
- Встановлення
- ACA — у Т-роз'єм КРУЕ (EN 50181); CAMS-10K — КРУ з повітряною ізоляцією, ПЛ і КЛ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Щоб передати сигнал PLC по кабельній мережі СН, модем потрібно підключити до фази лінії так, щоб високочастотний сигнал пройшов, а напруга промислової частоти залишилася відокремленою від апаратури зв'язку. Цю задачу виконують ємнісні пристрої приєднання ZIV. ACA-500 і ACA-36 є широкосмуговими ємнісними пристроями приєднання, CAMS-10K поєднує пристрій приєднання з вимірюванням напруги.

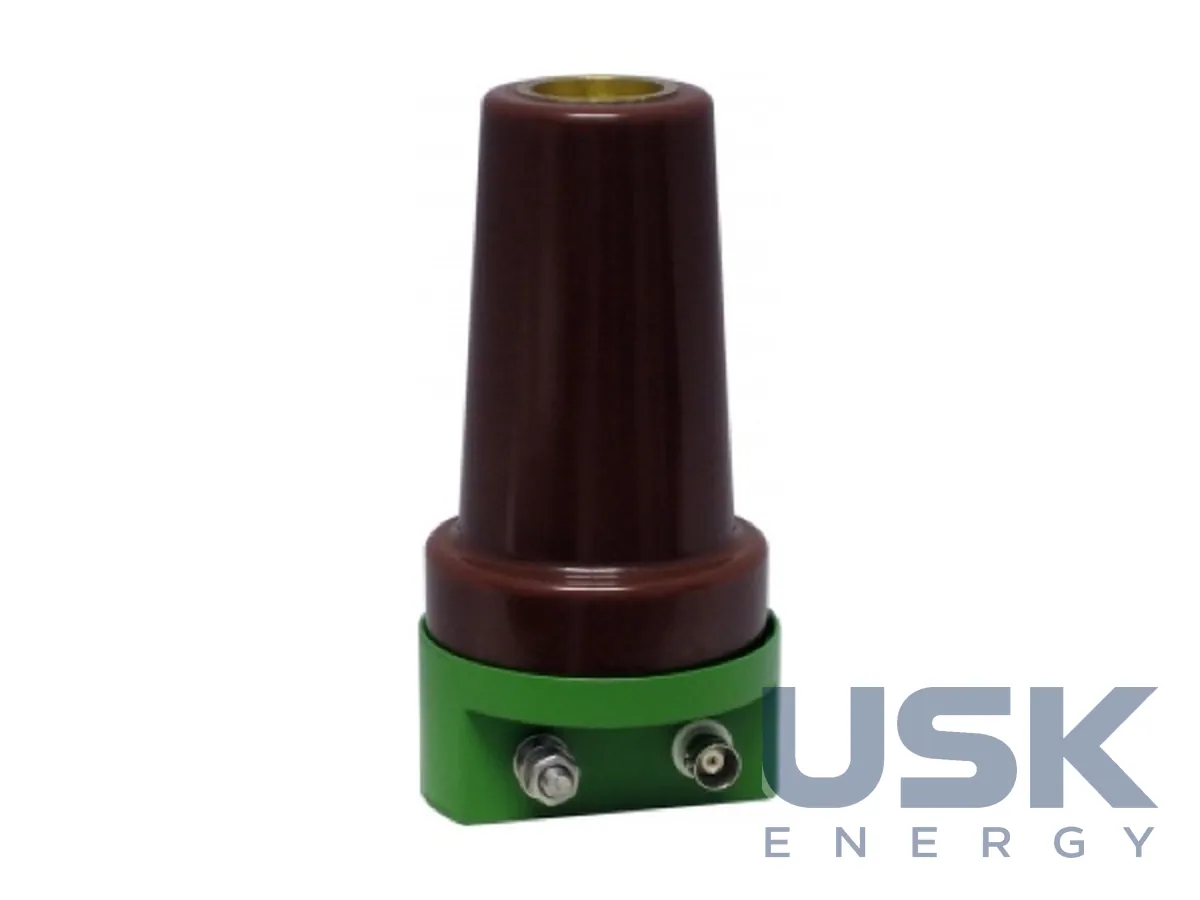

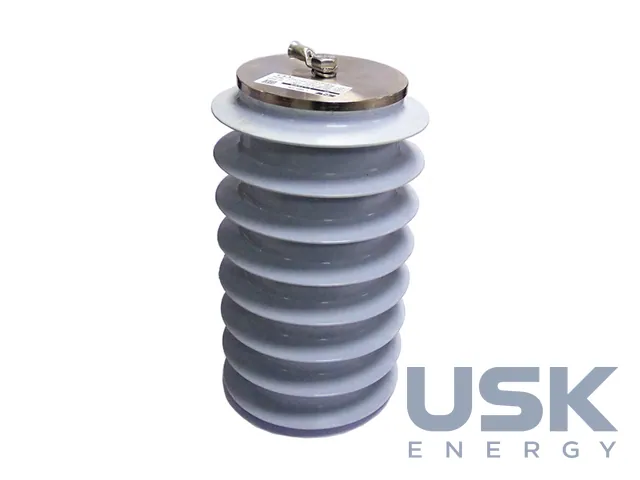

ACA-500 і ACA-36 подають і передають сигнал PLC у розподільних фідерах СН за схемою фаза-земля. Приєднання виконано через конденсатор 500 пФ, робочий діапазон частот 2–30 МГц, що відповідає широкосмуговій апаратурі зв'язку типу ZBP-1. Пристрої встановлюють у симетричний Т-роз'єм КРУЕ, а їхні розміри відповідають UNE EN-50181, тож вони стають на місце стандартного кабельного наконечника і не вимагають змін у комірці. ACA-500 розрахований на мережі з лінійною напругою 24 кВ, ACA-36 на 36 кВ. З боку СН передбачено відведення струму 50 Гц на землю і газовий розрядник для захисту від перенапруг. До апаратури зв'язку пристрій підключається коаксіальним роз'ємом BNC. Схема фаза-земля означає, що на кожну фазу, задіяну в каналі, ставлять окремий пристрій, а екран кабелю і заземлення виконують за інструкцією виробника. Конденсатор малої ємності має великий опір на частоті 50 Гц і малий на частотах PLC, саме тому сигнал зв'язку проходить у лінію, а напруга мережі на модем не потрапляє.
CAMS-10K призначений для КРУ з повітряною ізоляцією, а також для ПЛ і КЛ. Ємність зв'язку 10 нФ, діапазон частот 100 кГц – 10 МГц, напруга мережі 24 кВ. У пристрій вбудовано подільник напруги з точністю ±1 %, тому один виріб одночасно підключає PLC до фази і дає сигнал напруги для RTU, покажчика пошкоджень або лічильника. Для ТП, де немає ТН на стороні СН, це заощаджує місце і кошти.
У каталозі ZIV датчиків, пристроїв приєднання і фільтрів наведено виріб з такою самою схемою, ємнісний пристрій приєднання PLC на 10 нФ з вбудованим подільником напруги для зовнішнього та внутрішнього встановлення, позначений як CAMS-10C. Там же згадано широкосмуговий ємнісний пристрій CAMT-5LSR на 500 пФ з подільником напруги. Розміри цих пристроїв також відповідають UNE EN-50181, а кріплення до землі виконано з пазом M12 і заземленням M8, екран підключають двома клемами M8 під кабель 16 мм2.
Під час проєктування каналу PLC на кожній ТП потрібно визначити тип комірки і спосіб приєднання. Для КРУЕ з Т-роз'ємами обирають ACA-500 або ACA-36 залежно від класу напруги мережі. Для КРУ з повітряною ізоляцією, а також для ПЛ і КЛ застосовують CAMS-10K. Пристрої приєднання встановлюють на обох кінцях кожної ділянки, між якими має працювати канал зв'язку. Інструкцію ACA-500 User Guide r7 можна отримати у виробника.
Технічні характеристики
| Напруга мережі | ACA-500 і CAMS-10K — 24 кВ; ACA-36 — 36 кВ |
|---|---|
| Ємність зв'язку | 500 пФ (ACA); 10 нФ (CAMS-10K) |
| Діапазон частот | 2–30 МГц (ACA); 100 кГц – 10 МГц (CAMS-10K) |
| Встановлення | ACA — у Т-роз'єм КРУЕ (EN 50181); CAMS-10K — КРУ з повітряною ізоляцією, ПЛ і КЛ |
| Додатково | CAMS-10K — вбудований подільник напруги, точність ±1 % |
