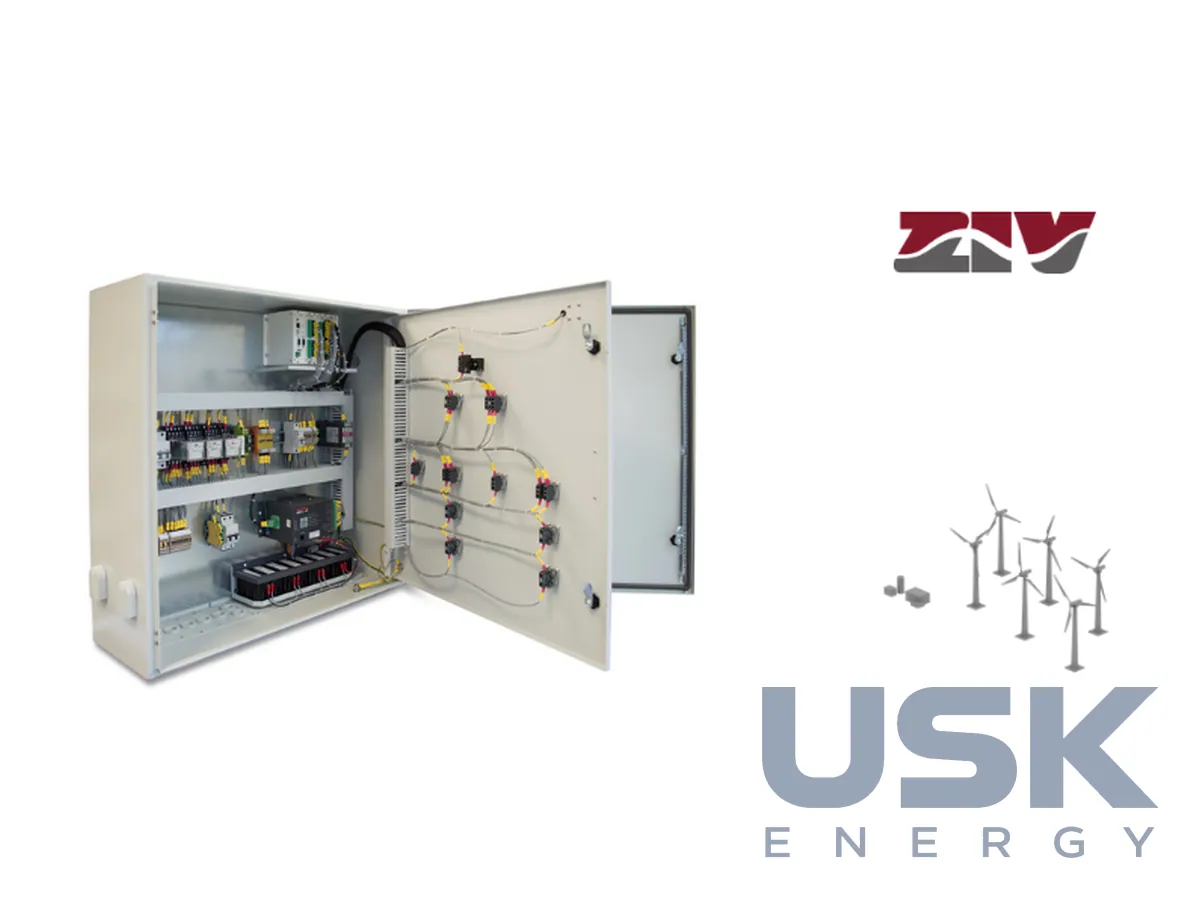

ZIV Altair — контролери керування розподіленою генерацією (ANM)

Опис

Сімейство контролерів ZIV Altair створене у відповідь на попит галузі на інтелектуальне керування розподіленою генерацією. Контролер встановлюють на об'єкті генерації, і він локально та незалежно керує генератором, реагуючи на зміни в реальному часі як на самій площадці, так і в мережі. Оператор розподільної мережі отримує інструмент для активного керування мережею ANM, а власник СЕС чи ВЕС може видавати більше потужності в межах можливостей мережі. Контролер дає гнучкість у виборі рівня і типу обмеження для кожного генератора.

Контролери працюють у кількох режимах. У режимі напруги Altair стежить за напругою мережі відносно заданого рівня і, якщо напруга його перевищує, обмежує генератор, доки напруга не повернеться в допустимі межі. У режимі P-Q контролер регулює активну або реактивну потужність, щоб або максимізувати генерацію, або підтримати мережу реактивною потужністю. У режимі керування потужністю Altair вимірює сальдо перетоку з мережі в підстанцію приєднання і утримує вхідний переток вище мінімального рівня, динамічно змінюючи уставку генератора. Режим контролю області P-Q порівнює потужність у точці генерації з допустимою областю мережевого кодексу. Якщо потужність виходить за межі області довше заданого часу, генерацію обмежують і надсилають аварійний сигнал у SCADA.

Altair може працювати повністю автономно або в складі системи ANM. Контролери модульні та компактні, а архітектура дає змогу вбудовувати алгоритми під конкретні потреби оператора мережі та власника генерації. Прошивку оновлюють завантаженням, тож пристрій можна адаптувати до майбутніх вимог. Інтеграція в наявну або нову DMS чи SCADA виконується через Ethernet, RS232 або RS485, по широкому набору провідних і бездротових каналів зв'язку. Підтримуються стандартні протоколи SCADA та IED, зокрема IEC 61850, Modbus і IEC 103, а також заходи кібербезпеки.

Апаратно контролер має дискретні входи, керувальні виходи, аналогові входи постійного струму з точністю 0,1 % і аналогові входи змінного струму з функціями вимірювання та покажчика пошкоджень з точністю ±0,5 % (0,1 % на замовлення). Порти зв'язку 3 RS232/485 і 1 Ethernet, опційно ще по одному. Вихідні контакти типу Form A розраховані на 10 А при 60 В постійного струму. Живлення 85-265 В змінного струму 50/60 Гц з ізоляцією 5 кВ протягом 1 хвилини, блок керування живленням на 50 або 150 Вт, напруга приводів 24 В постійного струму від батареї, допоміжна напруга для пристрою зв'язку 12 В. Батарею захищає 2-ступінчастий захист від глибокого розряду.

Типовий корпус має розміри 1000 x 375 x 125 мм, доступні інші розміри. За IEC 60068-2-1 і IEC 60068-2-2 у даних вказано діапазони температур від -20 до +60 °C і від -40 до +85 °C, вологість від 0 до 95 % без конденсації. Контролери застосовують у парках ВДЕ та у мережевих операторів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
