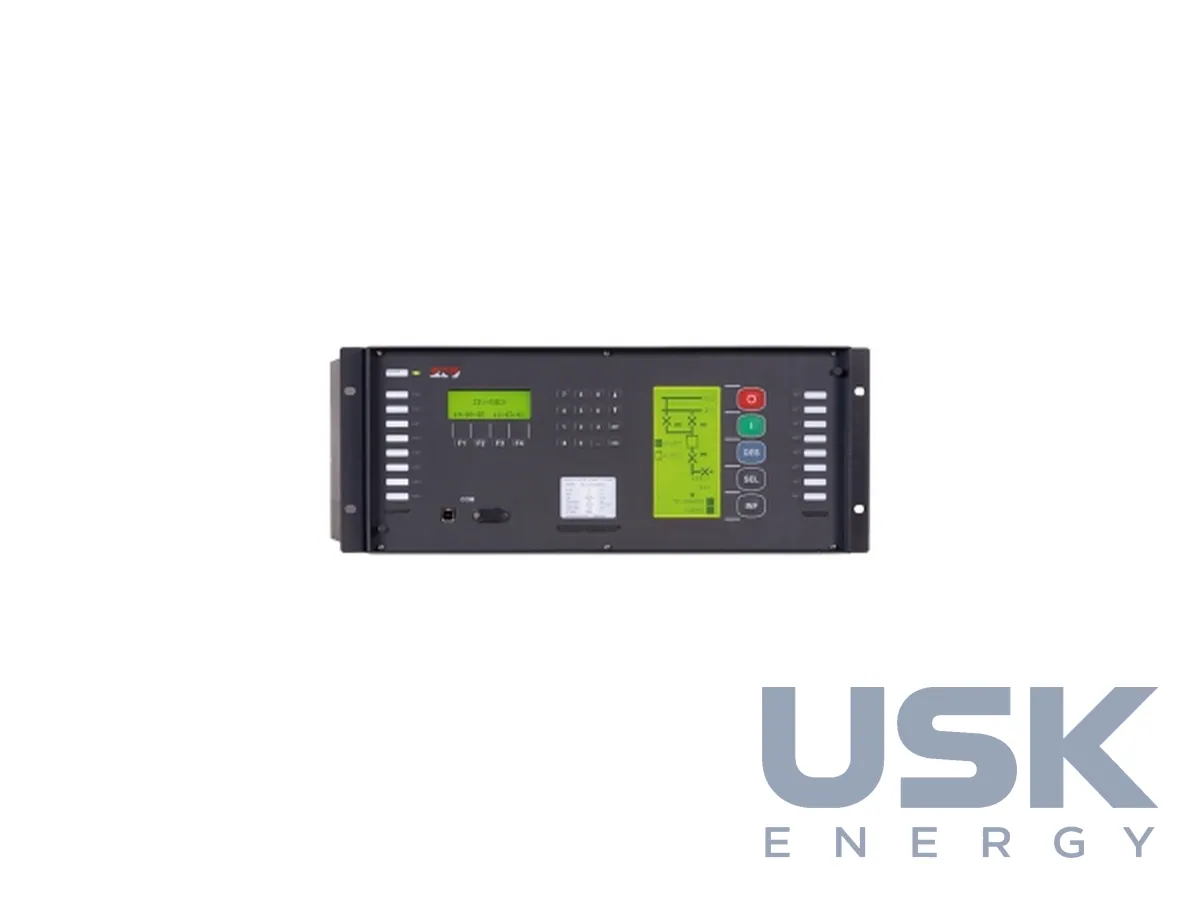

ZIV 6IRV / 6MCV — контролер приєднання і керування вимикачем
ZIV 6IRV і 6MCV призначені для керування, контролю та резервного захисту приєднань підстанцій ВН/СН з одним або двома вимикачами. 6IRV виконує ПРВВ, АПВ з 4 режимами і контроль синхронізму, 6MCV має програмовану логіку та мнемосхему приєднання.
- 6IRV
- ПРВВ, АПВ (одно-/трифазне, 4 режими), контроль синхронізму, резервні захисти
- 6MCV
- програмована логіка, мнемосхема приєднання, контроль кіл комутації, реєстрація подій
- Приєднання
- з одним або двома вимикачами
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
На підстанціях ВН і СН захист лінії або трансформатора зазвичай доповнюють окремим пристроєм, який відповідає за сам вимикач і за керування приєднанням. ZIV пропонує для цього дві моделі. 6IRV поєднує всі функції повного керування, контролю та захисту вимикача, 6MCV працює як контролер приєднання з розвиненою програмованою логікою. Обидві підходять для приєднань з одним або двома вимикачами, зокрема в полуторній схемі і схемі кільця.
6IRV включає ПРВВ з функцією повторного відключення, яка розпізнає відмову вимикача навіть за відсутності фазних струмів. Захист працює при однофазному і трифазному відключенні та має дуже короткий час повернення. Вимірювання шести фазних струмів дає змогу виявляти відмову двох вимикачів. АПВ керує одним або двома вимикачами, для двох виконує послідовні цикли за схемою ведучий і ведений. АПВ працює після однофазних, трифазних або обох видів відключень, має 4 режими роботи і до 4 спроб, а перед командою ввімкнення може перевірити синхронізм. Для цього крім трьох лінійних напруг є до трьох додаткових входів напруги, тож контроль синхронізму для двох вимикачів полуторної схеми виконується без зовнішніх перемикачів напруг.
Контроль вимикача в 6IRV вимірює та реєструє енергію дуги при кожному відключенні в кожному полюсі. За цими даними оцінюють знос вимикача і планують його обслуговування. Детектор розімкненого полюса і невідповідності полюсів визначає положення кожного полюса і запускає відключення при розбіжності для одного чи двох полюсів. Пристрій контролює до 6 кіл комутації вимикача в обох положеннях. Резервні захисти включають МСЗ, захист за струмом зворотної послідовності, захисти від підвищення і зниження напруги та частоти. Є до 82 дискретних входів, до 44 виходів, 16 світлодіодів і графічна мнемосхема на РК-панелі.
6MCV доповнює захисні реле на приєднанні. Його основна частина, повністю налаштовувана програмована логіка, об'єднує сигнали захистів, дискретних входів, зв'язку, функцій керування та аналогових величин. З елементарних функцій AND, OR, XOR, NOT, тригерів, таймерів і компараторів користувач складає логіку відключення, керування, блокувань і ієрархії керування приєднанням. Графічний HMI показує однолінійну схему приєднання та кнопки керування. Пристрій вимірює струми і напруги, послідовності, потужності, cosφ, частоту, гармоніки до 8-ї, теплову модель і енергію в обох напрямках.
Зв'язок 6IRV і 6MCV йде через центральний блок підстанції або напряму в SCADA. Стандартно доступні одночасно три протоколи DNP 3.0, Modbus та IEC 870-5 (Procome), опційно IEC 61850 через оптичний і електричний Ethernet. Номінальний струм 1/5 А, частота 50/60 Гц, осцилограф 32 с/c, синхронізація часу IRIG-B або за протоколом. Налаштування і читання журналів виконують у програмі ZIVERCOMPLUS.
Технічні характеристики
| 6IRV | ПРВВ, АПВ (одно-/трифазне, 4 режими), контроль синхронізму, резервні захисти |
|---|---|
| 6MCV | програмована логіка, мнемосхема приєднання, контроль кіл комутації, реєстрація подій |
| Приєднання | з одним або двома вимикачами |
Запит ціни та строку поставки
ZIV 6IRV / 6MCV — контролер приєднання і керування вимикачем, ZIV. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 90 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які функції виконує 6IRV?
ПРВВ, однофазне і трифазне АПВ з 4 режимами, контроль синхронізму та резервні захисти.
Чим 6MCV відрізняється від 6IRV?
6MCV є контролером приєднання з програмованою логікою, мнемосхемою, контролем кіл комутації та реєстрацією подій. 6IRV орієнтований на захист і автоматику вимикача.
Для яких схем приєднань підходять пристрої?
Для приєднань з одним або двома вимикачами на підстанціях ВН/СН.
