Sprecher Automation SPRECON-V460 — диспетчерська система (SCADA) і візуалізація для мереж і підстанцій

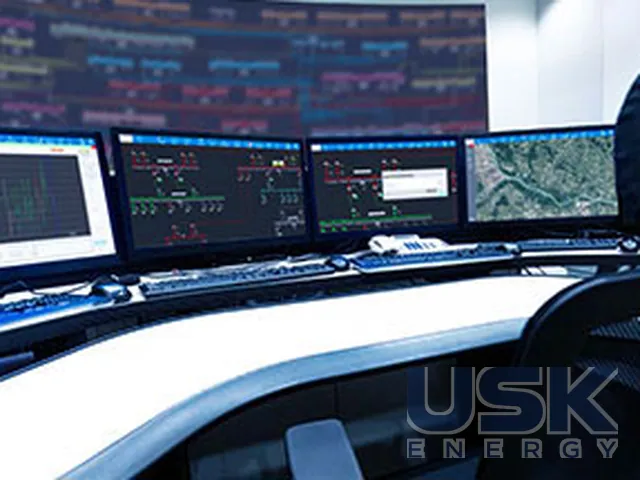

SPRECON-V460 — масштабована диспетчерська система керування та візуалізації Sprecher Automation для розподільних мереж, підстанцій і електростанцій. Одна платформа охоплює всі рівні, від пульта в комірці до багаторівневих диспетчерських центрів із гарячим резервом. Систему розраховано на мережі з постійно зростаючою часткою відновлюваної генерації та на обʼєднані диспетчерські енерго-, водо- й газопостачання.
- Рівні
- від місцевого керування в комірці та на підстанції до резервованих багаторівневих диспетчерських систем (hot standby)
- Функції
- мнемосхеми, керування, тренди, тривоги, оперативний журнал; прогноз і оптимізація, топологічне розфарбовування, блокування, пошук замикань, симуляція, звіти
- Протоколи
- IEC 60870-5-104, IEC 61850, сторонні протоколи; вебсервер
- Інжиніринг
- SPRECON-V460 Editor, майстри VSTA/VBA, SQL-база проєктів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Систему створено під задачі, які енергоперехід ставить перед мережевими операторами. Частка відновлюваної генерації постійно зростає, і вона має пріоритет при видачі в мережу. До цього додаються метеорологічна невизначеність, генерація, підʼєднана прямо до розподільної мережі, волатильність генерації й навантаження, географічний дисбаланс джерел і законодавчі вимоги. SPRECON-V460 наскрізна для всіх рівнів застосування. Той самий продукт працює на місцевому пульті в комірці, у станційному керуванні, на місцевому щиті електростанції та в розподілених багаторівневих диспетчерських системах, резервованих у режимі гарячого резерву.

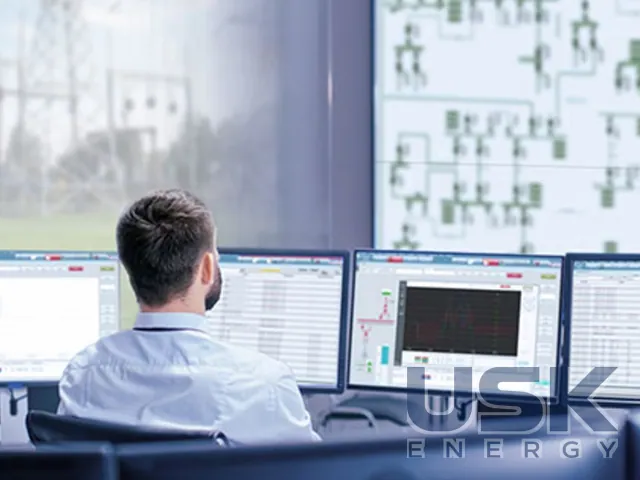

Середовище виконання підтримує кілька концепцій керування: вікна керування, контекстні й головні меню, смарт-іконки, drag & drop, масштабування, панорамування й розвантаження зображення, багатовіконну та багатомоніторну роботу, повне сенсорне керування. Базові функції операторської станції звичні для диспетчера. Це технологічні мнемосхеми, команди керування, графіки вимірюваних величин, квитовані списки тривог і оперативний журнал. Над ними стоять функції вищого рівня керування мережею, зокрема прогноз і оптимізація споживання, топологічне розфарбовування та блокування, пошук замикань на землю й КЗ, моделювання процесу і звітність для розрахункових протоколів.
Стандартні протоколи звʼязку — IEC 60870-5-104 та IEC 61850, поряд із ними система працює з низкою сторонніх протоколів. Вбудований вебсервер віддає всі технологічні дані в Інтернет або інтранет. Усі функції SPRECON-V460 можна застосувати з кільцевим резервуванням у мережевому обʼєднанні будь-якої конфігурації без додаткових витрат.
Інжиніринг побудовано за принципом «проєктувати, а не програмувати». Усі проєкти візуалізації, навіть для різних застосувань, створюють і супроводжують в одному редакторі SPRECON-V460 Editor. Графіку, навігацію та логіку параметрують мишею через властивості й готові функції, тож знання програмування не потрібні. Майстри VSTA/VBA автоматизують проєктування, а розширення функцій виконують ними ж і вбудованими функціями автоматики за IEC 61131-3. Дані проєкту зберігаються централізовано в базі SQL, у середовище виконання їх завантажують прямо з редактора вбудованим віддаленим транспортом.

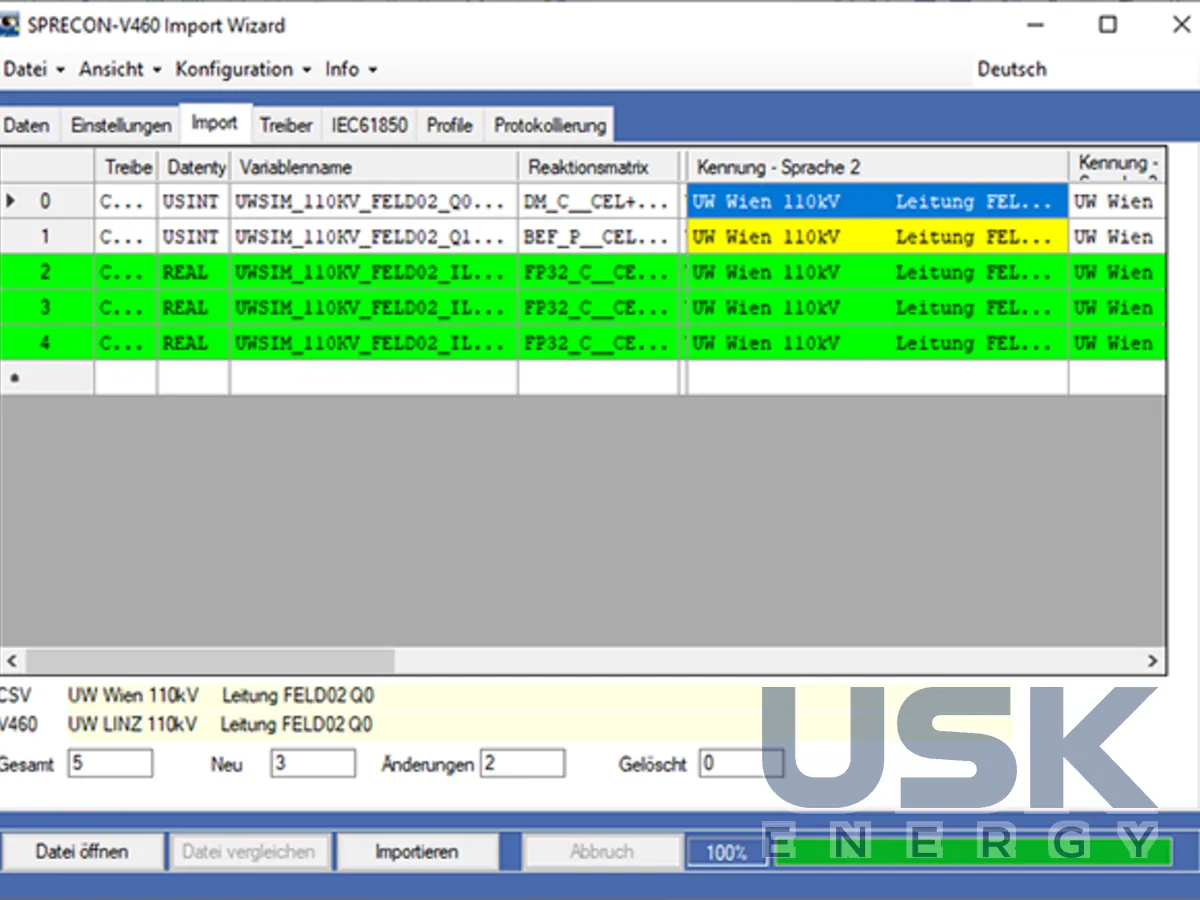

Для заміни застарілих систем виробник пропонує засоби міграції наявних даних. Типові обʼєкти — диспетчерські центри розподільних мереж і комунальних підприємств, підстанції, електростанції, обʼєднані системи керування енерго-, водо- та газопостачанням.
Технічні характеристики
| Рівні | від місцевого керування в комірці та на підстанції до резервованих багаторівневих диспетчерських систем (hot standby) |
|---|---|
| Функції | мнемосхеми, керування, тренди, тривоги, оперативний журнал; прогноз і оптимізація, топологічне розфарбовування, блокування, пошук замикань, симуляція, звіти |
| Протоколи | IEC 60870-5-104, IEC 61850, сторонні протоколи; вебсервер |
| Інжиніринг | SPRECON-V460 Editor, майстри VSTA/VBA, SQL-база проєктів |
| Міграція | імпорт даних наявних систем |
Запит ціни та строку поставки
Sprecher Automation SPRECON-V460 — диспетчерська система (SCADA) і візуалізація для мереж і підстанцій, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Питання та відповіді
Які протоколи звʼязку підтримує SPRECON-V460?
Стандартно IEC 60870-5-104 та IEC 61850, також низку сторонніх протоколів. Технологічні дані можна віддавати в Інтернет або інтранет через вбудований вебсервер.
Чи підходить система для резервованих диспетчерських центрів?
Так, SPRECON-V460 масштабується від місцевого пульта в комірці до багаторівневих розподілених диспетчерських систем із гарячим резервом. Функції можна застосувати з кільцевим резервуванням у будь-якій мережевій конфігурації.
Чи потрібне програмування для створення проєкту візуалізації?
Ні, проєкт параметрують у SPRECON-V460 Editor через властивості та готові функції, дані зберігаються в базі SQL. Для автоматизації проєктування є майстри VSTA/VBA, для логіки автоматики функції за IEC 61131-3.
