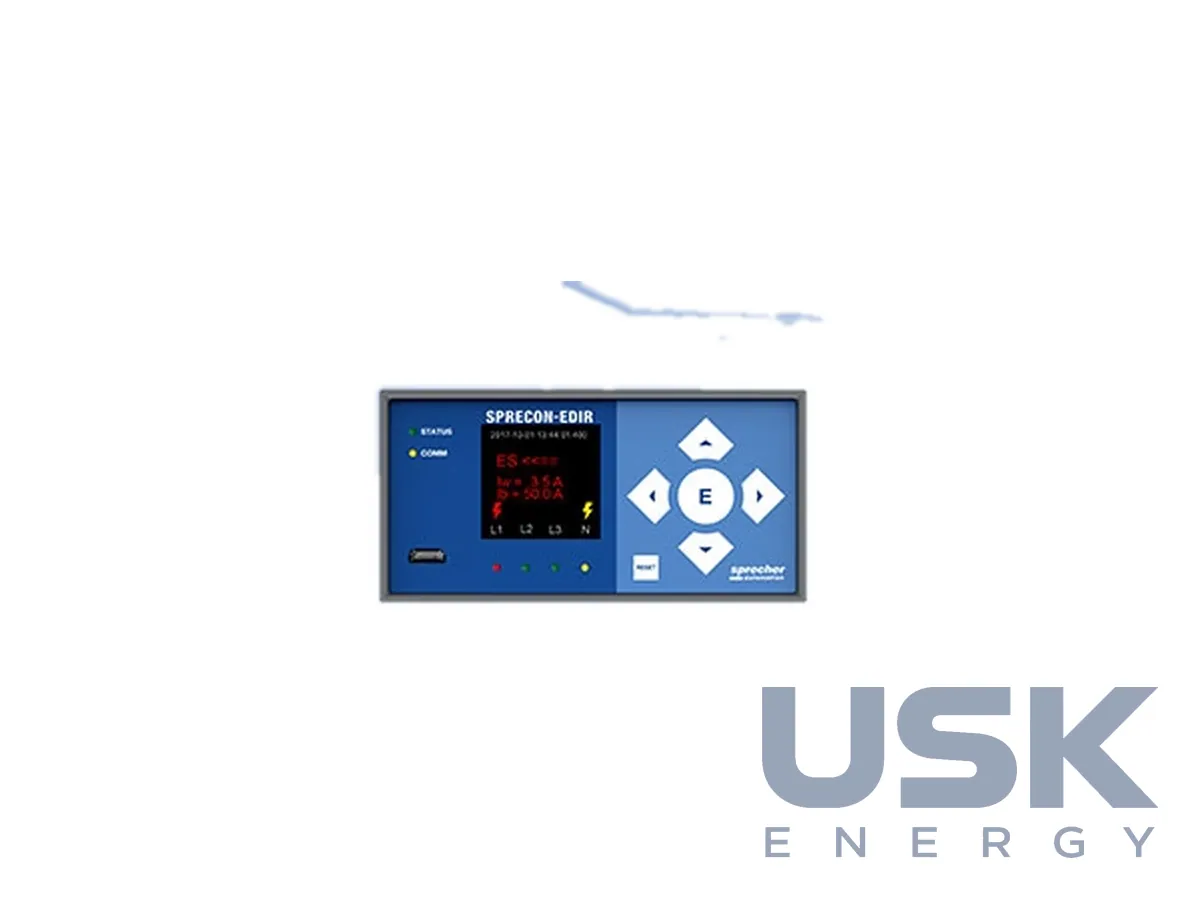

Sprecher Automation SPRECON-EDIR — спрямований покажчик замикань на землю та КЗ у мережах СН
SPRECON-EDIR — спрямований покажчик замикань на землю та коротких замикань Sprecher Automation для постійного контролю мереж СН 10–35 кВ. Він працює в компенсованих, ізольованих і глухозаземлених мережах і одночасно застосовує кілька методів локалізації пошкодження. Функцію випускають окремим приладом у щитовому корпусі та програмним модулем у пристроях SPRECON-E-P DS6 і DD6.
- Мережі
- компенсовані, ізольовані, глухозаземлені мережі СН
- Функція
- постійний контроль, кілька методів локалізації замикання одночасно, пріоритезація в одне повідомлення
- Виконання
- окремий прилад у щитовому корпусі за IEC 61554 96×48×90 мм; програмний модуль у SPRECON-E-P DS6 і DD6
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Покажчик встановлюють на розподільних підстанціях, пунктах секціонування та в цифрових трансформаторних пунктах, щоб диспетчер швидко знаходив пошкоджену ділянку лінії. Прилад аналізує водночас кілька різних методів визначення напрямку й місця замикання на землю. Результати окремих методів можна обʼєднати з пріоритетами в одне підсумкове повідомлення, і локалізація стає достовірнішою, ніж за одним методом. Короткі замикання фіксує той самий прилад.
Функція EDIR існує в трьох формах. Окремий прилад SPRECON-EDIR має щитовий корпус за IEC 61554 розміром 96×48×90 мм (Ш×В×Г). Та сама функція вбудовується програмним модулем у серії SPRECON-E-P DS6 (комбіновані пристрої максимального струмового захисту та керування) і SPRECON-E-P DD6 (комбіновані пристрої дистанційного захисту та керування). Програмне забезпечення для всіх серій однакове й побудоване на базі SPRECON-EDIR, тому логіка вказання замикань однакова в усіх виконаннях. Окремий прилад зручний там, де захист приєднання вже встановлено і міняти його не планують.
У комбінованих пристроях SPRECON-E-P функція EDIR виконується зі зниженим пріоритетом відносно основної захисної функції пристрою. Керування, вказання замикань на землю та захист у цих пристроях послідовно розділені, тож функції не впливають одна на одну. Захист, керування й покажчик замикань у такому разі обʼєднано в одному пристрої приєднання.
Вимірювальні кола підключають через адаптери. Є адаптер для малосигнальних вимірювальних перетворювачів 3,25/√3 В змінного струму за IEC 61869-10/11 і адаптери для звичайних вторинних кіл 100, 110, 115 та 120 В змінного струму. Виробник позиціонує прилад однаково для цифрових трансформаторних пунктів і для установок середньої напруги. У ньому є функції автоматизації, мережевого звʼязку та ІТ-безпеки, потрібні для роботи в складі цифрової мережі.
Покажчик розрахований на мережі 10–35 кВ, зокрема з дугогасними реакторами, де його застосовують разом із регулятором SPRECON-E-EREG. У звʼязці з платформою SPRECON для керування, захисту й телемеханіки та візуалізацією SPRECON-V460 він входить у систему автоматизації розподільної мережі. Виробник публікує окремий документ «Розширена спрямована індикація замикань на землю та КЗ (SPRECON-EDIR)».
Технічні характеристики
| Мережі | компенсовані, ізольовані, глухозаземлені мережі СН |
|---|---|
| Функція | постійний контроль, кілька методів локалізації замикання одночасно, пріоритезація в одне повідомлення |
| Виконання | окремий прилад у щитовому корпусі за IEC 61554 96×48×90 мм; програмний модуль у SPRECON-E-P DS6 і DD6 |
Запит ціни та строку поставки
Sprecher Automation SPRECON-EDIR — спрямований покажчик замикань на землю та КЗ у мережах СН, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
У мережах з яким режимом нейтралі працює SPRECON-EDIR?
У компенсованих, ізольованих і глухозаземлених мережах СН 10–35 кВ. У мережах із дугогасними реакторами його застосовують разом із регулятором SPRECON-E-EREG.
Які виконання функції EDIR доступні?
Окремий прилад у щитовому корпусі за IEC 61554 розміром 96×48×90 мм і програмний модуль у пристроях SPRECON-E-P DS6 та DD6. Програмне забезпечення в усіх виконаннях однакове.
Чи впливає EDIR на захисні функції комбінованого пристрою SPRECON-E-P?
Ні, у SPRECON-E-P функція EDIR виконується зі зниженим пріоритетом відносно основного захисту. Функції керування, вказання замикань і захисту розділені й не впливають одна на одну.
