Sprecher Automation SPRECON-E-T3 — компактні модулі телемеханіки та автоматизації
SPRECON-E-T3 — компактні модулі телемеханіки та автоматизації Sprecher Automation для обʼєктів із малим і середнім обсягом інформації. У системі телемеханіки модуль працює головною станцією або контрольованим пунктом, з функціями автоматизації чи без них. Їх ставлять на трансформаторних підстанціях 10/0,4 кВ, розподільних пунктах, обʼєктах ВДЕ та насосних станціях.
- Обсяг інформації
- малий і середній
- Роль
- центральна станція або контрольований пункт, із функціями автоматизації або без
- Протоколи
- IEC 60870-5-104 (Ethernet), IEC 60870-5-101; опційно Modbus та ін.
- Функції
- вебсервер, резервне копіювання на змінний носій, функціональний план IEC 61131-3 (опц.), панель (опц.), GPRS-модем (опц.), VPN
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

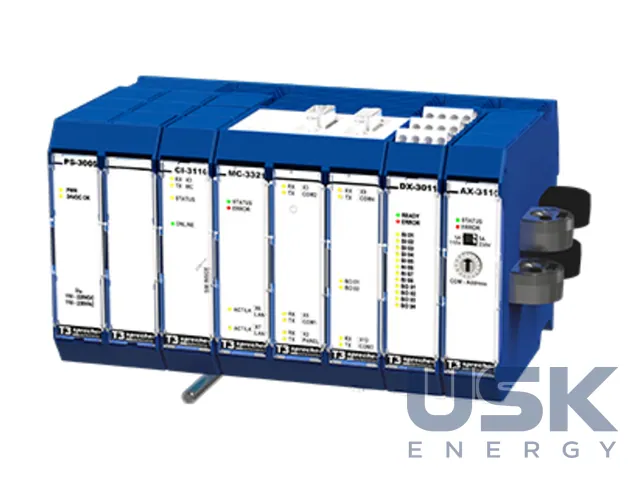

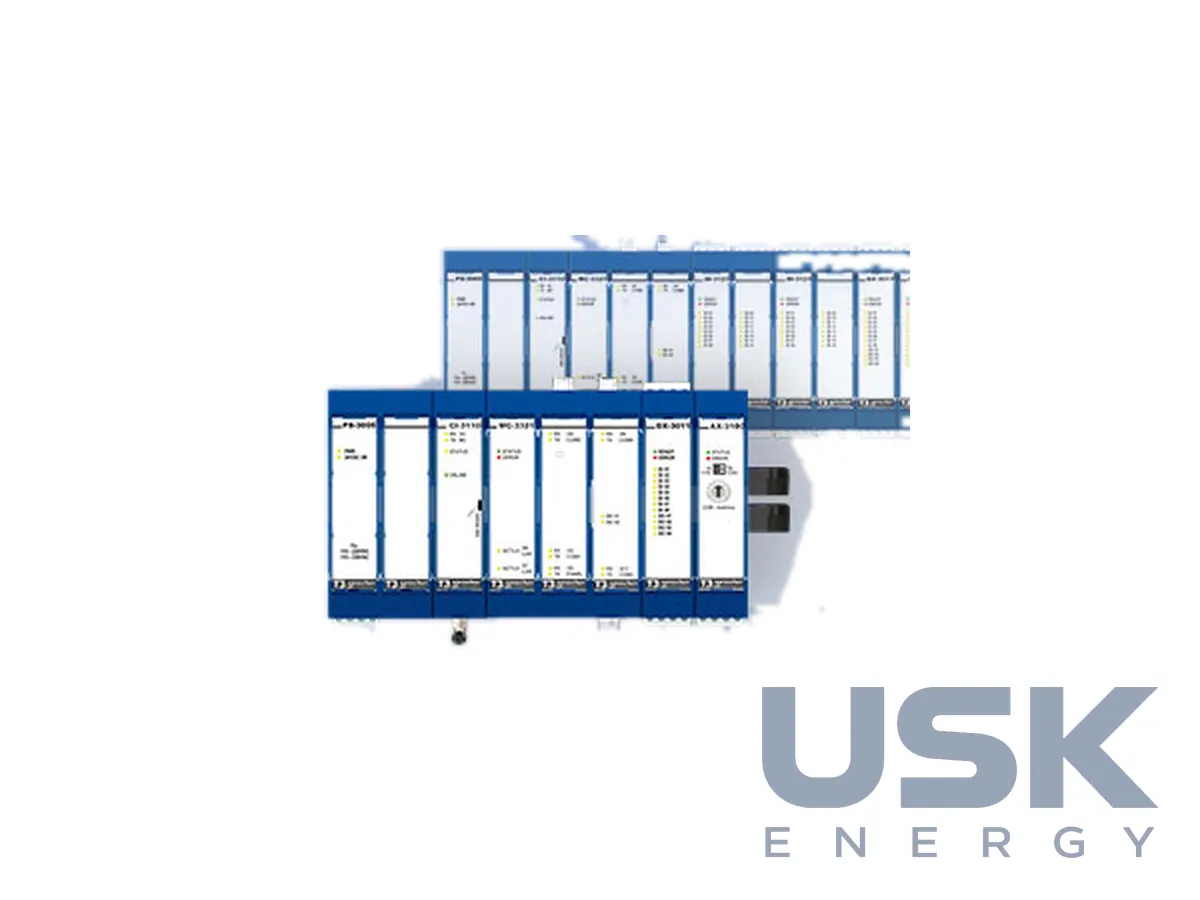

Пристрій складається з процесорного модуля та потрібних за проєктом модулів введення-виведення, звʼязаних внутрішньою шиною та модулем живлення. Монтаж на DIN-рейку, процес підключають знімними гвинтовими клемами з кроком 5,08 мм. Конфігурація включає до 16 дискретних входів на 24/48-60/110/220 В DC, до 8 аналогових входів 0…±20 мА або 0…±10 В, одиночні та подвійні команди. Живлення 24–60 В DC або 110–250 В DC і 110–230 В AC 50/60 Гц.
Стандартні протоколи звʼязку — IEC 60870-5-104 (Ethernet) та IEC 60870-5-101, опційно доступні інші протоколи системного сімейства SPRECON, наприклад Modbus. Технічний документ називає серед протоколів також IEC 61850. 2 інтерфейси Ethernet розділяють мережі й виконують функції шлюзу, мережевий звʼязок іде через VPN. Опційно ставлять GPRS-модем. Час синхронізують від DCF77, GPS або NTP.
Вбудований вебсервер показує технологічну та системну інформацію. Параметрування зберігається на змінному носії, з його допомогою виконують резервне копіювання та відновлення пристрою, що спрощує заміну модуля на обʼєкті. Логіку програмують функціональним планом за IEC 61131-3 (опційно), доступні також AWL, FUP і булева логіка. Опційно встановлюється панель керування, на лицьовій панелі 25 вільно параметрованих світлодіодів.
Модулі відповідають EN 55022, IEC 60255, IEC 60870-2-1, IEC 61000-4 і IEC 61000-6-5, мають маркування CE. Граничний діапазон температур від −25 до +70 °C постачають на запит. Для SPRECON-E-T3 виробник публікує дані про середнє напрацювання на відмову (MTBF) як підтвердження високої готовності телемеханіки.
Сфери застосування охоплюють електропостачання, розподільні пристрої ВН і СН, АСК ТП електростанцій, розумні мережі, водопостачання й водовідведення, газо- й нафтопостачання, тепло- та холодопостачання, транспортну техніку на кшталт тунелів. Для великих обʼєктів T3 доповнюють модульні пристрої SPRECON-E-C, а в компактних шафах SPREBOX-DA модулі автоматизують трансформаторні пункти й обʼєкти розподіленої генерації. На приєднаннях генерації в таких шафах поруч із T3 стоїть пристрій захисту SPRECON-E-P DS6. Застосування — трансформаторні підстанції 10/0,4 кВ, розподільні пункти, обʼєкти ВДЕ, насосні станції та обʼєкти комунального господарства.
Технічні характеристики
| Обсяг інформації | малий і середній |
|---|---|
| Роль | центральна станція або контрольований пункт, із функціями автоматизації або без |
| Протоколи | IEC 60870-5-104 (Ethernet), IEC 60870-5-101; опційно Modbus та ін. |
| Функції | вебсервер, резервне копіювання на змінний носій, функціональний план IEC 61131-3 (опц.), панель (опц.), GPRS-модем (опц.), VPN |
| Підключення | знімні гвинтові клеми |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-T3 — компактні модулі телемеханіки та автоматизації, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 50 |
| Митний тариф КНР | 8537 10 12 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які протоколи підтримує SPRECON-E-T3?
Стандартно IEC 60870-5-104 через Ethernet та IEC 60870-5-101, опційно Modbus та інші протоколи сімейства SPRECON. Технічний документ називає також IEC 61850.
Скільки входів має модуль?
До 16 дискретних входів на 24/48-60/110/220 В DC і до 8 аналогових входів 0…±20 мА або 0…±10 В.
Чи можна використати SPRECON-E-T3 як головну станцію телемеханіки?
Так, модуль працює головною станцією або контрольованим пунктом, з функціями автоматизації чи без них. Для обʼєктів із великим обсягом інформації застосовують модульні пристрої SPRECON-E-C.
