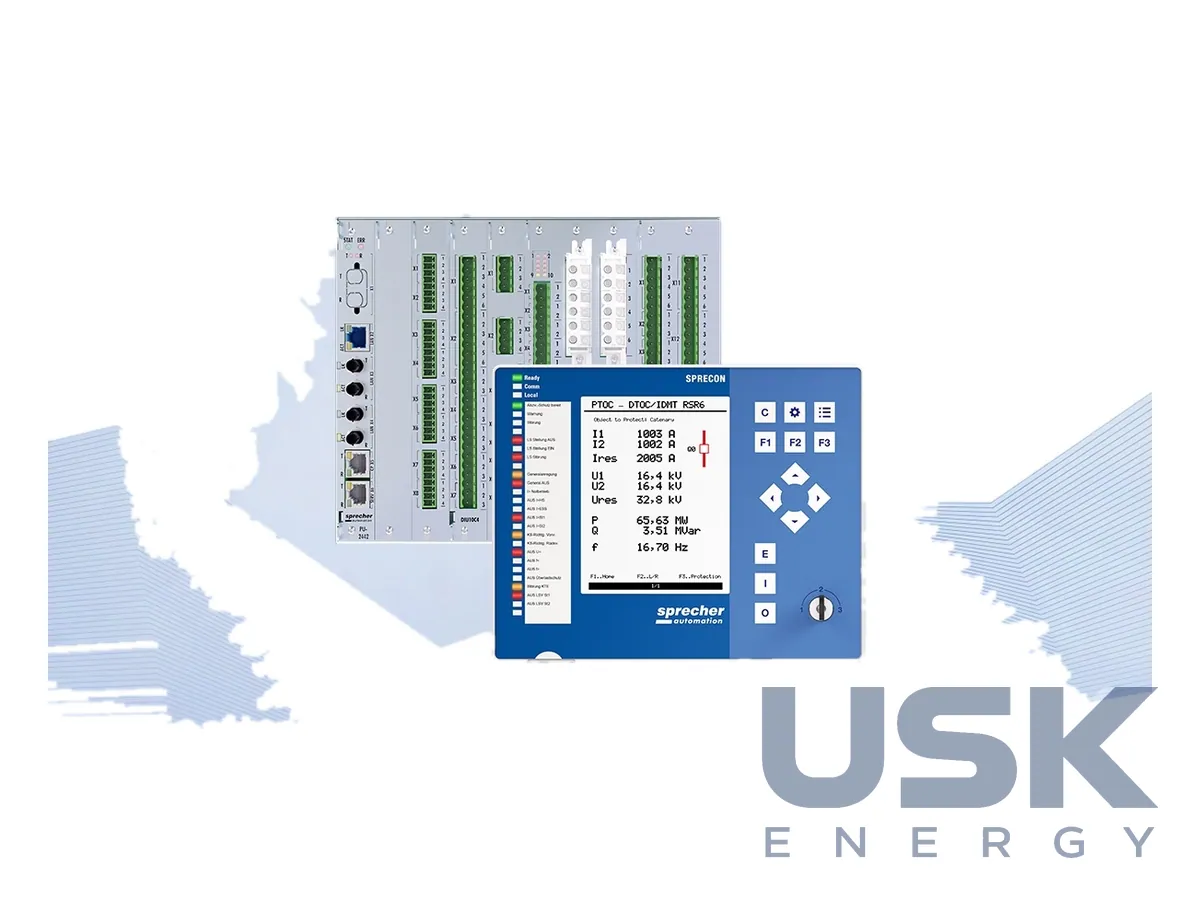

Sprecher Automation SPRECON-E-P RS..6 — максимальний струмовий захист тягового електропостачання 16,7/25/50 Гц
SPRECON-E-P RS..6 — модульні пристрої максимального струмового захисту Sprecher Automation для залізничних енергоустановок і мереж. Їх застосовують як основний або резервний захист розподільних пристроїв і установок контактної мережі змінного струму 16,7, 25 і 50 Гц. Пристрої виконання RS..6-2 поряд із захистом і вимірюваннями керують вимикачами.
- Обʼєкт
- фідери контактної мережі з одно- та двобічним живленням, тягові РП, тягові лінії та трансформатори
- Частота мережі
- 16,7 Гц, 25 Гц, 50 Гц
- Системи
- однопровідні та двопровідні (AC) контактні мережі
- Виконання
- RS..6-2 — модульне, з керуванням вимикачем
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Захисні функції селективно захищають фідери контактної мережі з одно- та двобічним живленням. Пристрій також працює захистом тягового розподільного пристрою, вищестоящим захистом закритих РП або резервним захистом трансформаторів, збірних шин, фідерів контактної мережі та ПЛ у тягових установках. Пристрої кваліфіковано для контактних мереж змінного струму в однопровідному та двопровідному виконанні, розподільних пристроїв живлення контактної мережі, тягових трансформаторів і тягових ліній електропередачі, а також для підʼєднання сторонніх нетягових споживачів до тягової мережі.
Найшвидші ступені розраховано на великі струми КЗ тягової мережі. Струмова відсічка, захист від замикання на конструкцію (Gerüstschlussschutz) і захист бака ізольовано встановлених трансформаторів або котушок мають час вимкнення не більше 2,5 мс у звʼязці з електронно підсиленими командними виходами. Пристрій може одночасно керувати максимум 64 безпотенційними командними виходами. Захист, вимірювання та керування вимикачем фідера зібрано в одному пристрої, тож окремий контролер на приєднанні контактної мережі не обовʼязковий.
Багатофункціональні пристрої SPRECON-E-P RS..6-2 побудовано за модульним принципом на стандартизованих апаратних модулях. До базового набору функцій додають захисні функції пакетами розширення. Пакет 1 містить ненаправлений тяговий максимальний струмовий захист, пакет 2 направлений. Системні захисні функції деяких пакетів реалізовано в мікропрограмі як самостійні функції, без окремих апаратних модулів. В основі лежить та сама перевірена концепція платформи SPRECON-E, що й у мережевих захистах виробника.

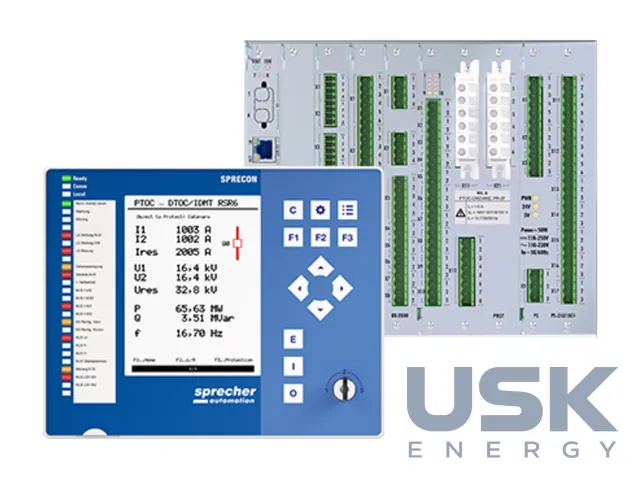

Виносна панель керування має кольоровий дисплей високої роздільності, з неї виконують потрібні оперативні дії та повне налаштування захисту на місці. Процес і стан пристрою відображаються в кольорі на великому РК-дисплеї, додатково є вільно програмовані світлодіоди та окремі навігаційні клавіші для переходу між сторінками й підменю. Частину керування параметрують у SPRECON-E Designer методом drag & drop, вбудований Display Editor формує екрани панелі. Виробник публікує технічний документ «Мультифункціональний тяговий максимальний струмовий захист (SPRECON-E-P RS..6)».
Застосування — тягові підстанції та пости секціонування залізниць змінного струму 16,7 Гц (мережі Австрії, Німеччини, Швейцарії) і 25/50 Гц, фідери контактної мережі, підʼєднання нетягових споживачів. Ці пристрої входять у комплектацію тягових КРУ SPREPOWER того самого виробника.
Технічні характеристики
| Обʼєкт | фідери контактної мережі з одно- та двобічним живленням, тягові РП, тягові лінії та трансформатори |
|---|---|
| Частота мережі | 16,7 Гц, 25 Гц, 50 Гц |
| Системи | однопровідні та двопровідні (AC) контактні мережі |
| Виконання | RS..6-2 — модульне, з керуванням вимикачем |
| Пакети | додаткові захисні функції як пакети розширення |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-P RS..6 — максимальний струмовий захист тягового електропостачання 16,7/25/50 Гц, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якої частоти тягової мережі підходить SPRECON-E-P RS..6?
Для мереж 16,7 Гц, 25 Гц і 50 Гц, в однопровідному та двопровідному виконанні контактної мережі змінного струму.
Яка швидкодія швидких ступенів захисту?
Струмова відсічка, захист від замикання на конструкцію та захист бака мають час вимкнення не більше 2,5 мс з електронно підсиленими командними виходами.
Чи керує пристрій вимикачем фідера?
Так, виконання RS..6-2 поряд із захистом і вимірюваннями керує вимикачами. Одночасно можна керувати максимум 64 безпотенційними командними виходами.
