Sprecher Automation SPRECON-E-P DS..4/DS..6 — максимальний струмовий захист ліній, трансформаторів і двигунів СН/ВН

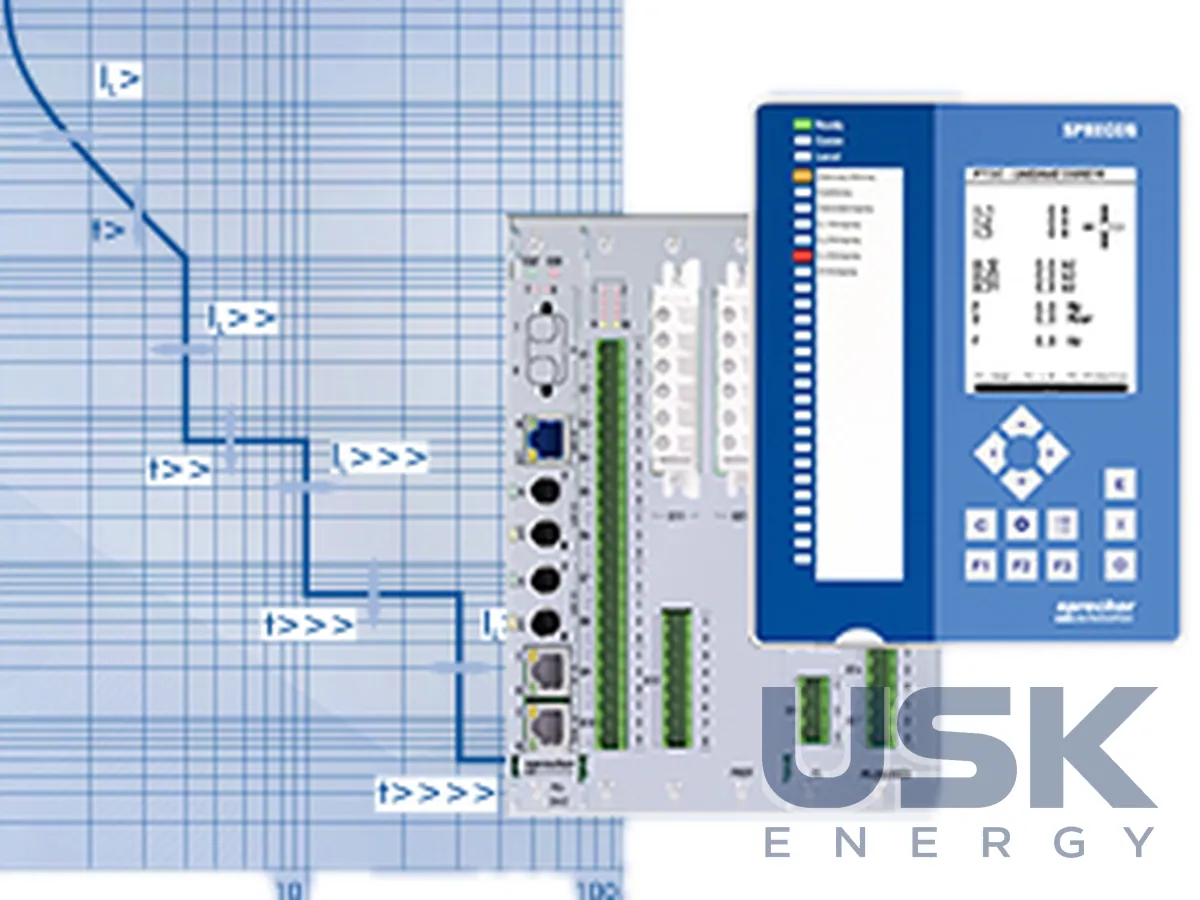

SPRECON-E-P DS..4/DS..6 — серія пристроїв максимального струмового захисту Sprecher Automation для ліній, трансформаторів і двигунів за будь-якого режиму нейтралі. Пристрої виконано на стандартизованих апаратних модулях з єдиною мікропрограмою та однаковим набором захисних функцій. Їх ставлять у КРУ 6–35 кВ розподільних мереж і промислових підприємств і як резервний захист приєднань 110 кВ.
- Серії
- DS..4 (компактна, зокрема з живленням від ТС), DS..6-1 (захист із керуванням), DS..6-0 (компактна), DS..6-2 (комбінована)
- Обʼєкти
- лінії з одно- та двобічним живленням, трансформатори, двигуни, нейтралеутворювачі; будь-який режим нейтралі
- Функції
- МСЗ, захист двигуна, напруга/частота, переміжні замикання на землю, Q-U<, корекція Io, АПВ, ВМП, AFE, синхрочек (пакети DS..6-0)
- Набори уставок
- 4
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Захисні функції розраховані на селективний захист кабельних і повітряних ліній з одно- та двобічним живленням, трансформаторів і двигунів. Конструкція модульна й масштабована, тож з тих самих модулів збирають компактні пристрої під конкретне приєднання. Типові сфери охоплюють комбіновані пристрої захисту та керування в мережах СН енергокомпаній, контролери приєднання з резервним захистом у мережах ВН і промислові розподільні пристрої.
DS..4 — компактні реле з великою кількістю варіантів вимірювальних кіл і малою глибиною. Вони легко стають на місце старих пристроїв, наприклад RN1 від Sprecher Energie, і вигідні на простих відгалуженнях. Виконання з живленням від трансформаторів струму інтегрує всі джерела живлення, зокрема енергію вимкнення, запасену в конденсаторі, і на ньому будують автономний резервний захист трансформаторів. Реле мають памʼять подій і аварійних даних для розбору пошкоджень, ними керують з вбудованої клавіатури та дворядкового РК-дисплея.
Серія DS..6-1 прийшла на зміну D..2 і суттєво розширила набір функцій. Легка пласка виносна панель із великим повнографічним РК-дисплеєм вбудовується у двері, вузький корпус 24TE заощаджує місце в релейному відсіку. Пристрій містить усі функції захисту відгалуження, повний захист двигуна та новий обʼєкт захисту «нейтралеутворювач». Є захисти за напругою та частотою, обробка переміжних замикань на землю, захист Q-U<, корекція струму нульової послідовності, багато ступенів, 4 набори уставок, комбінаційна й послідовна логіка без програмування й опційне керування вимикачем.
DS..6-0 — компактні пристрої з виносною панеллю, до базового набору функцій яких додають пакети розширення. Пакет 1 містить АПВ, передавання сигналів і обробку переміжних замикань. Пакет 2 додає визначення місця пошкодження, Q-U<, захисти за напругою та частотою і функцію автоматичного частотного розвантаження AFE. Пакети 3 і 4 обʼєднують попередні, пакет 4 доповнено синхрочеком. Пристрої виконують і розвʼязку від мережі.
Повне налаштування захисту можливе на місці з панелі без програми SPRECON-E COMM-3, логіку й екрани конфігурують у SPRECON-E Designer із вбудованим DISPLAY EDITOR. У комбінованих виконаннях D..6-2 захисна й керувальна частини мають окремі моделі даних, мікропрограми, параметрування та паролі, тож оновлення частини керування не потребує повторної перевірки захисту й вимкнення приєднання. Застосування — КРУ 6–35 кВ розподільних мереж і промислових підприємств, резервний захист приєднань 110 кВ, модернізація чинних підстанцій.
Технічні характеристики
| Серії | DS..4 (компактна, зокрема з живленням від ТС), DS..6-1 (захист із керуванням), DS..6-0 (компактна), DS..6-2 (комбінована) |
|---|---|
| Обʼєкти | лінії з одно- та двобічним живленням, трансформатори, двигуни, нейтралеутворювачі; будь-який режим нейтралі |
| Функції | МСЗ, захист двигуна, напруга/частота, переміжні замикання на землю, Q-U<, корекція Io, АПВ, ВМП, AFE, синхрочек (пакети DS..6-0) |
| Набори уставок | 4 |
| Корпус | вузький 24TE або середній; виносна панель із графічним РК |
| ПЗ | SPRECON-E COMM-3, SPRECON-E Designer |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-P DS..4/DS..6 — максимальний струмовий захист ліній, трансформаторів і двигунів СН/ВН, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим DS..4 відрізняється від DS..6?
DS..4 є компактним реле з малою глибиною, вбудованою клавіатурою і дворядковим РК-дисплеєм, зручним для заміни старих пристроїв. DS..6 мають виносну повнографічну панель, вузький корпус 24TE і розширений набір функцій, зокрема повний захист двигуна.
Чи можна побудувати автономний резервний захист трансформатора?
Так, виконання DS..4 з живленням від трансформаторів струму використовує енергію вимкнення, запасену в конденсаторі. На ньому будують автономний резервний захист трансформаторів.
Які пакети розширення є для DS..6-0?
Пакет 1 додає АПВ, передавання сигналів і переміжні замикання, пакет 2 визначення місця пошкодження, Q-U<, захисти за напругою й частотою та AFE. Пакети 3 і 4 обʼєднують їх, пакет 4 має ще синхрочек.
