Sprecher Automation SPRECON-E-P DQ6 — диференційний захист трансформаторів і двигунів
SPRECON-E-P DQ6 — серія багатофункціональних пристроїв Sprecher Automation з диференційним захистом трансформаторів як основною функцією. Їх застосовують як основний захист трансформаторів СН і ВН за всіх поширених режимів нейтралі, а з тепловою моделлю й захистами за напругою також на двигунах СН. Пристрої поєднують захист, керування та автоматизацію приєднання.
- Обʼєкт
- трансформатори СН/ВН за будь-якого режиму нейтралі; двигуни СН
- Функції
- диференційний захист фаз, земляний диференційний захист із гальмуванням, виключення Io, блокування за кидком струму та перезбудженням
- МСЗ
- UMZ/AMZ фаз і землі, 3 ступені на кожен бік
- Інші
- захист зворотної послідовності, ПРВВ 2 ступені на бік, теплова модель і захисти за напругою (двигуни)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Поряд із диференційним захистом за фазними струмами пристрої мають диференційний захист від замикань на землю з гальмуванням за характеристикою, виключення складової нульової послідовності, блокування при ввімкненні за кидком струму намагнічування та при перезбудженні (за 5-ю гармонікою). Максимальні струмові захисти багатоступеневі й налаштовуються окремо для кожної обмотки. Для двигунів середньої напруги додано теплову модель і захисти від підвищення та зниження напруги.
Незалежний і залежний МСЗ (UMZ/AMZ) для фазних і земляних пошкоджень триступеневий, з окремим налаштуванням для кожного боку. Є захист зворотної послідовності та ПРВВ, двоступеневий для кожного боку. Захист від перевантаження провідників і трансформаторів нейтралі має 2 теплові моделі з призначенням на бік. Ступені сигналізації за струмом (3× IL>meld, 3× IE>meld) доповнюють велику кількість ступенів для сигналізації та вимкнення, уставки зведено в 4 перемикані набори. Комбінаційна та послідовна логіка налаштовується без програмування через віртуальні дискретні входи, керування вимикачем опційне.
Серія має виконання SPRECON-E-P DQ..6-1 (пристрій захисту з функцією керування) і SPRECON-E-P DQ..6-2 (модульний комбінований пристрій захисту й керування). Пристрій може також керувати до 4 комутаційними апаратами. У комбінованих пристроях D..6-2 захисна й керувальна частини суворо розділені, з окремими моделями даних, мікропрограмами, параметруванням і паролями. Тому оновлення параметрів або прошивки частини керування не потребує повторної перевірки захисту й вимкнення приєднання. Частину керування конфігурують у SPRECON-E Designer із вбудованим DISPLAY EDITOR, проєктування спирається на типізацію однакових типів комірок у базі даних.

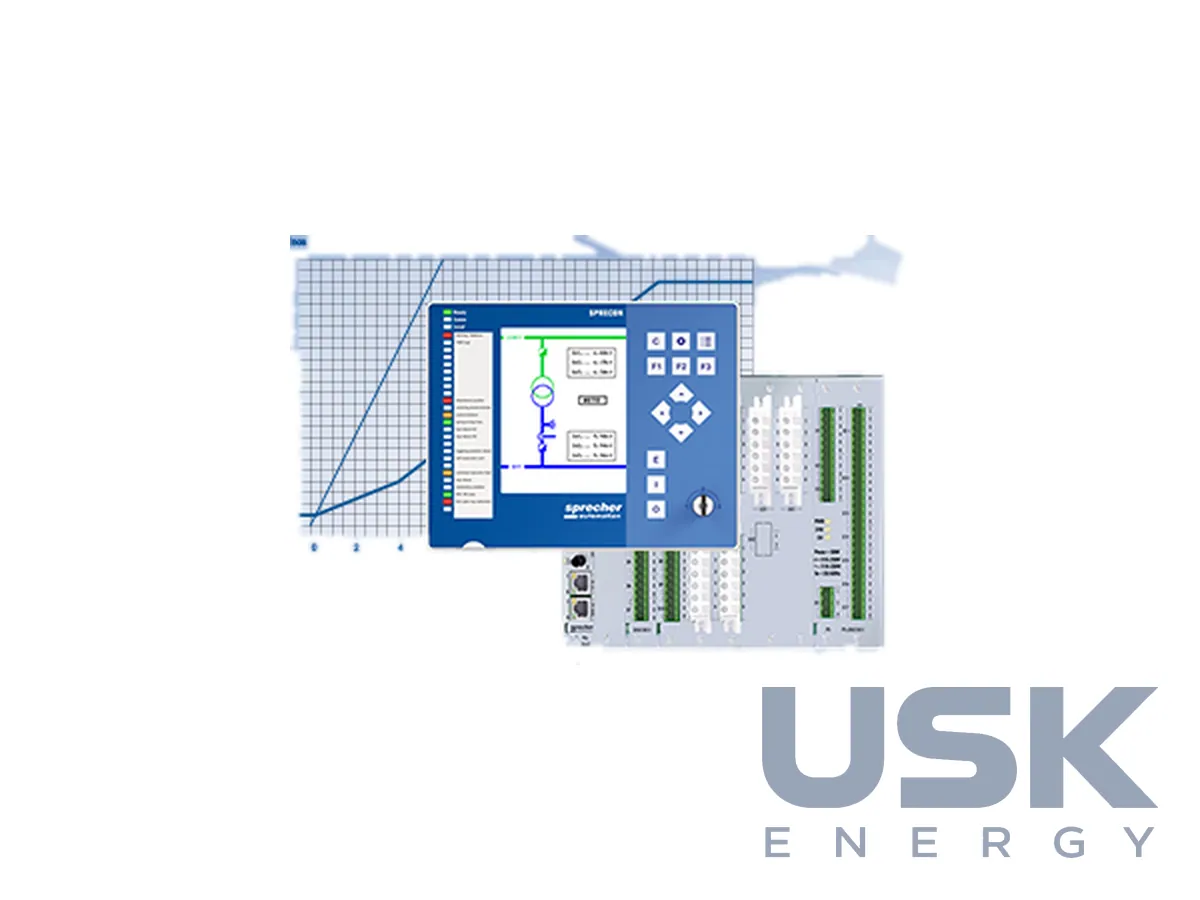

Виносна пласка панель із великим повнографічним РК-дисплеєм вбудовується у двері комірки. З неї виконують усі оперативні дії й повне налаштування захисту на місці, зручність порівнянна з програмою SPRECON-E COMM-3 на ПК. Габарити 131/212/436 × 176 × 257 мм (Ш×В×Г) разом зі зʼєднувальним кабелем. Номінальний струм 1 або 5 А вибирають підключенням на клемах. Інтерфейси RS232, RS422/485, оптоволокно та Ethernet 10/100 Мбіт.
Для диференційного захисту трансформаторів із віддаленим кінцем є виконання SPRECON-E-P D3Qpi6 з каналом звʼязку. Застосування — силові трансформатори підстанцій 110/20 кВ і 20/0,4 кВ, трансформатори електростанцій і промислових ГЗП, великі двигуни СН.
Технічні характеристики
| Обʼєкт | трансформатори СН/ВН за будь-якого режиму нейтралі; двигуни СН |
|---|---|
| Функції | диференційний захист фаз, земляний диференційний захист із гальмуванням, виключення Io, блокування за кидком струму та перезбудженням |
| МСЗ | UMZ/AMZ фаз і землі, 3 ступені на кожен бік |
| Інші | захист зворотної послідовності, ПРВВ 2 ступені на бік, теплова модель і захисти за напругою (двигуни) |
| Набори уставок | 4 |
| Варіанти | DQ6 (трансформатори й двигуни), D3Qpi6 (з каналом звʼязку) |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-P DQ6 — диференційний захист трансформаторів і двигунів, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких режимів нейтралі підходить SPRECON-E-P DQ6?
Для всіх поширених режимів нейтралі на рівнях СН і ВН. Пристрій застосовують як основний захист трансформаторів, наприклад 110/20 кВ і 20/0,4 кВ.
Чи можна захищати двигуни середньої напруги?
Так, для двигунів СН є теплова модель і захисти від підвищення та зниження напруги. МСЗ налаштовується окремо для кожного боку, 3 ступені на бік.
Чи потрібна повторна перевірка захисту після оновлення частини керування?
Ні, у комбінованих пристроях D..6-2 захисна й керувальна частини мають окремі моделі даних, мікропрограми, параметрування та паролі. Оновлення частини керування не потребує перевірки захисту й вимкнення приєднання.
