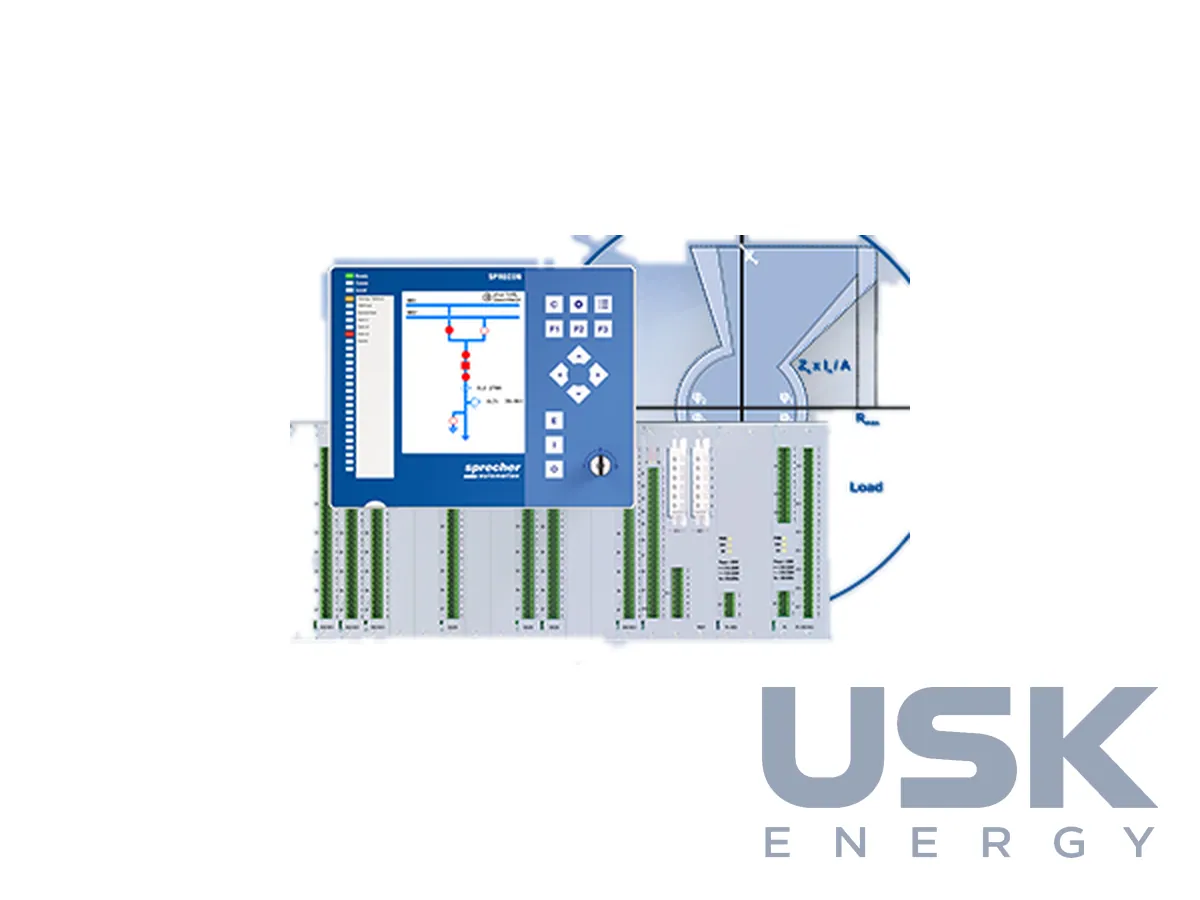

Sprecher Automation SPRECON-E-P DD6 — дистанційний захист ПЛ і кабелів СН/ВН
SPRECON-E-P DD6 — серія пристроїв дистанційного захисту Sprecher Automation, основний захист повітряних ліній і кабелів середньої та високої напруги. Пристрої працюють у всіх поширених мережах і за всіх режимів нейтралі, типово на лініях 20–110 кВ. Як резервний захист вони прикривають також трансформатори та збірні шини.
- Обʼєкт
- повітряні лінії та кабелі СН і ВН, будь-який режим нейтралі
- Керування вимикачем
- триполюсне, трифазне АПВ
- Пуск
- за струмом, за мінімальним опором, за струмом із контролем напруги; контроль 6 петель
- Дод. функції
- захисти за напругою/частотою, переміжні замикання на землю, Q-U<
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пуск вбудовано кількох видів, з одночасним контролем опору шести вимірювальних петель. До пуску за струмом і за мінімальним опором додано пуск за струмом із контролем напруги, тож селективність і чутливість зберігаються за будь-яких навантажень. Керування вимикачем триполюсне, вимкнення та ввімкнення доповнює трифазне автоматичне повторне ввімкнення.
До перевірених алгоритмів захисту та вимірювання додано нові функції. Це захисти за напругою та частотою, обробка переміжних замикань на землю і захист Q-U<. Точність підвищено, ступенів сигналізації та вимкнення багато, уставки зведено в 4 перемикані набори. Є засоби перевірки та введення в експлуатацію, вибір мінімального утримання реле, комбінаційна й послідовна логіка без програмування (віртуальні дискретні входи) і логічні звʼязки для вихідних реле. Керування вимикачем опційне, тож той самий пристрій ставлять і як окремий захист, і як захист із керуванням приєднанням.
Конструкція модульна. Легка пласка виносна панель оператора вбудовується у двері комірки, великий повнографічний РК-дисплей наочно показує вимірювання та спрощує керування й аналіз. З панелі виконують усі оперативні дії й повне налаштування захисту на місці без програми SPRECON-E COMM-3. Вузький корпус пристрою захисту заощаджує місце в релейному відсіку, доступне також компонування в середньому корпусі.
Поряд із суто захисними пристроями SPRECON-E-P D..6-1 випускають комбіновані пристрої DD..6-2, які захищають обладнання й водночас виконують керування та контроль. Їх розширюють модулями вимірювальних трансформаторів, аналогових входів і виходів 0–20 мА, дискретних входів і виходів і резервованим блоком живлення. Корпуси середній і великий, на 10 і 21 слот. Захисна та керувальна частини суворо розділені, з окремими моделями даних, мікропрограмами, параметруванням і паролями. Тому оновлення параметрів або прошивки частини керування не потребує повторної перевірки захисту й вимкнення приєднання.
Частина керування побудована на базі даних із типізацією за однаковими типами приєднань, що спрощує проєктування великих систем. Для звʼязку із системами керування різних виробників підтримуються стандартні та фірмові протоколи. Застосування — лінії 20–110 кВ розподільних і магістральних мереж, кабельні мережі міст, резервний захист трансформаторів і шин.
Технічні характеристики
| Обʼєкт | повітряні лінії та кабелі СН і ВН, будь-який режим нейтралі |
|---|---|
| Керування вимикачем | триполюсне, трифазне АПВ |
| Пуск | за струмом, за мінімальним опором, за струмом із контролем напруги; контроль 6 петель |
| Дод. функції | захисти за напругою/частотою, переміжні замикання на землю, Q-U< |
| Набори уставок | 4 |
| Виконання | DD..6-1 (захист), DD..6-2 (комбіноване, корпус на 10 або 21 слот) |
| Модулі розширення | ТС/ТН, аналогові входи/виходи 0–20 мА, дискретні, резервне живлення |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-P DD6 — дистанційний захист ПЛ і кабелів СН/ВН, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки вимірювальних петель контролює SPRECON-E-P DD6?
Пристрій одночасно контролює опір 6 вимірювальних петель. Пуск можливий за струмом, за мінімальним опором і за струмом із контролем напруги.
Чи є в пристрої АПВ?
Так, керування вимикачем триполюсне з трифазним автоматичним повторним ввімкненням.
Які корпуси має комбіноване виконання DD..6-2?
Середній і великий корпуси на 10 і 21 слот. Їх доповнюють модулями вимірювальних трансформаторів, аналогових входів і виходів 0–20 мА, дискретних сигналів і резервованим живленням.
