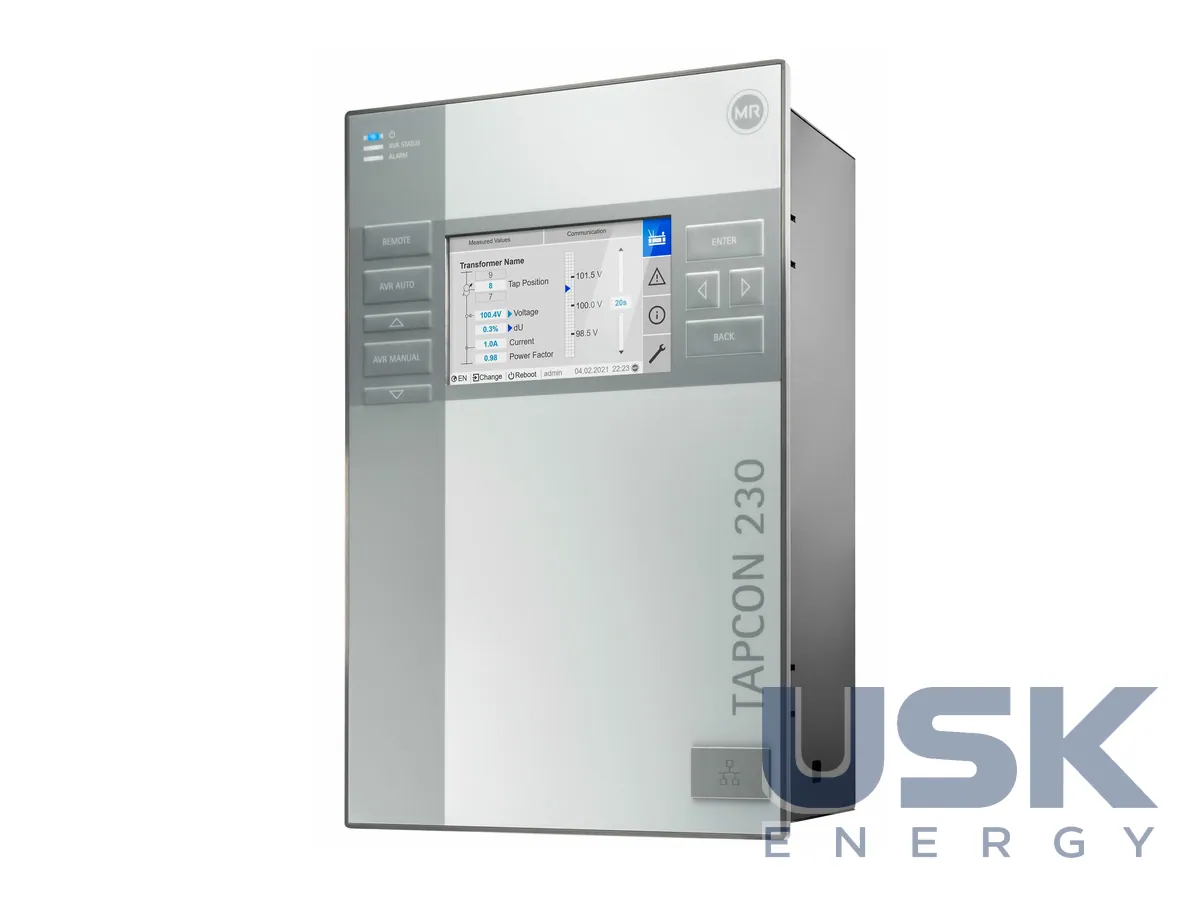

Reinhausen TAPCON 230 / 250 — регулятор напруги трансформатора з РПН

Опис

Автоматичний регулятор напруги TAPCON керує РПН силового трансформатора так, щоб вихідна напруга лишалася сталою за змін навантаження та напруги живильної мережі. Регулятор порівнює виміряну напругу трансформатора із заданою, і різниця між ними дає відхилення регулювання. Коли відхилення виходить за межі зони нечутливості довше заданої витримки часу, TAPCON дає команду приводу РПН на перемикання. Параметри підбирають під поведінку конкретної мережі, щоб регулювання було рівним, а кількість перемикань РПН невеликою. Лінійку випускають понад 50 років, продано понад 100 тисяч приладів.

TAPCON 230 виконано для ринків IEC, TAPCON 250 для ринку Північної Америки. Північноамериканське виконання має адаптерні панелі, тож його ставлять на місце старих регуляторів без переробки шафи, а за бажанням TAPCON 250 вбудовують і в корпус моторного приводу. Регулятор підтримує напругу за уставкою та працює з динамічною уставкою TDSC. Цей алгоритм змінює уставку залежно від режиму навантаження і допомагає тримати напругу в мережах з розосередженою генерацією, де потік потужності може змінювати напрям. Крім звичайного регулювання, прилади сімейства TAPCON керують і складнішими об'єктами, як-от триобмотковими трансформаторами, групами трансформаторів, фазоповоротними трансформаторами та шунтувальними реакторами.

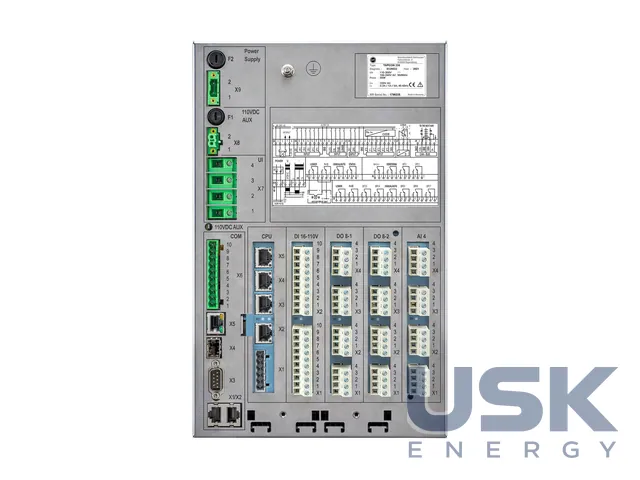

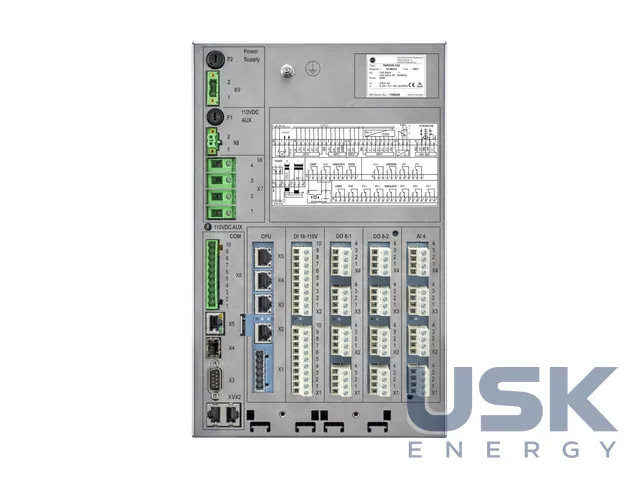

Апаратна частина TAPCON 230 нового покоління перероблена разом із програмним забезпеченням. Вимірювальні входи розраховані на вторинну напругу 57 to 135 V та вторинний струм 1 або 5 А від ТС і ТН. Є 16 дискретних входів у 2 гальванічно розв'язаних групах на DC 110 V, де логічний нуль відповідає ≤ 55 V, а одиниця ≥ 82.5 V. Залежно від виконання регулятор має 8 або 16 релейних виходів на DC 24 to 220 V та AC 230 V. Чотири аналогові входи з гальванічною розв'язкою працюють із сигналами 0…20 mA або 0…10 V, їх вільно призначають, наприклад, під положення РПН, температури чи дані DGA. Регулятор монтують урізно в панель або на стіну в окремому корпусі.

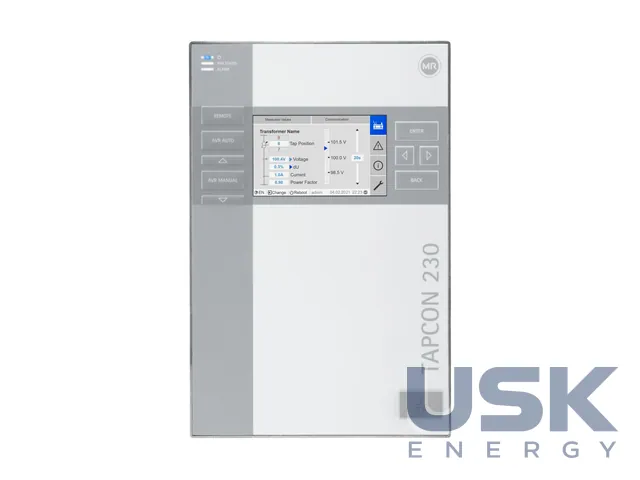

Зв'язок з АСК ТП іде за IEC 61850, DNP3 та іншими протоколами. Залежно від типу TAPCON підтримує IEC61850, IEC60870-5-101/103, DNP3 і MODBUS, тож його вписують у наявну систему автоматизації підстанції без шлюзів. Налаштування й перегляд стану виконуються через веб-HMI, є віддалений доступ. Графічний дисплей і робота через браузер скорочують час пусконалагодження, а централізоване керування, оновлення й розширення функцій виконують через портал MR. Розділ IT-безпеки в інструкції описує роботу інтерфейсів і стандарти шифрування.

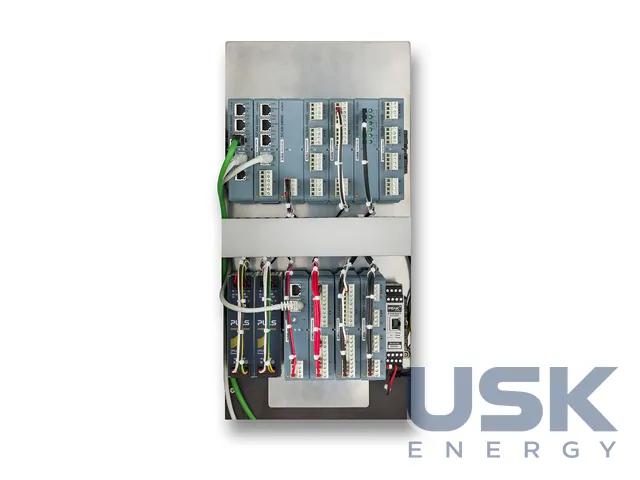

Під одну задачу можна вибрати потрібний набір модулів і функцій, від простого регулювання одного трансформатора до паралельної роботи кількох апаратів. Для служби експлуатації важливо, що регулятор зберігає налаштування алгоритму під конкретну мережу, і менша кількість зайвих перемикань напряму зменшує знос контактів РПН та подовжує інтервал між оглядами перемикача.
