Reinhausen ETOS — система автоматизації та моніторингу силового трансформатора

Опис

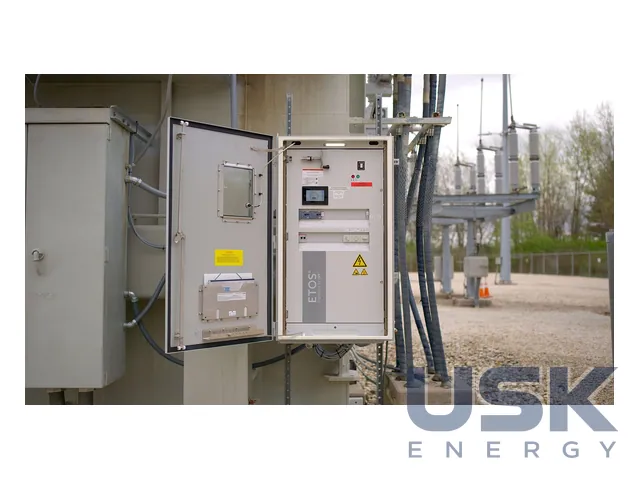

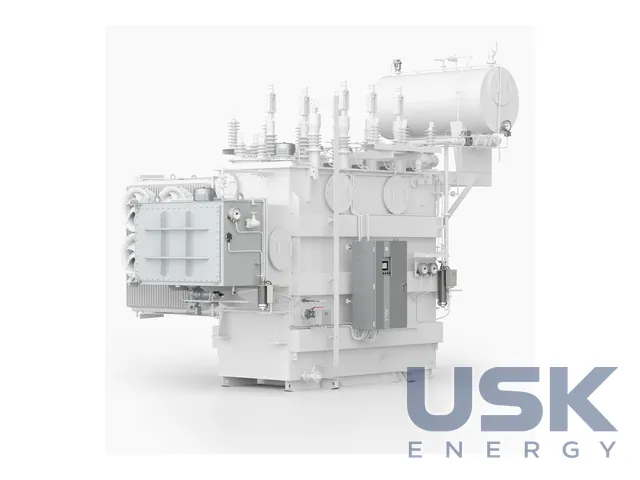

ETOS, Embedded Transformer Operating System, є центральною системою керування та моніторингу силового трансформатора. Її ідея проста. Замість окремих шаф для приводу РПН, регулятора напруги, керування охолодженням і збору сигналів з датчиків усе це збирають в одній шафі на самому трансформаторі. Для функції приводу РПН ETOS використовує перевірені вузли TAPMOTION ED, а разом з виконавчою технікою охолодження система бере на себе базові функції керування трансформатором. Це скорочує кількість корпусів, обсяг кабельних робіт і час монтажу.

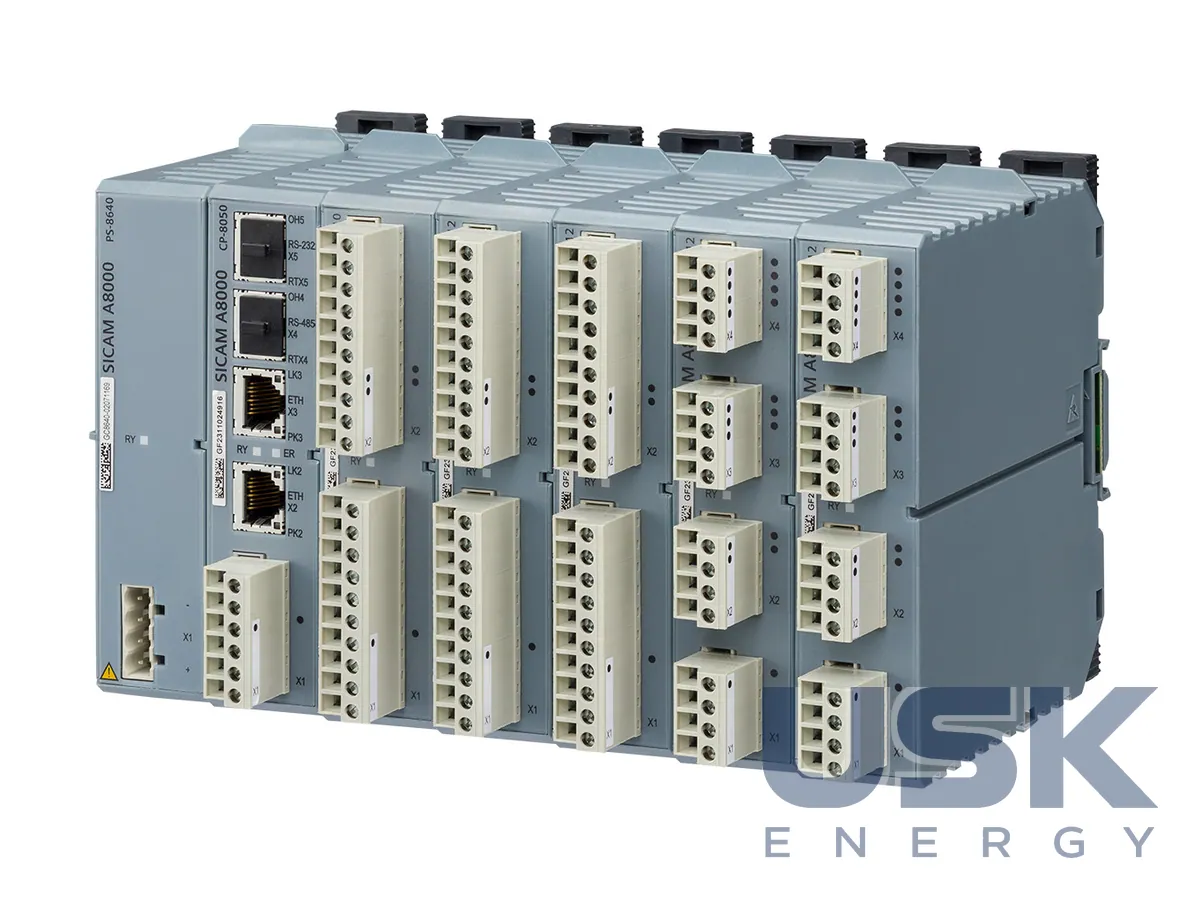

Систему випускають у кількох виконаннях. ETOS IM ставлять окремою автономною шафою, ETOS ED суміщений з приводом РПН, ETOS TD монтують приводом на кришці РПН, а ETOS MD-IV призначений для RMV-II. Основою служить технологія ISM, тобто процесорний модуль з програмним забезпеченням MR, модулі аналогових і дискретних входів та виходів, модулі вимірювання струму і напруги та додаткові модулі, наприклад для моніторингу перемикача або вводів. Програмна частина працює на Linux і відокремлена від апаратури, тож подальша заміна обладнання не вимагає переписувати логіку. Розрахунковий строк служби апаратури ISM близько 20 років. Алюмінієва шафа має подвійні стінки, пасивне охолодження і ступінь захисту IP66, а на замовлення модулі ставлять на DIN-рейку без шафи.

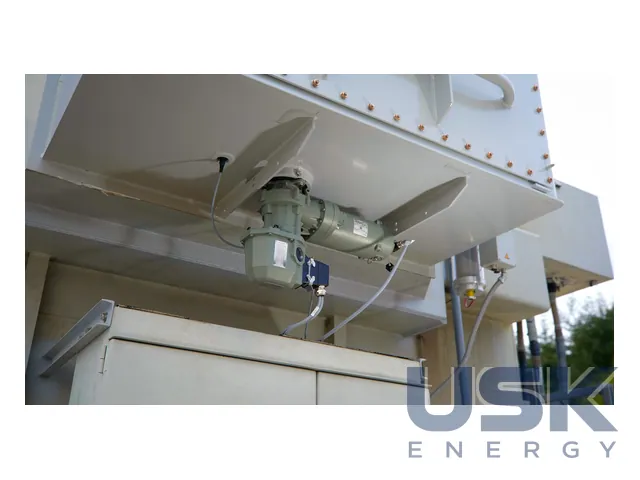

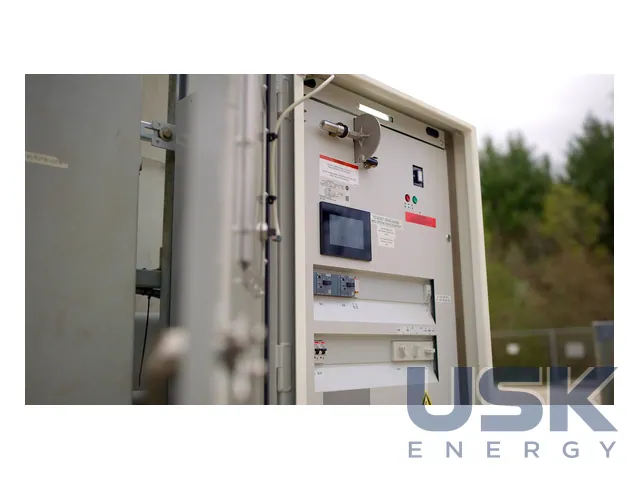

Крім регулювання напруги та керування охолодженням, ETOS веде моніторинг РПН і самого трансформатора. До системи підключають датчики сторонніх виробників, а внутрішня шина датчиків працює по Modbus RTU або через аналогові канали. Можна додати контроль розчинених газів, вводів і пряме вимірювання температури обмотки оптоволокном. Для зв'язку з АСУ ТП та системами керування активами є протоколи IEC 61850 і IEC 60870-5-104, а сервер IEC 61850 пройшов випробування на відповідність Edition 2 у незалежній лабораторії DNV. Дані виводять на веб-HMI та панелі MCONTROL з екраном 7 або 10 дюймів.

Функція Asset Intelligence входить у базову поставку. Вона зводить разом сигнали всіх датчиків і за допомогою байєсівської мережі оцінює, який з відомих дефектів трансформатора найкраще пояснює наявні попередження. Користувач бачить найімовірнішу причину, її критичність і рекомендовані кроки, наприклад перевірити концентрації водню, метану, етану та етилену і виміряти коефіцієнт трансформації. Функція динамічного навантаження DTR рахує граничні температури і старіння ізоляції за струмом і температурами, включно з найгарячішою точкою, і керує навантаженням з прогнозним увімкненням охолодження.

Кібербезпеку будують за вимогами BDEW Whitepaper 2.0, IEC 62443, IEC 62351 та IEEE 1686, із захищеною операційною системою, вбудованим брандмауером, шифруванням і доступом за ролями. Система відповідає VDE SPEC 90011 V1.0. На заводі ETOS спрощує приймальні випробування, бо дає змогу дистанційно перемикати положення, перевіряти прилади захисту та керувати охолодженням під час випробування на нагрів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
