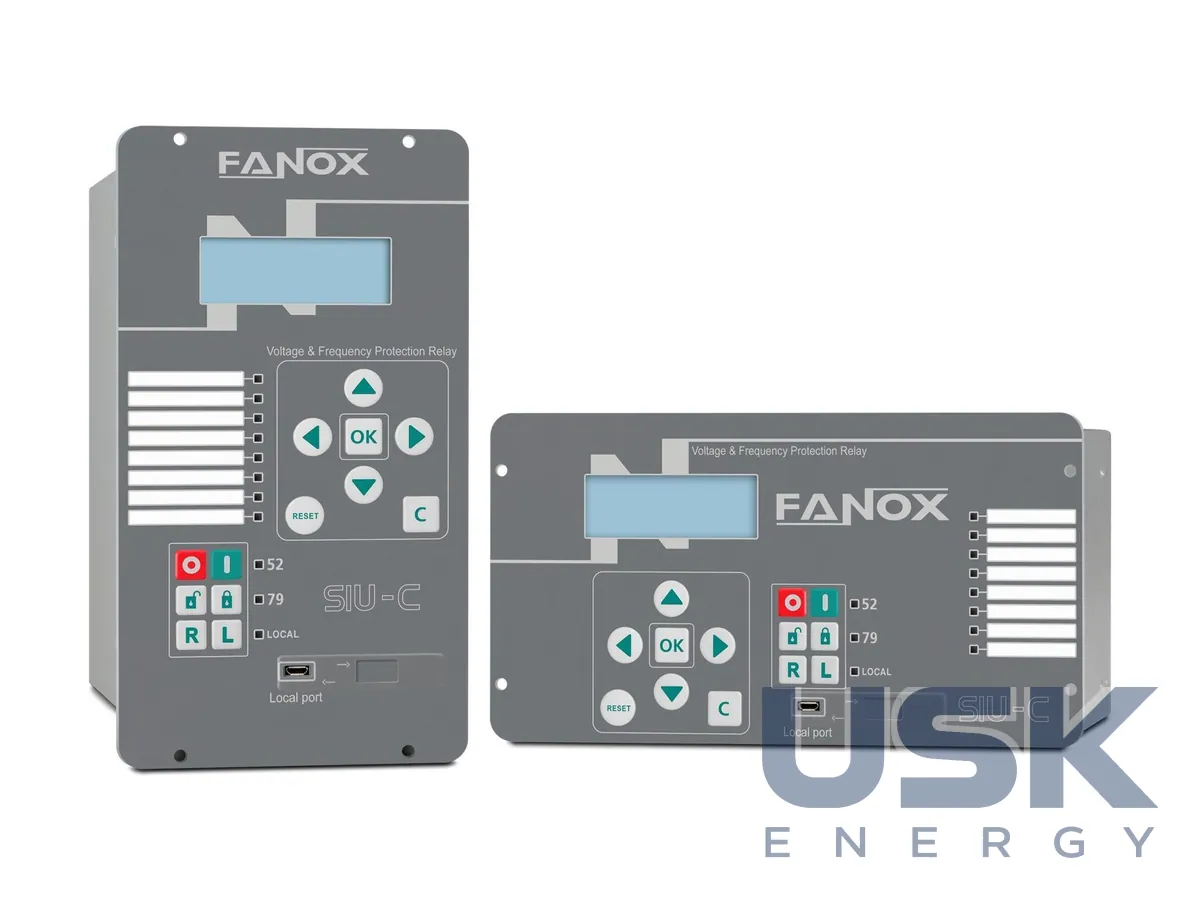

Fanox SIU-C — реле захисту за напругою та частотою

Опис

Fanox SIU-C захищає трансформатори та електричні машини ВН, СН і НН за напругою та частотою. Реле не має струмових входів і працює тільки з напругою, тому його ставлять там, де струмовий захист уже виконує інший термінал, а потрібні окремі функції мінімальної та максимальної напруги, контроль частоти, ділильна автоматика та розвантаження. Оперативне живлення 24–230 V DC/AC.

Типові приклади застосування SIU-C охоплюють захист силового трансформатора від підвищеної напруги при скиданні навантаження, захист двигунів від роботи при глибокому зниженні напруги, контроль напруги на шинах ТП з автоматичним відключенням частини споживачів і мережевий захист на вводі власної електростанції підприємства. В усіх цих випадках важливо, щоб реле реагувало саме на зміну напруги чи частоти, незалежно від струму навантаження.

Набір функцій включає мінімальну напругу 27, максимальну напругу 59, напругу нульової послідовності 59N, зниження та підвищення частоти 81U/O і швидкість зміни частоти 81R (ROCOF), а також захист від втрати мережі. Функція 59N виявляє однофазні замикання на землю в мережах з ізольованою чи компенсованою нейтраллю. 81U/O і 81R лежать в основі автоматичного частотного розвантаження та ділильної автоматики, коли при дефіциті потужності частина навантаження відключається, а генерація відділяється від мережі. Для власної генерації підприємства це спосіб уберегти машини від несинхронного ввімкнення та роботи в острівному режимі.

Реле має 5 каналів напруги для звичайних ТН, а на лінії НН вимірює напругу безпосередньо до 1000 В. Отже, SIU-C можна поставити і в комірку СН з ТН, і на ввід НН генераторної установки без проміжних трансформаторів. Вимикачем і АПВ реле керує функціями 52 і 79. На передній панелі є 7 клавіш, включно з RESET, 6 програмованих гарячих клавіш для керування вимикачем, блокування АПВ і перемикання місцевого та дистанційного режиму, 3 конфігуровані світлодіоди керування та 8 програмованих аварійних світлодіодів.

Передній порт micro-USB служить для налаштування. Задній послідовний порт працює за IEC60870-5-103, Modbus RTU або DNP3.0, задній Ethernet за Modbus TCP/IP, DNP3.0 TCP/IP, IEC60870-5-104 або IEC61850, з SNTP і веб-сервером. Конфігурація входів і виходів 8 + 7 або 11 + 5 залежно від моделі. Енергонезалежна пам'ять із годинником RTC зберігає до 3072 подій і записів аварій. Осцилограф налаштовується на 5, 25, 50 або 100 записів з різною кількістю періодів до та після аварії, кожен запис має 9 аналогових і до 96 дискретних каналів і завантажується програмою SICom у форматі COMTRADE.

Fanox постачає технічний лист, посібник користувача та посібники з протоколів Modbus і IEC60870-5-104. Для підбору нам потрібні рівень напруги та схема підключення ТН, перелік функцій захисту й автоматики, вимоги мережевого оператора до розвантаження і протокол зв'язку з SCADA.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
