Fanox SIR-A / SIR-C — контролер реклоузера та реле захисту фідера ПЛ

Опис

Fanox SIR-A і SIR-C поєднують у шафовому виконанні контролер реклоузера та реле захисту фідера зі струмовими функціями, функціями за напругою та частотою. Вони застосовуються в первинних і вторинних розподільних мережах, на реклоузерах і пунктах секціонування повітряних ліній СН, де потрібні спрямований захист, АПВ і телекерування. Обидві моделі мають 4 струмові канали та 6 каналів напруги для ємнісних і резистивних малосигнальних датчиків LEA, тож на опорі не потрібні класичні ТН. SIR-A живиться від 24-230 Vdc/ac, 48-230 Vdc/ac або 24-48 Vdc залежно від моделі, SIR-C від 24-230 Vdc/ac. Усі моделі можна живити й від зовнішньої батареї, що спрощує пусконалагодження, обробку подій і роботу в несприятливих умовах.

Крім захисту лінії, реле виконують ділильну автоматику, розвантаження та захист від втрати мережі (islanding). Острівний режим виникає, коли частина мережі втрачає зв'язок з рештою системи, а генератор залишається підключеним. Це небезпечно для персоналу, а автоматичне повторне ввімкнення генератора на мережу може пошкодити і генератор, і мережу. SIR виявляє таку ситуацію функціями за напругою та частотою на основі методу ROCOF. Вимикачем реле керує функцією 52, реклоузером функцією 79.

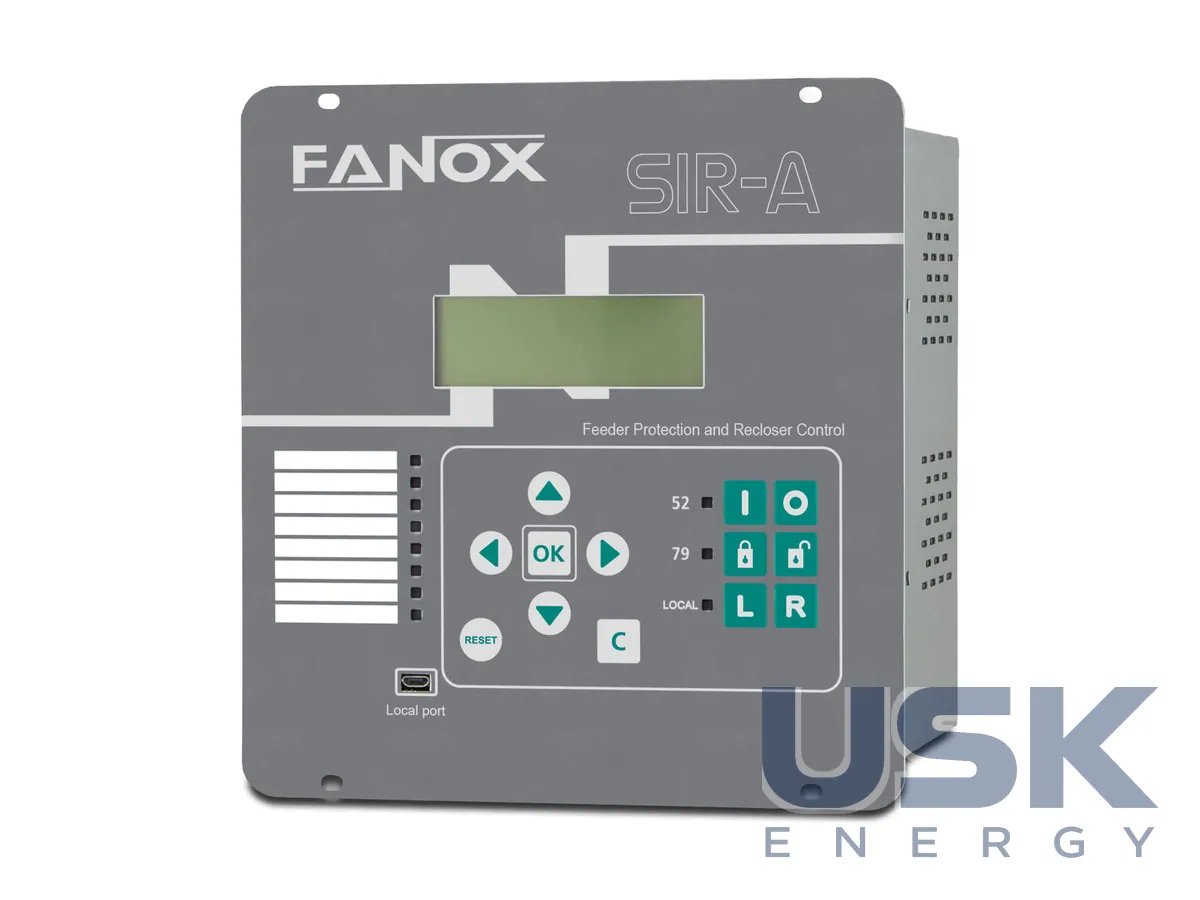

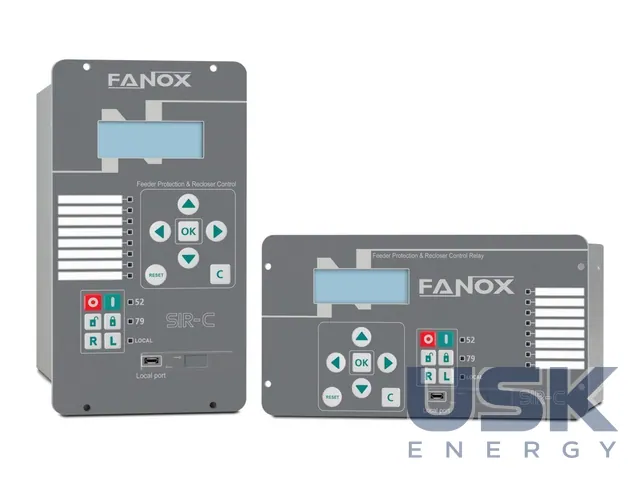

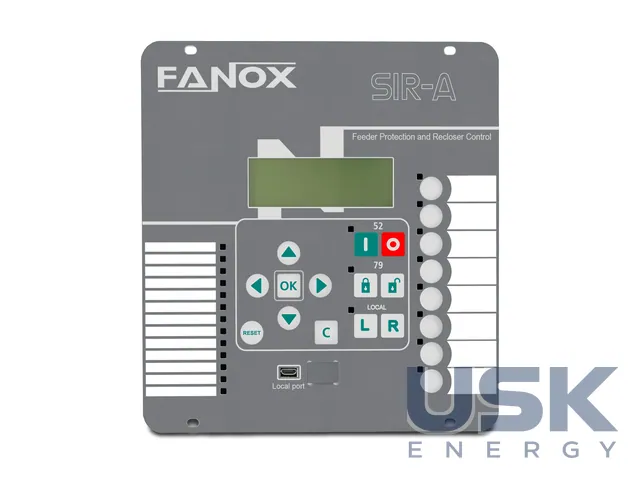

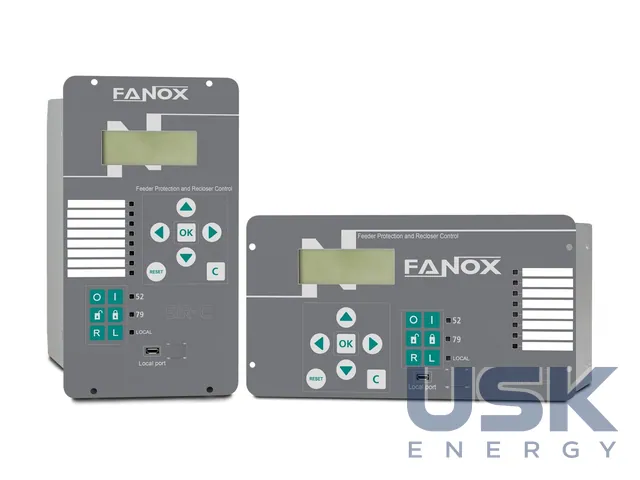

На передній панелі SIR-A є клавіатура з 7 кнопок, включно з RESET, і 6 програмованих гарячих клавіш. За замовчуванням 2 з них вмикають і вимикають вимикач, 2 блокують і розблоковують АПВ, 2 перемикають місцеве та дистанційне керування, зі своїми 3 світлодіодами. Виконання B має 8 програмованих аварійних світлодіодів, виконання C 13 світлодіодів і 8 додаткових клавіш. Залежно від моделі є виявлення дуги AFD з 4 входами AFD і 4 швидкодіючими виходами, а також Wi-Fi, через який реле налаштовують безкоштовним ПЗ Fanox, не підходячи до шафи.

Задній послідовний порт працює за IEC60870-5-103, Modbus RTU або DNP3.0, порт RJ45 за Modbus TCP/IP, DNP3.0 TCP/IP або IEC60870-5-104 з SNTP і веб-сервером. SIR-A має від 8 входів і 7 виходів до 24 входів чи 18 виходів залежно від моделі, SIR-C 11 входів і 5 виходів. Профіль навантаження пишеться з інтервалом 1-60 min. Сукупність цих функцій робить SIR зручним для ПЛ, до яких підключені СЕС, ВЕС чи когенерація. Один контролер на реклоузері одночасно захищає лінію, координує АПВ, відділяє генерацію при втраті мережі та передає в диспетчерську стан і виміри.

Енергонезалежна пам'ять зберігає до 3072 подій і осцилограм з часом від внутрішнього RTC. Осцилограф налаштовується від 5 записів по 300 періодів до 100 записів по 15 періодів, кожен запис має 10 аналогових і до 96 дискретних каналів. Програма SICom завантажує осцилограми у форматі COMTRADE (IEEE C37.111-1991).
