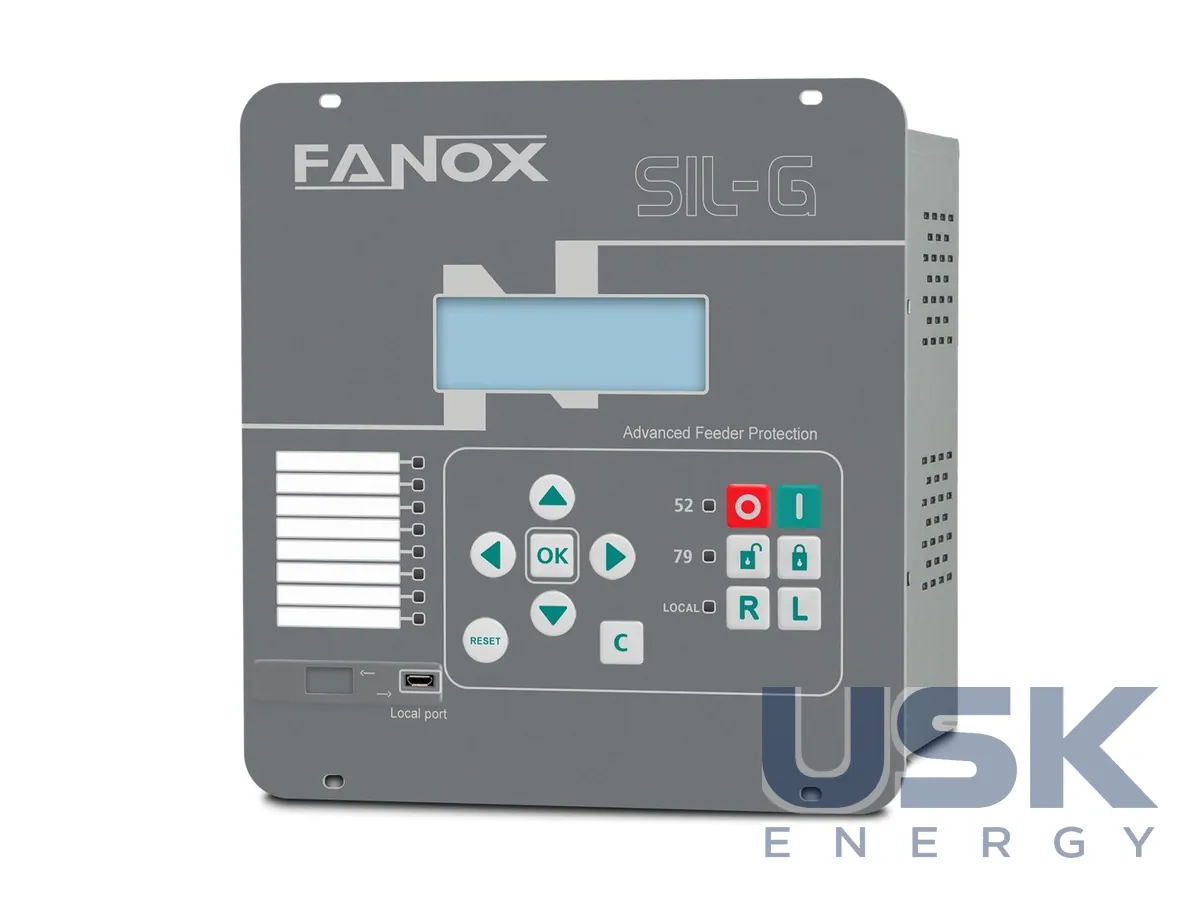

Fanox SIL-G — реле захисту фідера та генератора

Опис

Fanox SIL-G поєднує захист фідера та генератора і призначене для приєднання розподіленої генерації до мережі середньої напруги. Типові об'єкти включають ВЕС, СЕС і когенераційні установки, які видають потужність у розподільну мережу. Для мережевої компанії таке приєднання має відповідати вимогам щодо захисту від острівного режиму, а для власника генерації реле має захищати обладнання станції від ушкоджень при збуреннях у мережі. SIL-G закриває обидва завдання.

Головна функція стосується захисту від втрати мережі (islanding). Острівний режим виникає, коли частина мережі разом із генератором відокремлюється від решти системи. Якщо цього не помітити, генератор продовжує живити ділянку, де персонал вважає лінію знеструмленою, а при автоматичному повторному ввімкненні мережа і генератор можуть з'єднатися несинхронно. SIL-G виявляє втрату мережі за напругою та частотою, зокрема методом ROCOF, тобто за швидкістю зміни частоти. Додатково є розвантаження, керування вимикачем (52) і АПВ (79) та ввімкнення на КЗ (SOTF). Функція SOTF прискорює відключення, якщо вимикач увімкнули на лінію з неусуненим КЗ, наприклад після ремонту із забутим заземленням. Поєднання струмового захисту фідера з функціями генераторного приєднання в одному терміналі звільняє від окремого реле мережевого захисту, яке раніше ставили поруч із фідерним.

Реле живиться від 24–230 V AC/DC. Воно має 4 струмові входи для ТС /1 і /5 і 5 входів напруги для звичайних ТН, а на лініях низької напруги може вимірювати напругу безпосередньо. Тому SIL-G підходить і для приєднання генерації на стороні НН трансформатора. Передня панель містить 7 навігаційних клавіш, 6 програмованих гарячих клавіш для керування вимикачем і АПВ, 3 конфігуровані світлодіоди керування та 8 програмованих аварійних світлодіодів.

Для зв'язку є передній порт micro-USB і задні порти з Modbus RTU, DNP3.0 та IEC60870-5-103, а також Ethernet з Modbus TCP/IP, DNP3.0 TCP/IP, IEC60870-5-104, IEC61850, SNTP і веб-сервером. Конфігурація входів і виходів 8+7 або 11+5 залежно від моделі. Профіль навантаження (LDP) пишеться у 2160 кільцевих записах з інтервалом 1–60 min, тож реле заодно веде облік видачі потужності станції. Енергонезалежна пам'ять з годинником RTC зберігає до 3072 подій і записів аварій, осцилограми у форматі COMTRADE мають до 10 аналогових і 96 дискретних каналів.

Fanox постачає технічний лист, посібник користувача та окремі посібники з протоколів Modbus, IEC61850, IEC60870-5-103, DNP3 та IEC60870-5-104. Реле має сертифікат випробувань KEMA. Для підбору нам потрібні схема приєднання станції, рівень напруги в точці приєднання, вимоги мережевого оператора до уставок захисту від втрати мережі та протокол зв'язку з диспетчерською.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
