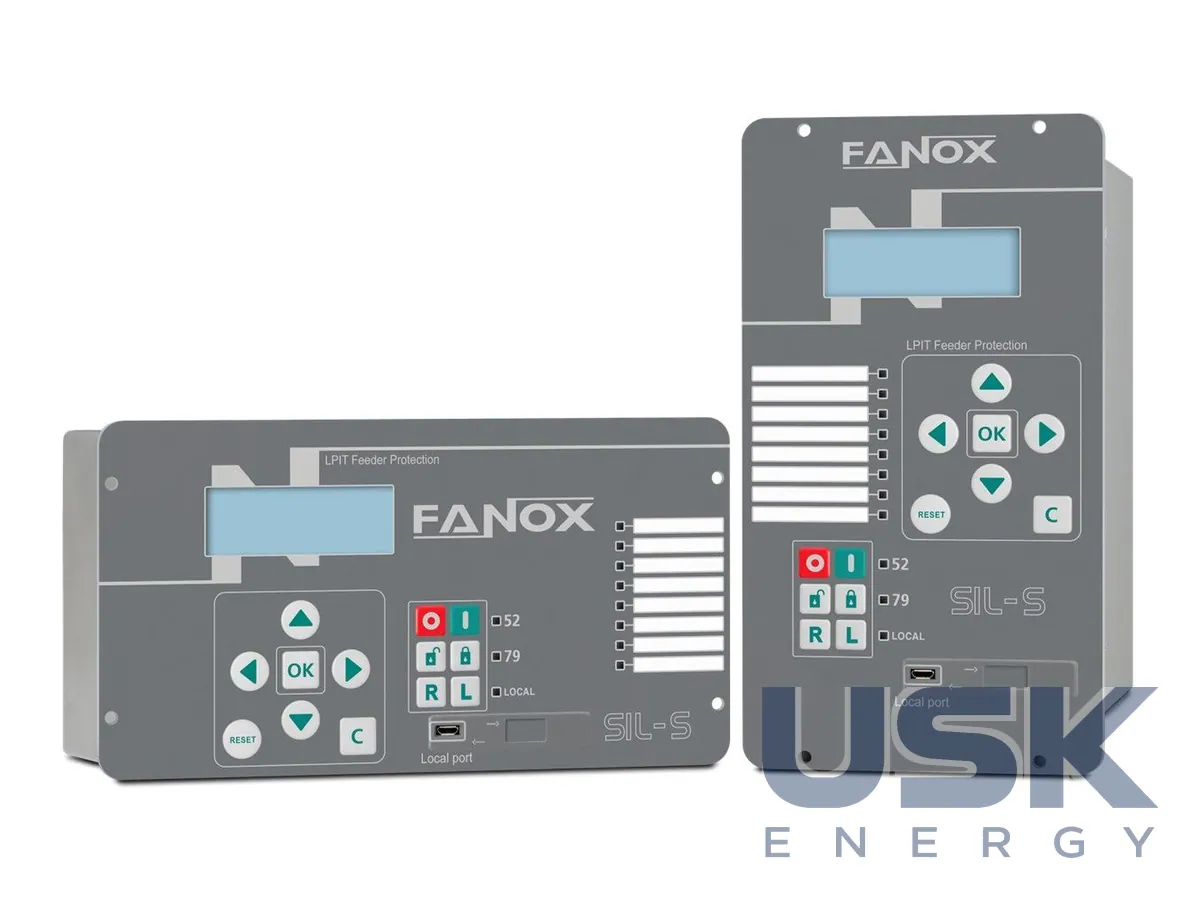

Fanox SIL-A / SIL-C / SIL-S — реле захисту лінії та фідера первинної розподільної мережі

Опис

Реле Fanox серії SIL виконують струмовий і спрямований захист ліній, фідерів і трансформаторів у первинних розподільних мережах середньої напруги. Тут крім максимального струмового захисту потрібні функції за напругою, контроль кіл і гнучка логіка, тому SIL стоять на рівень вище за реле вторинного розподілу. Лінійка включає SIL-A, SIL-C і SIL-S, оперативне живлення 24-230 Vdc/Vac, для окремих моделей також 24-48Vdc або 48-230 Vac/dc. Споживання становить від 3,3 – 4,5 W до < 20VA залежно від моделі та напруги живлення. Струм вимірюється від стандартних ТС /1 і /5 з навантаженням кола понад 0,5VA.

Базовий набір функцій включає 50/51 і 50N/51N, захист обмотки від замикань на землю 64REF, захист від несиметрії 46, тепловий захист 49, АПВ 79, захист від відмови вимикача 50BF, контроль кола вимкнення 74TCS і вихідне реле блокування 86. SIL-C додає спрямований захист 67/67N, і в моделях зі спрямованими функціями є 4 ступені 67, 2 ступені 67G і 2 ступені 67N. SIL-C і SIL-S вимірюють напругу від ТН або безпосередньо до 1000 В, тип підключення ТН налаштовується. Залежно від моделі доступні захисти за напругою та частотою 27, 59, 59N, 47, 81U/O, 81R, контроль синхронізму 25, захист від перезбудження 24, захист за потужністю 32/40 і функція 78. Справність вторинних кіл контролюють 60CTS і 60VTS.

Логіка реле програмована, є шина відключення 68 (Trip Bus) для логічної селективності між приєднаннями та блокування відключення (Trip Block). Інтерфейс оператора складається з дисплея 20x2 LCD з 11 клавішами або 20x4 LCD з 13 клавішами, 8 або 11 конфігурованих світлодіодів і окремих кнопок та світлодіодів для керування вимикачем і АПВ (52 & 79). Кількість входів і виходів залежить від моделі, у старших виконаннях до 24 входів і 18 виходів, є варіант із 4 входами AFD і 4 швидкодіючими виходами для захисту від дуги.

Задній порт виконується як RS485, Ethernet або оптичний. Через RS485 реле працює за ModBus RTU, IEC60870-5-103 або DNP3.0 Serial, через RJ45 за Modbus TCP/IP, DNP3.0 TCP/IP або IEC60870-5-104, а IEC61850 доступний через RJ45 або оптичний порт FO-LC, синхронізація часу за SNTP. Реле зберігає до 100 звітів про аварії та до 100 осцилограм. Габарити корпусу 177 x 107 mm, для старшої моделі 198 x 187 mm.

Для підбору ми уточнюємо тип приєднання, наявність ТН, потрібні функції захисту й автоматики, кількість дискретних сигналів і протокол зв'язку з SCADA. За цими даними вибирається модель SIL і її виконання.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
