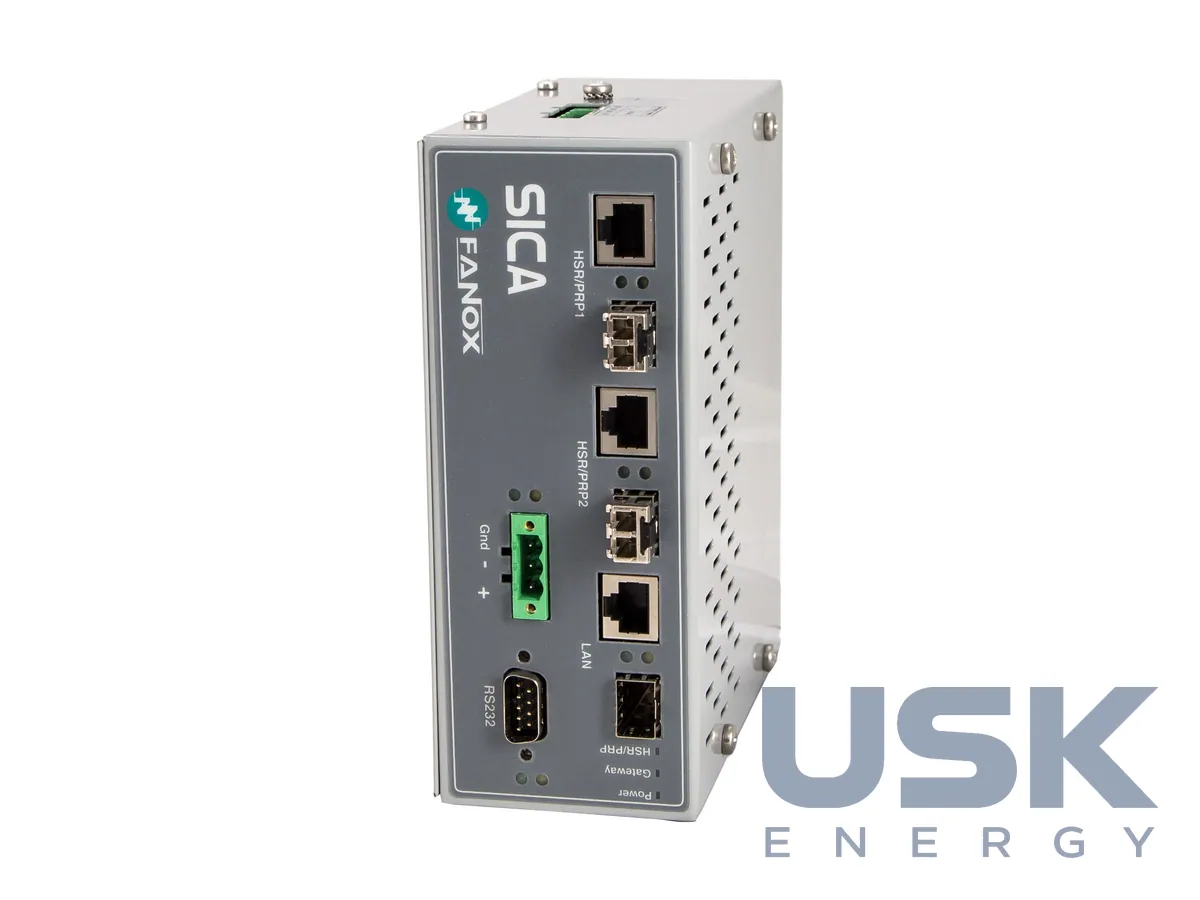

Fanox SIC-A — шлюз протоколів із резервуванням PRP/HSR
Шлюз Fanox SIC-A інтегрує пристрої із застарілими протоколами в мережу IEC 61850 підстанції з безшовним резервуванням зв'язку. Обробляє до 3000 точок даних за Modbus, IEC 60870, DLMS, DNP3 або до 800 за IEC 61850.
- Точки даних
- до 3000 (Modbus, IEC 60870, DLMS, DNP3) або до 800 (IEC 61850)
- Резервування
- PRP, HSR (IEC 62439-3)
- Дискретні входи/виходи
- 4 / 4
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Шлюз Fanox SIC-A вирішує типову проблему модернізації підстанцій. На об'єкті вже працюють лічильники, реле, контролери з власними або застарілими протоколами, а нова система автоматизації будується на IEC 61850 з резервованою мережею. Замінювати все обладнання заради зв'язку дорого, тому між старими пристроями і новою інфраструктурою ставлять шлюз. SIC-A має перетворення протоколів за принципом any-to-any, тобто будь-який підтримуваний протокол на вході можна перетворити на будь-який на виході, і так інтегрувати пристрої з пропрієтарними та застарілими протоколами в нову мережу з резервованими топологіями.
Продуктивність задається кількістю точок даних. Для найпоширеніших протоколів, таких як Modbus, IEC 60870, DLMS і DNP3, шлюз обробляє до 3000 точок. Для складніших протоколів на зразок IEC 61850 межа становить до 800 точок даних, адже кожна точка тут несе більше атрибутів і службової інформації. Під час проєктування кількість сигналів з усіх підключених пристроїв підсумовують і звіряють з цими межами.
Резервування зв'язку виконане за IEC 62439-3. Основний протокол HSR (High-availability Seamless Redundancy) застосовується в автоматизації підстанцій за стандартом IEC 61850. HSR розвиває протокол паралельного резервування PRP, який у пристрої теж доступний. В обох випадках кожен кадр передається двома шляхами одночасно, і при обриві одного шляху дані надходять без перерви, звідси назва «безшовне» резервування. Для захисту й керування на підстанції така властивість має пряме значення, адже навіть коротка перерва зв'язку може затримати сигнал відключення.
Пристрій працює в кількох режимах. Як багатопротокольний конвертер він перекладає дані між протоколами. Як некерований Redbox він з'єднує мережі HSR з традиційними мережами Ethernet, тобто підключає до кільця HSR пристрої, які самі цього протоколу не підтримують. Як резервований шлюз протоколів він поєднує обидві функції. Додатково SIC-A має 4 дискретні входи та 4 дискретні виходи, яких вистачає для локальних сигналів шафи, наприклад стану дверей, автоматів живлення чи сигналу несправності.
З погляду експлуатації шлюз дає змогу модернізувати підстанцію поетапно. Спочатку будується нова мережа IEC 61850 з резервуванням, до неї підключаються нові термінали, а старі пристрої продовжують працювати через SIC-A і видимі для SCADA так само, як нові. Коли старе обладнання доходить до заміни, його знімають, а шлюз переналаштовують або переносять на інший об'єкт. Такий підхід розтягує витрати в часі і не вимагає зупинки підстанції для одночасної заміни всіх пристроїв.
Fanox випускає на SIC-A технічний лист і посібник користувача англійською та іспанською мовами. Для підбору нам потрібні перелік пристроїв, які треба інтегрувати, їхні протоколи та кількість сигналів, а також топологія нової мережі підстанції, PRP чи HSR. За цими даними ми перевіряємо, чи вистачає одного шлюзу, і пропонуємо схему підключення.
Технічні характеристики
| Точки даних | до 3000 (Modbus, IEC 60870, DLMS, DNP3) або до 800 (IEC 61850) |
|---|---|
| Резервування | PRP, HSR (IEC 62439-3) |
| Дискретні входи/виходи | 4 / 4 |
Запит ціни та строку поставки
Fanox SIC-A — шлюз протоколів із резервуванням PRP/HSR, Fanox. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8517 62 00 00 |
|---|---|
| HS, 6 знаків | 8517 62 |
| CN (ЄС) | 8517 62 00 |
| HTSUS (США) | 8517 62 00 90 |
| Митний тариф КНР | 8517 62 39 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки точок даних обробляє SIC-A?
До 3000 точок за Modbus, IEC 60870, DLMS, DNP3 або до 800 точок за IEC 61850.
Яке резервування зв'язку підтримується?
PRP і HSR за IEC 62439-3, пристрій також працює як Redbox.
Чи є у шлюзу дискретні входи та виходи?
Так, 4 дискретні входи та 4 виходи.
