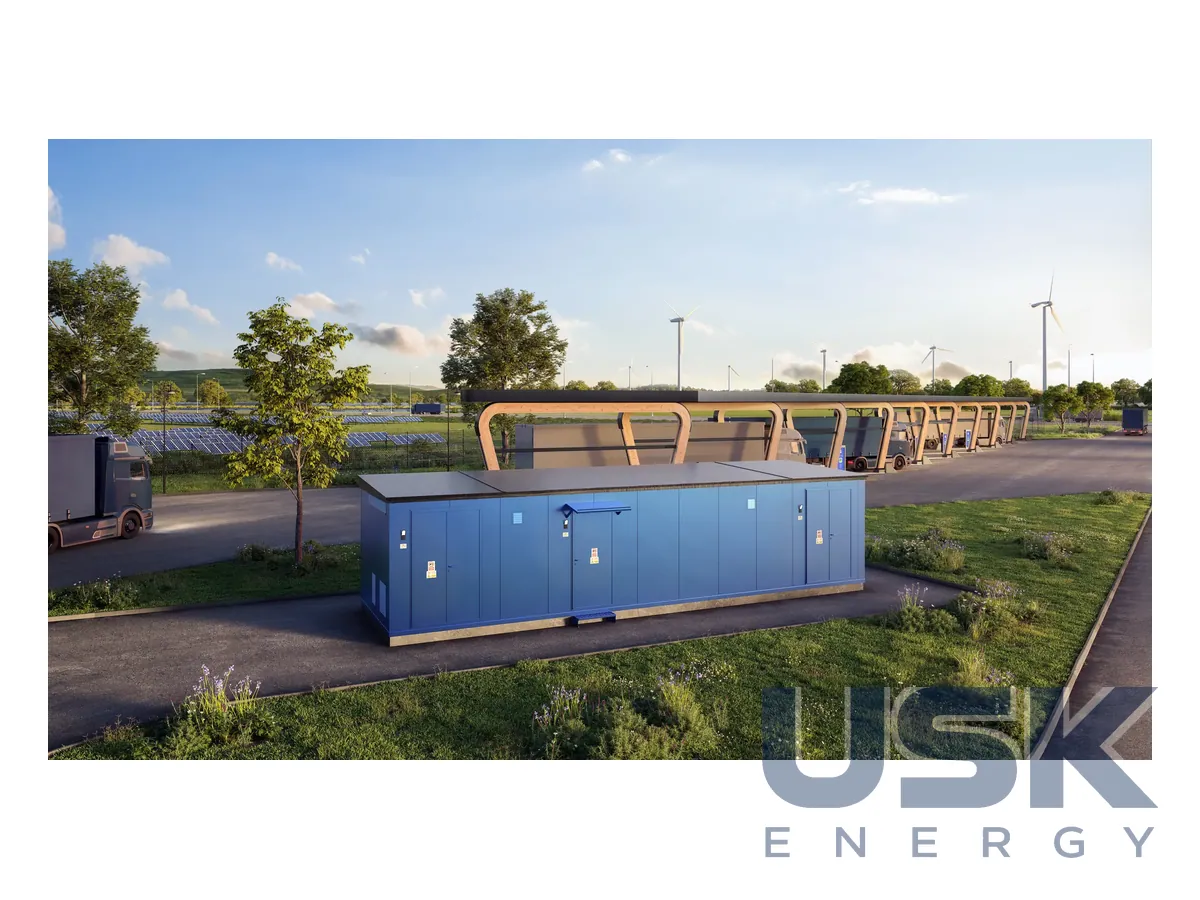

Holtab E-site Heavy Dual — підстанція в будівлі для заряджання вантажівок 2 × 4000 кВА
Holtab E-site Heavy Dual належить до двотрансформаторних підстанцій у будівлі HMICC для зарядних хабів важкого транспорту. Два трансформатори до 4000 кВА кожен живлять до восьми зарядних точок MCS по 1 МВт.
- Середня напруга
- RMU 12–36 кВ
- Трансформатори
- 2 × до 4000 кВА, масляні або сухі
- НКП
- HMS або CMS, опціонально секціонування
- Корпус
- утеплена сталева будівля з бетонним кабельним підвалом
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Holtab E-site Heavy Dual належить до двотрансформаторних підстанцій для зарядних хабів важкого електротранспорту. Коли на майданчику одночасно заряджається багато електровантажівок і тягачів, одного трансформатора вже не вистачає, і тут два трансформатори до 4000 кВА кожен живлять до восьми зарядних точок стандарту MCS (Megawatt Charging System) по 1 МВт. Виробник позиціонує підстанцію для обʼєктів з найвищими вимогами до потужності, таких як великі логістичні центри, вантажні депо, порти й зарядні хаби на транзитних магістралях.
Основою слугує утеплена сталева будівля HMICC з внутрішнім обслуговуванням і бетонним кабельним підвалом внутрішньою глибиною до 0,8 м. Будівлю ставлять на гравійну подушку в ґрунті, а довжину підбирають під компонування обладнання. Усередині обладнано повноцінне приміщення розподільного пристрою з освітленням, опаленням і аварійним освітленням. Кабельний підвал тут особливо потрібний, бо від двох трансформаторів до восьми зарядних точок відходить багато силових кабелів великого перерізу.
На стороні середньої напруги стоїть моноблок RMU 12–36 кВ, облік ведуть у відсіку вимірювання Holtab на стороні високої напруги з ТС і ТН. Трансформатори масляні або сухі, потужністю до 2 × 4000 кВА. На стороні низької напруги встановлюють модульний НКП HMS або промисловий щит CMS, а як опцію пропонують секціонування між щитами. Конструкцію спроєктовано й випробувано за стандартом IEC 62271-202, а приєднання до мережі відповідає вимогам IBH 24 для споживачів 1-36 кВ. До проєкту виробник додає креслення й однолінійну схему.
Секціонування між щитами низької напруги дає змогу розділити зарядні точки на дві незалежні групи або, навпаки, перекинути частину навантаження на один трансформатор, коли другий виведено в ремонт. Майданчик можна будувати чергами, спочатку з частиною зарядних точок, а згодом підключати решту. Місце під другий трансформатор і кабельні траси до майбутніх точок у такому разі закладають одразу, щоб не переробляти будівлю. Holtab пропонує цифрові засоби обліку, звʼязку й автоматизації, і навантаження обох трансформаторів можна передавати в систему керування оператора. Корпус виконують у будь-якому кольорі з варіантами зовнішнього оздоблення. Для хабу з вісьмома зарядними точками дистанційний контроль важливий, бо оператор бачить, які точки зайняті, і може обмежувати потужність, щоб не перевантажити трансформатори.
Виробник наголошує на безпеці для монтажників і людей поруч, а рішення робить модульним і масштабованим під майданчик і подальше розширення. Holtab також повідомляє, що замовник Eviny перевіз підстанцію Holtab для свого зарядного майданчика в Лінчепінгу електровантажівкою на відстань 250 км. Під час проєктування визначають кількість зарядних точок MCS у межах до восьми, коефіцієнт одночасності, розподіл навантаження між трансформаторами та потребу в секціонуванні. З мережевою компанією узгоджують точку приєднання, схему обліку й релейний захист на середній напрузі.
Технічні характеристики
| Середня напруга | RMU 12–36 кВ |
|---|---|
| Трансформатори | 2 × до 4000 кВА, масляні або сухі |
| НКП | HMS або CMS, опціонально секціонування |
| Корпус | утеплена сталева будівля з бетонним кабельним підвалом |
| Зарядні точки | до 8 MCS по 1 МВт |
| Стандарт | IEC 62271-202, IBH 24 |
Запит ціни та строку поставки
Holtab E-site Heavy Dual — підстанція в будівлі для заряджання вантажівок 2 × 4000 кВА, Holtab. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки зарядних точок живить E-site Heavy Dual?
До 8 зарядних точок MCS по 1 МВт.
Які трансформатори встановлюються?
Два трансформатори до 4000 кВА кожен, масляні або сухі.
Чи можна секціонувати НКП?
Так, НКП HMS або CMS опціонально постачається із секціонуванням.
