Holtab HMIC — модульна технічна будівля для РП на сталевій основі

Опис

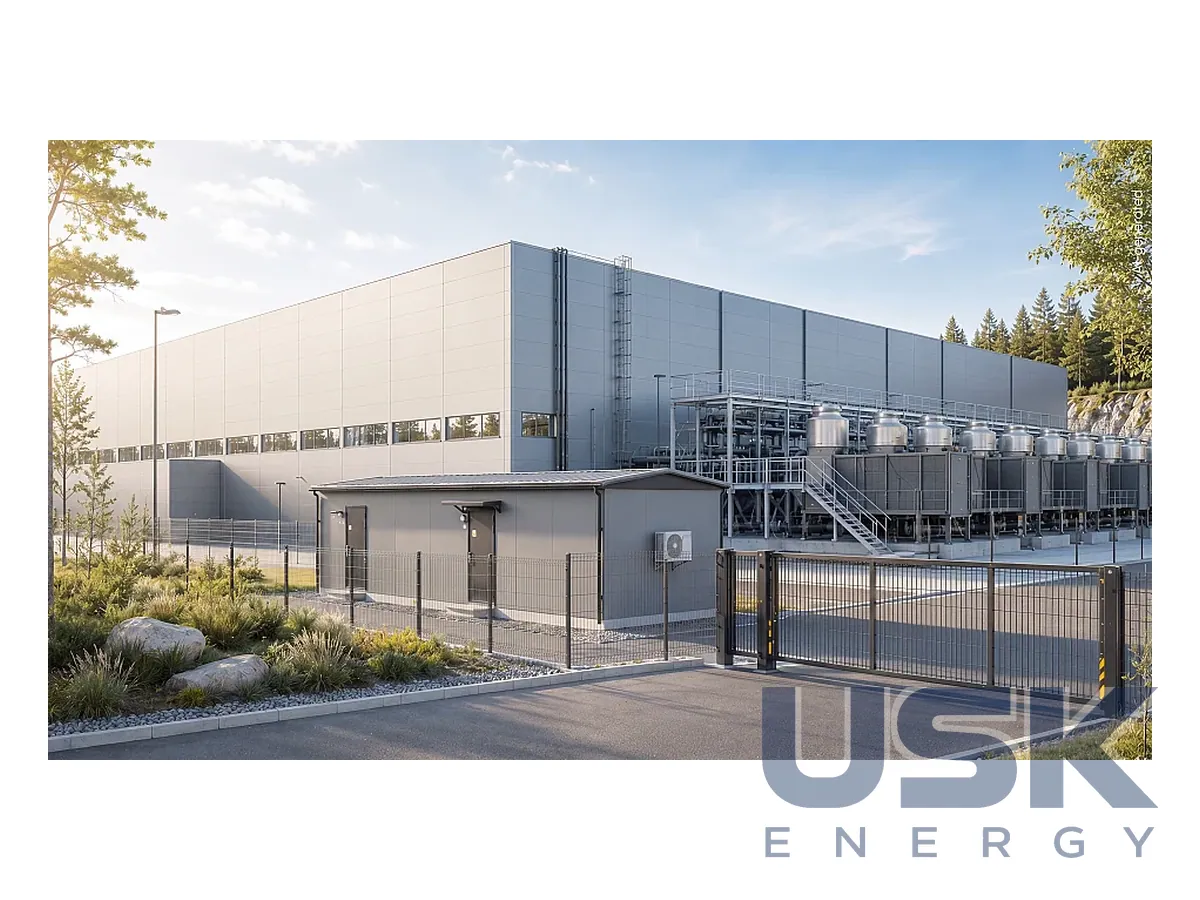

Holtab HMIC (Holtab Modular Indoor Concept) належить до збірних технічних будівель для розподільних пристроїв, щитів керування та іншого обладнання підстанцій. Будівлю виготовляють, збирають і перевіряють на заводі Holtab у Швеції ще до відвантаження, тому на обʼєкт вона приходить готовою. У цьому виконанні каркас стоїть на сталевій основі, що спрощує перевезення й встановлення на підготовлений фундамент. Типорозміри стандартні, проте виробник готовий повністю адаптувати будівлю під вимоги проєкту. Такі будівлі ставлять на підстанціях мережевих компаній, на промислових майданчиках, на сонячних і вітрових електростанціях, а також там, де потрібно швидко розмістити обладнання без капітального будівництва.

Конструкція будується з модулів кроком 1,2 м. Довжина будівлі становить від 3,95 до 13,55 м, ширина 2,97, 3,32 або 3,7 м, а внутрішня висота 2,7 м. Такий набір розмірів покриває і невеликі приміщення для щита власних потреб, і довгі зали під ряд комірок КРУ. Підлога витримує навантаження 400 кг/м², чого вистачає для розподільних пристроїв середньої напруги, шаф релейного захисту, акумуляторних батарей і низьковольтних щитів.

Стіни та покрівлю збирають з енергоефективних сендвіч-панелей. Коефіцієнт теплопередачі огороджень становить 0,29 Вт/(м²·°C), тож у будівлі легше підтримувати стабільну температуру, а обладнання менше страждає від конденсату взимку. Вогнестійкість конструкції відповідає класам EI60 і REI20, на замовлення REI45. Ступінь захисту оболонки IP23D. Корозійна стійкість розрахована за категорією C4 на 40 років, що важливо для будівель біля доріг, на промислових майданчиках і в приморських районах.

Holtab наводить кілька прикладів готових комплектів на базі своїх технічних будівель. Для мережі 10 кВ поставляли будівлю із системою керування, шафою керування та низьковольтною системою 400 В з вимірюванням. Для обʼєкта 24/12 кВ два зістиковані модулі типу HMICC 1355XH вмістили первинні КРУ ABB Unigear ZS1 на 12 кВ і 24 кВ. Для підстанції 60/20 кВ у будівлі розмістили КРУЕ Schneider серії WI на 72,5 кВ, шафу керування з ДБЖ 230 В змінного струму та ПЛК, а також систему 400 В з вимірюванням.

Будівлю обладнують за переліком опцій, від освітлення й опалення до вентиляції, кабельних вводів і дверей потрібного розміру. Оскільки обладнання монтують і перевіряють на заводі, на обʼєкті залишається встановити будівлю на основу, підключити кабелі й виконати пусконалагоджувальні роботи. Для реконструкції діючих підстанцій такий підхід скорочує час, коли обладнання виведене з роботи. Будівлю за потреби можна демонтувати й перевезти на інший майданчик, що зручно для тимчасових обʼєктів і поетапного будівництва. Модульний крок також спрощує подовження будівлі, коли на підстанції додають нові комірки. Під час замовлення задають розміри, клас вогнестійкості, склад внутрішнього обладнання та схему кабельних вводів.
