Holtab HMICP — технічна будівля для РП на утепленій бетонній плиті

Опис

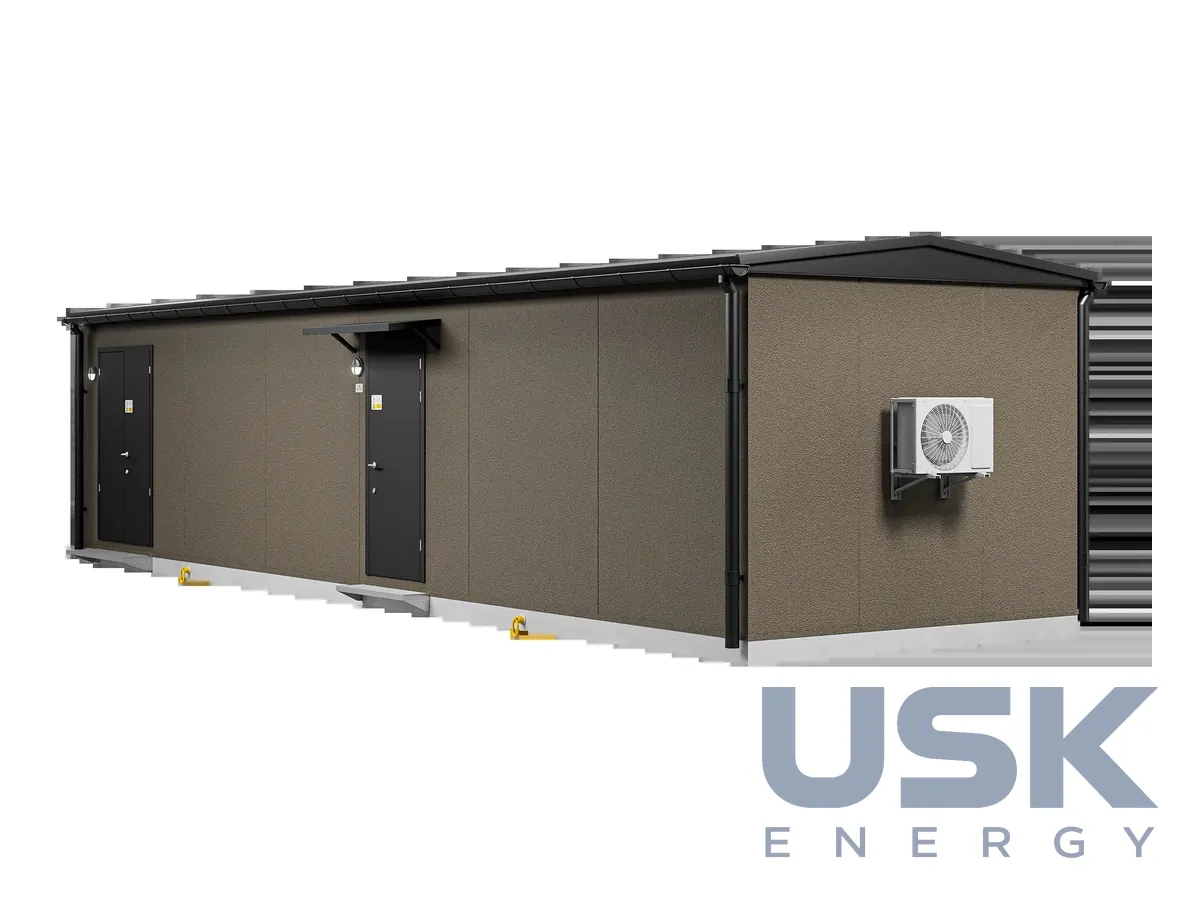

Holtab HMICP належить до утеплених технічних будівель для розподільних пристроїв, у яких основою слугує утеплена бетонна плита. Будівлю ставлять на підготовлену подушку в ґрунті, а плита сприймає вагу важкого обладнання й рівномірно передає її на основу. Через це HMICP обирають під масивні комірки КРУ, КРУЕ, трансформатори власних потреб і великі низьковольтні щити, коли сталевої основи недостатньо або коли потрібна жорстка й стабільна підлога на весь термін служби.

Розміри будівлі задають у межах стандартного ряду. Довжина становить від 3,95 до 13,55 м, ширина 2,97, 3,32 або 3,7 м, а внутрішня висота приміщення 2,80 м. Концепція побудована на модулях кроком 1,2 м, а виробник готовий повністю адаптувати будівлю під вимоги проєкту. Найдовше виконання на 13,55 м вміщує довгий ряд комірок з проходами обслуговування. Підлога розрахована на навантаження 400 кг/м². Для важких апаратів, які встановлюють точково, розподіл навантаження перевіряють окремо за кресленнями обладнання, а за потреби під опори комірок закладають додаткові закладні деталі.

Стіни й покрівлю збирають з енергоефективних сендвіч-панелей з коефіцієнтом теплопередачі 0,29 Вт/(м²·°C). Утеплена плита знизу зменшує тепловтрати через підлогу, тож у приміщенні легше тримати стабільну температуру й уникати конденсату на ізоляції. Пожежні характеристики відповідають класу BR3 та вогнестійкості EI60 / REI30, на замовлення REI45. Ступінь захисту оболонки IP23D, а категорія життєвого циклу L100 визначає розрахункову довговічність конструкції.

Holtab наводить приклади готових комплектів на базі своїх технічних будівель, які показують, яке обладнання в них ставлять. Для мережі 10 кВ це система керування, шафа керування та система 400 В з вимірюванням. Для обʼєкта 24/12 кВ первинні КРУ ABB Unigear ZS1 на 12 кВ і 24 кВ розмістили у двох зістикованих модулях HMICC 1355XH. Для підстанції 60/20 кВ використали КРУЕ Schneider серії WI на 72,5 кВ, шафу керування з ДБЖ 230 В змінного струму й ПЛК та систему 400 В з вимірюванням. Саме для такого важкого обладнання й призначена будівля на бетонній плиті.

Будівлю обладнують і перевіряють на заводі, а на майданчику залишається підготувати основу, встановити будівлю, завести кабелі й виконати пусконалагоджувальні роботи. Бетонна плита робить будівлю важчою за варіант на сталевій основі, тому заздалегідь перевіряють вантажопідйомність крана й підʼїзд. Під час замовлення задають розміри, клас вогнестійкості, склад обладнання, опції освітлення, опалення й вентиляції та схему кабельних вводів через плиту. Отвори й закладні труби під кабелі закладають у плиту ще на заводі, тому їхнє розташування треба узгодити з планом обладнання до початку виготовлення. Пізніше пробивати бетон складніше, і це може порушити утеплення основи.
