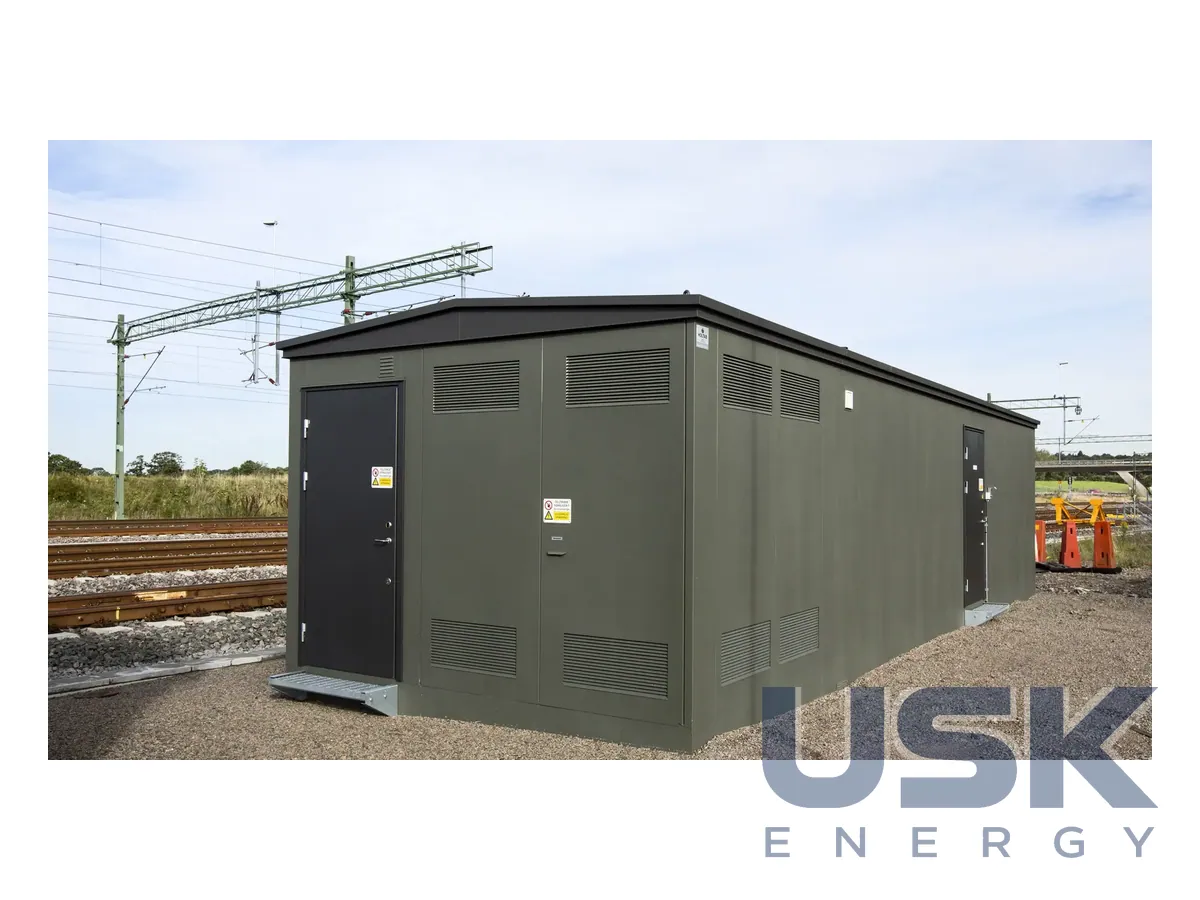

Holtab HMICC — технічна будівля для РП на бетонній основі з кабельним підвалом

Опис

Holtab HMICC належить до повністю утеплених технічних будівель для розподільних пристроїв, у яких під підлогою передбачено кабельний підвал. Основа бетонна, а саму будівлю встановлюють на гравійну подушку в ґрунті, без масивного монолітного фундаменту. Такі будівлі застосовують для підстанцій 10–60 кВ і для зарядних майданчиків електротранспорту. Зокрема, на базі HMICC Holtab будує підстанції E-site Heavy для зарядження вантажівок. Гравійна подушка замість монолітного фундаменту скорочує будівельні роботи й час на майданчику, бо не треба чекати, поки бетон набере міцність. Будівля стоїть на ній стійко, а дренаж відводить воду від основи.

Розміри будівлі задають у межах стандартного ряду. Довжина становить від 3,95 до 13,55 м, ширина 2,97, 3,32 або 3,7 м, а внутрішня висота приміщення 2,75 м. Концепція побудована на модулях кроком 1,2 м, і будівлю можна повністю адаптувати під вимоги проєкту. Кабельний підвал має внутрішню глибину до 0,8 м. Через нього кабелі середньої й низької напруги заводять під комірки та шафи знизу, розводять між рядами обладнання й не прокладають окремих кабельних каналів у підлозі.

Стіни й покрівлю збирають з енергоефективних сендвіч-панелей з коефіцієнтом теплопередачі 0,29 Вт/(м²·°C). Вогнестійкість відповідає класам EI60 і REI20, на замовлення REI45, а ступінь захисту оболонки IP23D. Категорія життєвого циклу L100 стосується розрахункової довговічності конструкції. Підлога витримує навантаження 400 кг/м², чого вистачає для комірок КРУ, шаф релейного захисту, акумуляторних батарей і низьковольтних щитів.

Виробник наводить приклади готових комплектів. Для мережі 10 кВ будівлю обладнали системою керування, шафою керування та системою 400 В з вимірюванням. Для обʼєкта 24/12 кВ зістикували два модулі HMICC 1355XH, у яких розмістили первинні КРУ ABB Unigear ZS1 на 12 кВ і 24 кВ. Для підстанції 60/20 кВ усередині поставили КРУЕ Schneider серії WI на 72,5 кВ, шафу керування з ДБЖ 230 В змінного струму й ПЛК та систему 400 В з вимірюванням. Стикування модулів дає змогу отримати приміщення більшої площі, ніж допускає транспортний габарит однієї будівлі.

Будівлю обладнують, монтують і перевіряють на заводі, тож на майданчику залишається підготувати гравійну подушку, поставити будівлю краном, завести кабелі через підвал і виконати пусконалагоджувальні роботи. Під час вибору задають розміри, клас вогнестійкості, склад обладнання всередині, кількість дверей і опції освітлення, опалення та вентиляції. Окремо узгоджують схему кабельних вводів у підвал і місця проходу кабелів через бетонну основу. Ущільнення кабельних проходів важливе, бо через них у підвал може потрапляти вода й дрібні тварини.
