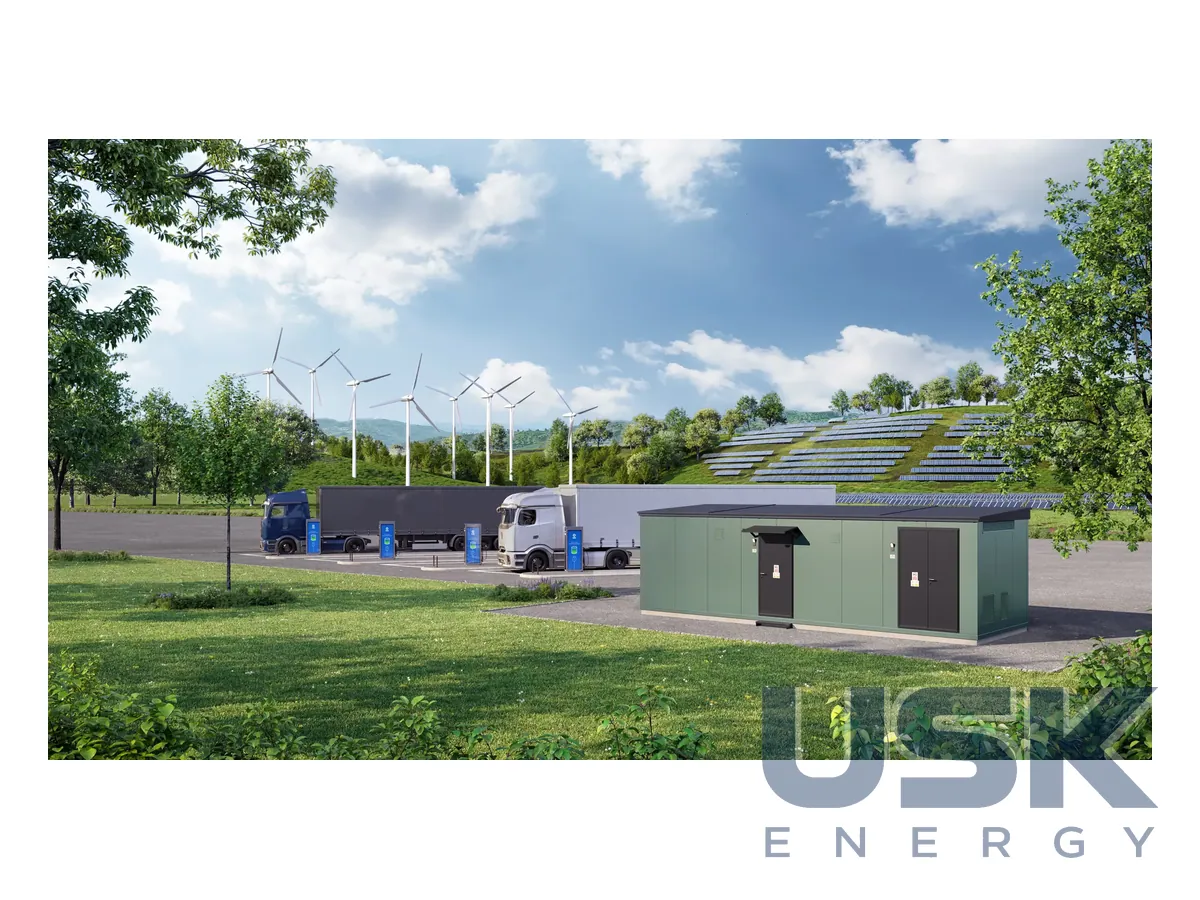

Holtab E-site Heavy Single — підстанція в будівлі для заряджання вантажівок до 4000 кВА
Holtab E-site Heavy Single належить до підстанцій із внутрішнім обслуговуванням на базі будівлі HMICC для заряджання важкого транспорту. Трансформатор до 4000 кВА живить до чотирьох зарядних точок MCS по 1 МВт.
- Середня напруга
- RMU 12–36 кВ
- Трансформатор
- масляний або сухий, до 4000 кВА
- НКП
- HMS або CMS
- Корпус
- утеплена сталева будівля з бетонним кабельним підвалом
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Holtab E-site Heavy Single належить до підстанцій для зарядження важкого електротранспорту, тобто електровантажівок, тягачів і великих автобусів. Від неї можна живити до чотирьох зарядних точок стандарту MCS (Megawatt Charging System) потужністю по 1 МВт кожна. Виробник постачає її як закінчене рішення, готове до роботи, на базі технічної будівлі HMICC. Такі підстанції ставлять на логістичних терміналах, у вантажних депо, на стоянках уздовж магістралей і в портах, де вантажівки мають зарядитися за час обовʼязкової перерви водія.
Корпус виконано як утеплену сталеву будівлю з внутрішнім обслуговуванням і бетонним кабельним підвалом внутрішньою глибиною до 0,8 м. Будівлю ставлять на гравійну подушку в ґрунті, а її довжину підбирають під компонування обладнання. Усередині обладнано повноцінне приміщення розподільного пристрою з освітленням, опаленням і аварійним освітленням, тож персонал працює в сухому й теплому приміщенні в будь-яку погоду. Кабельний підвал спрощує розведення товстих кабелів низької напруги до зарядних станцій. Внутрішнє обслуговування означає, що всі оперативні перемикання ведуть з приміщення, а сторонні люди на майданчику не мають доступу до апаратури.
На стороні середньої напруги стоїть моноблок RMU 12–36 кВ, а облік ведуть у відсіку вимірювання Holtab на стороні високої напруги з ТС і ТН. Трансформатор масляний або сухий потужністю до 4000 кВА. На стороні низької напруги встановлюють модульний НКП HMS або промисловий щит CMS. Конструкцію спроєктовано й випробувано за стандартом IEC 62271-202, а приєднання до мережі відповідає вимогам IBH 24 для споживачів 1-36 кВ. До проєкту виробник додає однолінійну схему.
Рішення модульне й масштабоване, його підганяють під майданчик, потрібну потужність і подальше розширення. Основою може бути сталева або бетонна станція. Якщо з часом чотирьох зарядних точок стане замало, у лінійці є двотрансформаторна E-site Heavy Dual на вісім точок MCS, і майданчик можна планувати з урахуванням такого переходу. Holtab пропонує цифрові засоби обліку, звʼязку й автоматизації, а корпус виконує в будь-якому кольорі з варіантами зовнішнього оздоблення. Виробник наголошує на безпеці монтажників і людей поруч, що для майданчика з постійним рухом вантажівок і водіїв має пряме значення.
Holtab повідомляє про першу поставку підстанції повністю електрифікованим транспортом. Замовник Eviny перевіз станцію для свого зарядного майданчика в Лінчепінгу електровантажівкою на відстань 250 км. Під час проєктування визначають кількість зарядних точок MCS у межах до чотирьох, графік їхнього одночасного навантаження та потужність трансформатора до 4000 кВА. З мережевою компанією узгоджують точку приєднання на середній напрузі, схему обліку й релейний захист, а на майданчику готують гравійну подушку та кабельні траси до зарядних точок. Зарядні точки MCS потребують кабелів великого перерізу й короткої траси, тому підстанцію розташовують якомога ближче до місць стоянки вантажівок.
Технічні характеристики
| Середня напруга | RMU 12–36 кВ |
|---|---|
| Трансформатор | масляний або сухий, до 4000 кВА |
| НКП | HMS або CMS |
| Корпус | утеплена сталева будівля з бетонним кабельним підвалом |
| Зарядні точки | до 4 MCS по 1 МВт |
| Стандарт | IEC 62271-202, IBH 24 |
Запит ціни та строку поставки
Holtab E-site Heavy Single — підстанція в будівлі для заряджання вантажівок до 4000 кВА, Holtab. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки зарядних точок живить E-site Heavy Single?
До 4 зарядних точок MCS по 1 МВт.
Яка потужність трансформатора?
До 4000 кВА, масляний або сухий.
У якому корпусі виконана підстанція?
В утепленій сталевій будівлі HMICC з бетонним кабельним підвалом. На стороні СН стоїть RMU 12–36 кВ.
