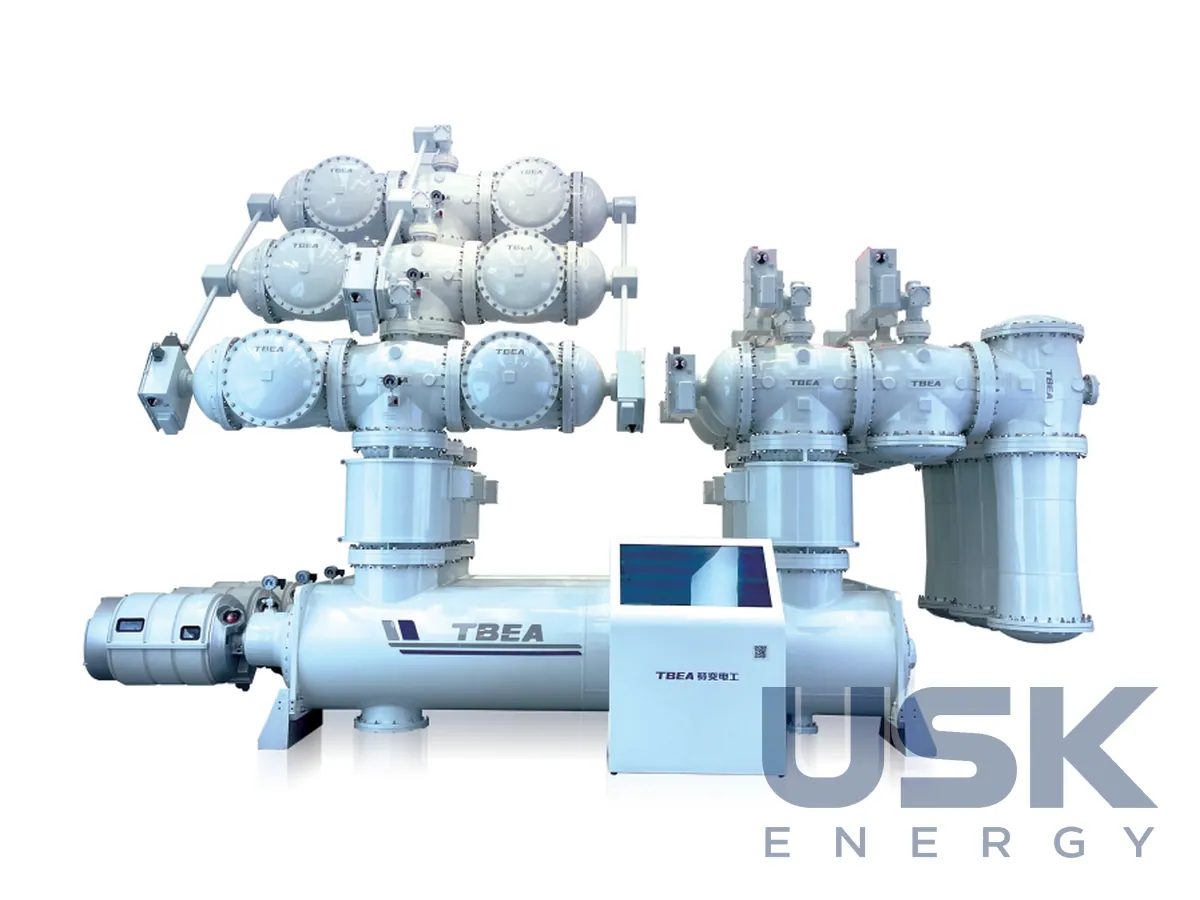

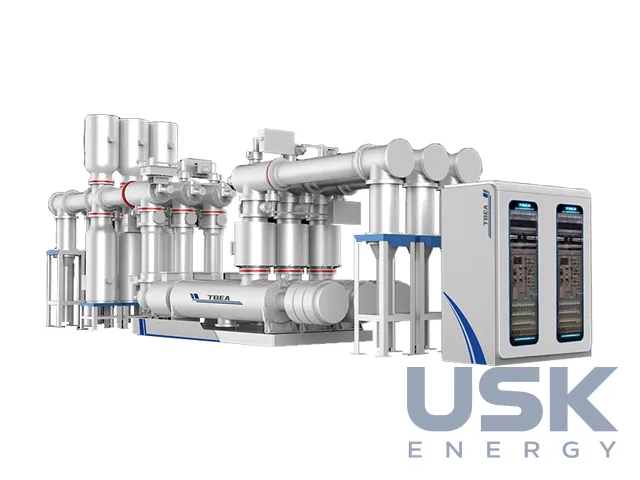

TBEA ZF53 / IFT — елегазові КРУЕ (GIS) 126–550 кВ, зокрема на суміші SF6/N2 і «чистому повітрі» з вакуумними камерами
TBEA випускає комплектні розподільні установки з елегазовою ізоляцією (КРУЕ, GIS) серій ZF53 та IFT на напругу 126–550 кВ. Їх ставлять на підстанціях, великих електростанціях і перетворювальних підстанціях магістральних мереж. Поряд із класичними апаратами на SF6 є виконання на суміші SF6/N2 і на «чистому повітрі» з вакуумними камерами.
- 550 кВ
- ZF53-550: 4000/5000/6300 А, 63 кА / 3 с, LI 1675 кВ
- 363 кВ
- ZF53-363: 4000 А, 63 кА, клас E2-C2-M2
- 252 кВ
- IFT-252: 3150/4000 А, 50 кА; виконання SF6/N2 (30/70 %) — 28 % вуглецевого сліду чистого SF6
- 126 / 145 кВ
- ZF53-126, ZF53-145: трифазні в одному корпусі, до 3150 А, 40 кА; SF6/N2 — крок комірок 800 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
До модулів КРУЕ входять вимикачі, роз'єднувачі, заземлювачі, зокрема швидкодійні, трансформатори струму й напруги, збірні шини, вводи, компенсатори, кабельні муфти та шафи керування. Усі струмовідні частини укладено в заземлені металеві оболонки з елегазом SF6, який служить ізоляцією та дугогасним середовищем. Серед поставок TBEA КРУЕ 550 кВ для ГЕС Цзіньчуань, ТЕС Душанбе-2 у Таджикистані, передачі Байхетань — Цзянсу та ГАЕС. Ряд продовжує серія ZF53-800 на 800 кВ.
ZF53-550 розраховано на номінальний струм 4000, 5000 або 6300 А, струм вимкнення 63 кА протягом 3 с та ударний струм 171 кА. Випробувальна напруга грозового імпульсу LI 1675 кВ, комутаційного SI 1300 кВ, короткочасна промислової частоти 740 кВ відносно землі. Шафа керування трифазна, компоновка модульна й компактна, апарат має високу сейсмостійкість і малий шум. ZF53-363 на 4000 А та 63 кА працює на підстанціях і електростанціях 330 кВ, зокрема на станціях ВДЕ північного заходу Китаю й морських платформах. Клас E2-C2-M2, витік газу менше 0,1 % на рік, механічний ресурс 10 000 операцій.

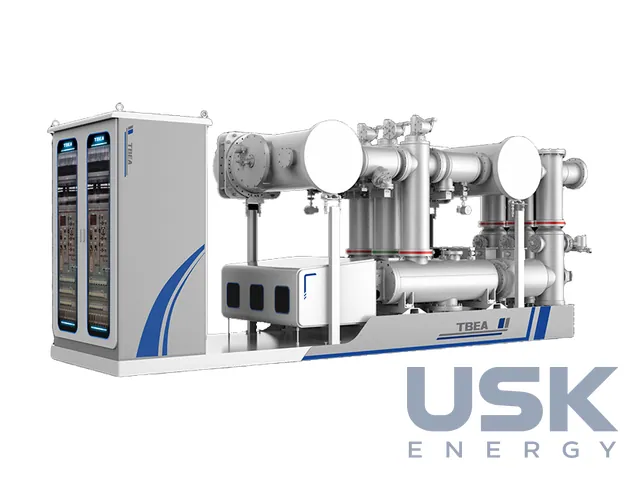

IFT-252 на 3150/4000 А та 50 кА має тривимірне модульне компонування й інтегровану з коміркою шафу керування. Комірки транспортують зібраними та налагодженими, тож монтаж на об'єкті коротший. Вимикач оснащено камерою саморегенерованого тиску. Виріб пройшов повні типові випробування в CESI й відповідає категорії корозійного захисту C5-M. Виконання на суміші 30 % SF6 і 70 % N2 має вуглецевий слід 28 % від КРУЕ на чистому SF6 та низьку температуру скраплення газу.
ZF53-126 і ZF53-145 виконано трифазними в одному алюмінієвому корпусі з трипозиційними роз'єднувачами-заземлювачами, на струм до 3150 А та струм вимкнення 40 кА протягом 4 с. Вони компактні, працюють без обслуговування й мають низьку вартість життєвого циклу. Версія ZF53-126 на суміші SF6/N2 зменшує крок комірок до 800 мм за вуглецевого сліду 35 % від чистого SF6 і підходить для дуже холодних регіонів. Екологічна КРУЕ 126 кВ працює на «чистому повітрі» з 79,5 % N2 та 20,5 % O2 і вакуумних дугогасних камерах. GWP дорівнює нулю, токсичних продуктів вимкнення немає, робота можлива за −55 °C без підігріву. За даними TBEA, це найбільше комерційне впровадження вакуумних екологічних КРУЕ.
Технічні характеристики
| 550 кВ | ZF53-550: 4000/5000/6300 А, 63 кА / 3 с, LI 1675 кВ |
|---|---|
| 363 кВ | ZF53-363: 4000 А, 63 кА, клас E2-C2-M2 |
| 252 кВ | IFT-252: 3150/4000 А, 50 кА; виконання SF6/N2 (30/70 %) — 28 % вуглецевого сліду чистого SF6 |
| 126 / 145 кВ | ZF53-126, ZF53-145: трифазні в одному корпусі, до 3150 А, 40 кА; SF6/N2 — крок комірок 800 мм |
| Екологічна 126 кВ | чисте повітря (79,5 % N2 + 20,5 % O2) + вакуумні камери, GWP = 0, до −55 °C без підігріву |
| Механічний ресурс | 10 000 циклів |
| Витік газу | < 0,1 % на рік |
| Сертифікація | IFT-252 — повні типові випробування CESI, антикорозія C5-M |
Запит ціни та строку поставки
TBEA ZF53 / IFT — елегазові КРУЕ (GIS) 126–550 кВ, зокрема на суміші SF6/N2 і «чистому повітрі» з вакуумними камерами, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 99 00 (понад 72,5 кВ) 8537 20 91 00 (≤72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 99 (понад 72,5 кВ) 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 10 00 (≥500 кВ) 8537 20 90 00 (інші) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які струми вимкнення мають КРУЕ ZF53 різних класів напруги?
ZF53-550 і ZF53-363 вимикають 63 кА, IFT-252 50 кА, ZF53-126 і ZF53-145 40 кА протягом 4 с. Номінальний струм у класі 550 кВ сягає 6300 А.
Чи є КРУЕ TBEA без елегазу?
Так, екологічна КРУЕ 126 кВ працює на «чистому повітрі» з 79,5 % N2 та 20,5 % O2 і вакуумних камерах. GWP дорівнює нулю, експлуатація можлива за −55 °C без підігріву.
Які випробування пройшла КРУЕ IFT-252?
IFT-252 пройшла повні типові випробування в CESI й відповідає категорії корозійного захисту C5-M. Номінальний струм 3150 або 4000 А, струм вимкнення 50 кА.
