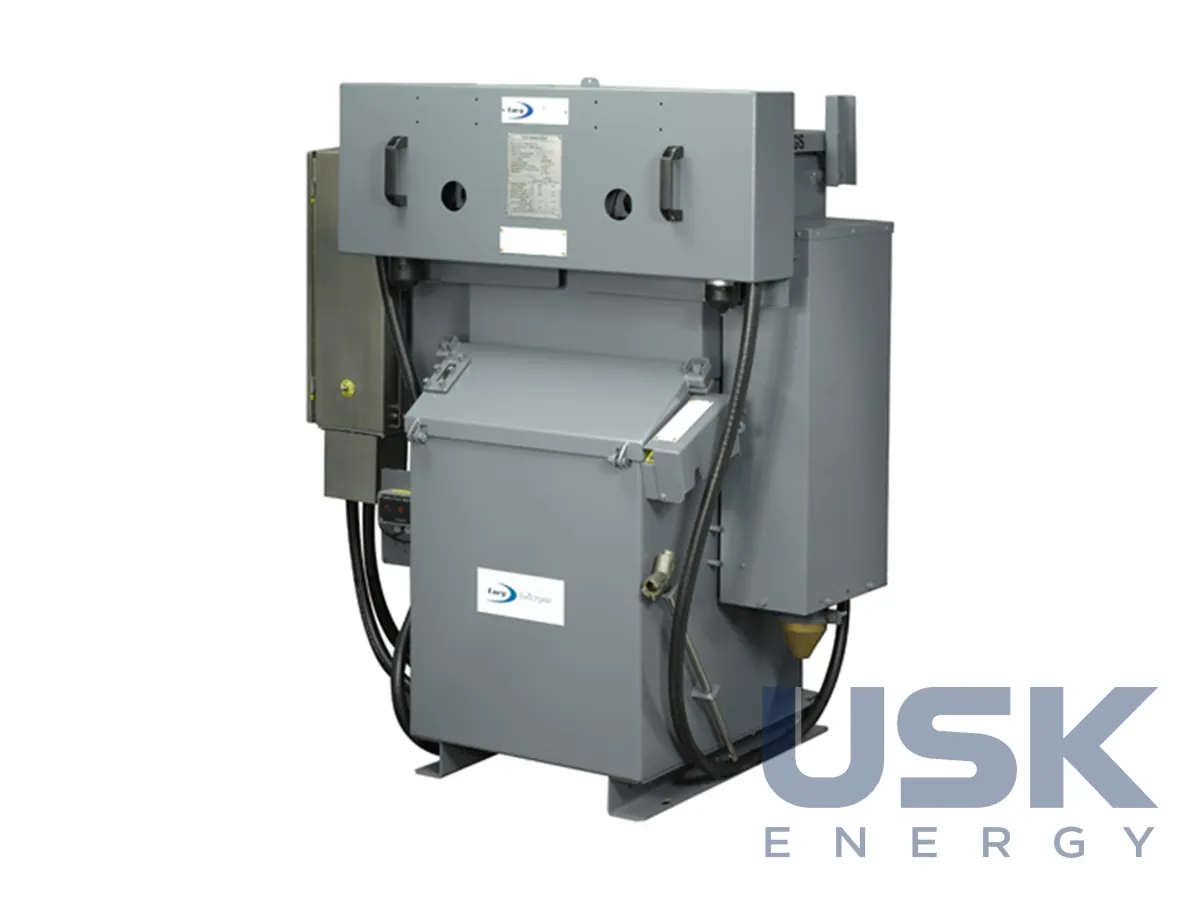

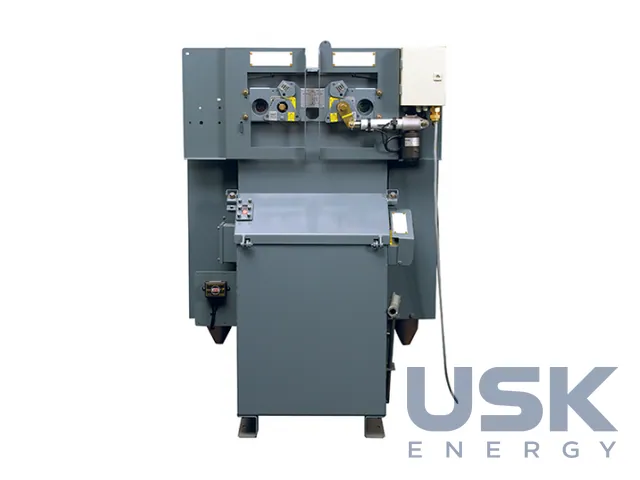

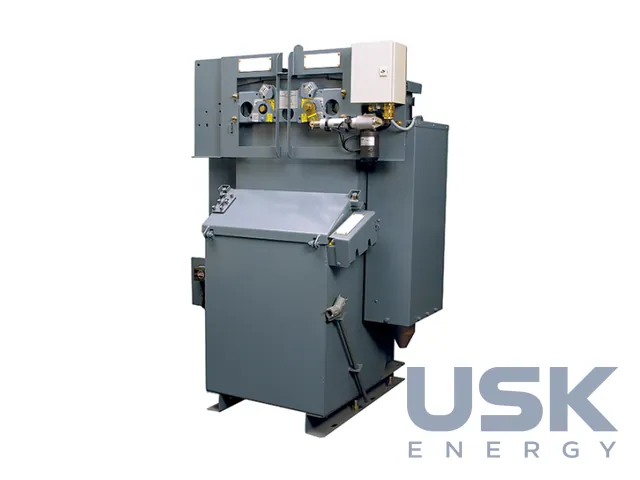

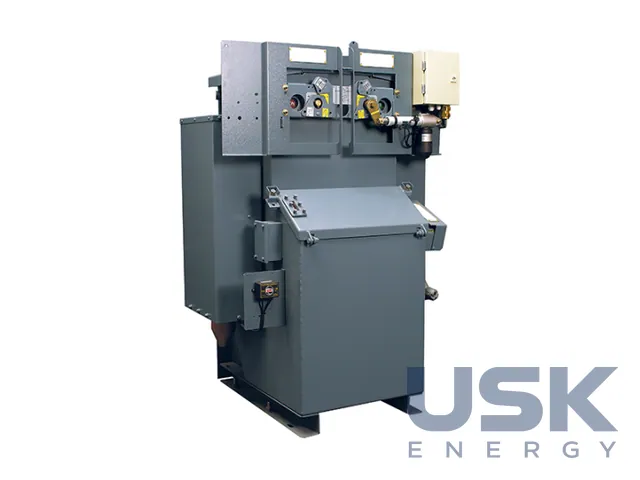

Lucy Electric Trident — RMU з оливною ізоляцією і запобіжниками до 15,5 кВ
RMU Lucy Electric Trident з оливною ізоляцією і запобіжниками на напругу до 15,5 кВ і струм 630 А. Кільцевий моноблок для сільських і промислових мереж, зокрема нафтопромислів та інших важких умов.
- Номінальна напруга
- до 15,5 кВ
- Номінальний струм
- 630 А
- Ізоляція
- оливна
- Умови експлуатації
- −10…+55 °C, вологість до 100 %, агресивні середовища
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Trident у лінійці Lucy Electric виконано як RMU з оливною ізоляцією і запобіжниками СН для захисту трансформатора. Номінальна напруга до 15,5 кВ, номінальний струм кільцевих вимикачів навантаження 630 А. Серію Lucy Electric розвивала впродовж багатьох років, і вона досі затребувана там, де мережеві компанії звикли до оливного обладнання і цінують його простоту. Апарат підходить для сільських і промислових мереж і розрахований на важкі умови, нафтопромисли, морське узбережжя, райони з агресивною атмосферою.
Схема типова для кільцевого моноблока. Два вимикачі навантаження комутують вхідну і вихідну кабельні лінії кільця, а вимикач із запобіжниками живить і захищає трансформатор підстанції. Запобіжники СН вимикають КЗ у трансформаторі або на шинах НН до того, як пошкодження зачепить кільце. Механізм перемикань повністю зблоковано, він замикається навісним замком, тож заземлити лінію під напругою чи відкрити доступ до запобіжників за увімкненого апарата не можна. Випускають нерозширюване, розширюване і модульне виконання, окремостоячі та ті, що монтуються на трансформатор.
Корпус виготовлено зі сталі товщиною 4mm. Метал піддають дробоструминному очищенню, напилюють цинк і потім покривають епоксидною порошковою фарбою. Такий захист розраховано на роботу і в приміщенні, і надворі. Апарат працює за температури навколишнього повітря від −10 до +55 °C, вологості до 100 % і в корозійних районах. Це робить Trident придатним для спекотного клімату, запилених промислових майданчиків і місць, де обладнання стоїть без укриття.
Обслуговування зведено до мінімуму. За нормальних умов достатньо планового огляду один раз на сім років. Під час огляду перевіряють стан оливи, контакти, механізм і запобіжники, а також покриття корпусу. Довгий міжремонтний інтервал особливо важливий для віддалених об'єктів, куди бригаді доводиться їхати по кілька годин. Для розширення можливостей Lucy Electric випускає до Trident набір додаткового приладдя, яке ставлять на вже діючий апарат. Обираючи виконання, заздалегідь визначають, чи стоятиме RMU окремо чи на трансформаторі, чи потрібна моторизація одразу чи згодом і скільки приєднань знадобиться під час розвитку мережі.

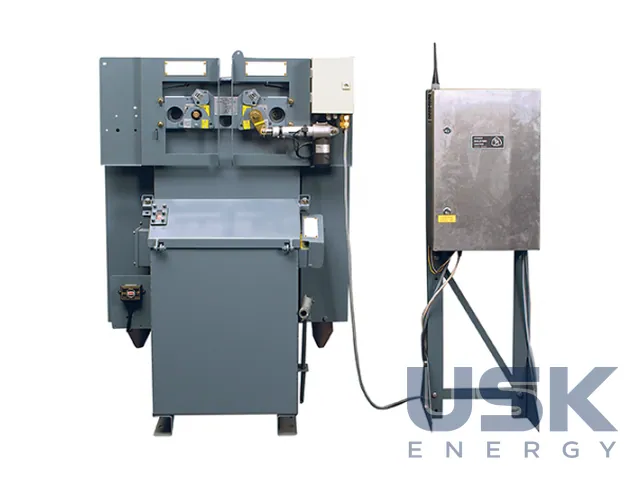

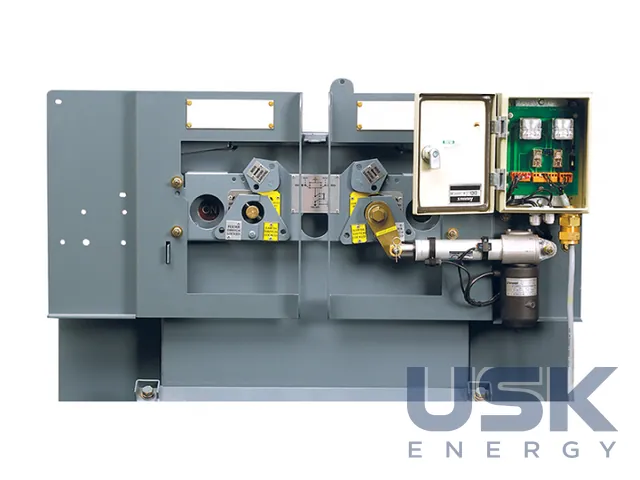

RMU можна повністю автоматизувати для віддаленого контролю і керування та включити до системи SCADA. Для цього приводи моторизують, а на корпусі праворуч або ліворуч ставлять спеціальний кронштейн під RTU Gemini. Покажчики проходження замикання на землю показують, на якій ділянці розімкненого кільця СН сталося пошкодження, і разом із системою Gemini дають диспетчеру змогу швидко виділити пошкоджену ділянку і відновити живлення решти споживачів. Конструкція відповідає IEC 60298 (металеві РП на 1–52 кВ), IEC 60420 (комбінації вимикач-запобіжник), IEC 60265-1 (вимикачі навантаження) та IEC 60694 (загальні вимоги до апаратів високої напруги).
Технічні характеристики
| Номінальна напруга | до 15,5 кВ |
|---|---|
| Номінальний струм | 630 А |
| Ізоляція | оливна |
| Умови експлуатації | −10…+55 °C, вологість до 100 %, агресивні середовища |
| Виконання | нерозширюване, розширюване, модульне |
Запит ціни та строку поставки
Lucy Electric Trident — RMU з оливною ізоляцією і запобіжниками до 15,5 кВ, Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
У яких умовах може працювати Trident?
При температурі −10…+55 °C, вологості до 100 % і в агресивних середовищах, наприклад на нафтопромислах.
Яка ізоляція застосовується в Trident?
Оливна ізоляція, номінальна напруга до 15,5 кВ, струм 630 А.
Чи можна автоматизувати RMU?
Так, Trident допускає повну автоматизацію та інтеграцію в SCADA.
