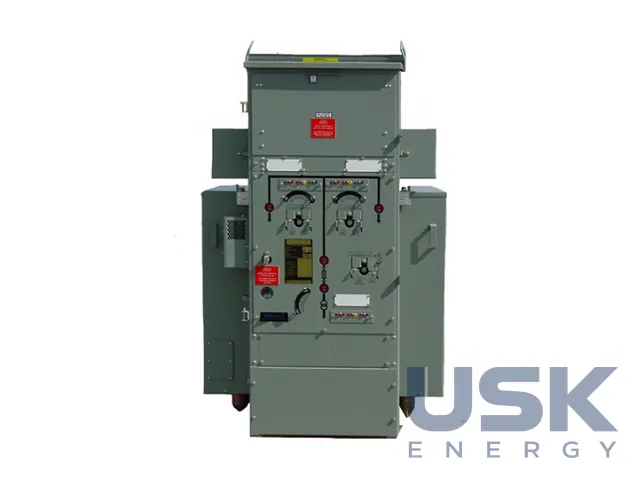

Lucy Electric Scimitar — RMU з вимикачами-запобіжниками до 17,5 кВ
RMU Lucy Electric Scimitar з вимикачами-запобіжниками на напругу до 17,5 кВ і струм до 630 А. Кільцевий моноблок захищає трансформатор запобіжниками у вторинних розподільних мережах.
- Номінальна напруга
- до 17,5 кВ
- Номінальний струм
- до 630 А
- Комутація
- вимикачі навантаження SF6, запобіжники ВН у повітрі
- Кабельні вводи
- бічні та задні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Scimitar у лінійці Lucy Electric позначає кільцевий моноблок з вимикачами-запобіжниками для вторинних розподільних мереж. Напруга до 17,5 кВ, номінальний струм до 630 А. Кабелі підключають у відсіках збоку і ззаду апарата, тобто осторонь місця, де стоїть оператор під час перемикань. RMU випускають у розширюваному і нерозширюваному варіантах, для внутрішнього і зовнішнього встановлення, окремостоячими і такими, що монтуються на трансформатор. Конструкцію розраховано на важкі кліматичні умови, повні типові випробування проведено в лабораторіях KEMA та IPH.

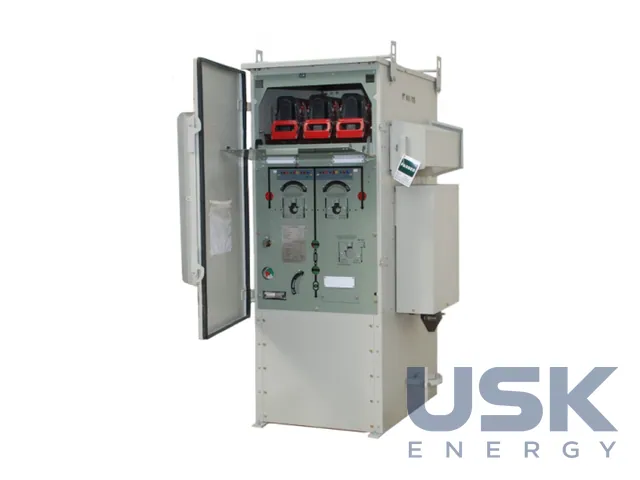

Основу апарата становить бак з нержавної сталі, зварений суцільним швом і заповнений SF6. У цьому герметичному баку працюють контакти кільцевих вимикачів навантаження. Вимикачі можуть вмикатися на КЗ, вимикають навантаження і мають три положення, «ON», «OFF» і «CIRCUIT EARTH». Запобіжники ВН стоять поза баком у повітрі, в окремому повністю закритому відсіку, нечутливому до зовнішнього середовища. Послідовно із запобіжником увімкнено власний вимикач навантаження, теж на три положення, «ON», «OFF» і «TRANSFORMER EARTH ON». Вимкнення виконують вручну, розчепленням пружини, або автоматично, коли після перегоряння будь-якої вставки її бойок діє на механізм. Так трансформатор вимикається всіма трьома фазами і не залишається в неповнофазному режимі.
Приводи головних вимикачів і заземлювачів незалежні, з ручним зведенням пружини. Швидкість операції не залежить від того, як швидко оператор повертає рукоятку. Механізм перемикань і кришки кабельних відсіків повністю зблоковано між собою. Привод можна замкнути навісним замком від сторонніх. Механізм антиповторної дії не дає вимкнути вимикач під час протікання струму КЗ. На фасаді нанесено мнемосхему з механічними покажчиками положення, є окремі засоби заземлення і випробування кабелів за вимогами IEC. Наявність напруги на кабелях показують неонові індикатори системи VPIS.

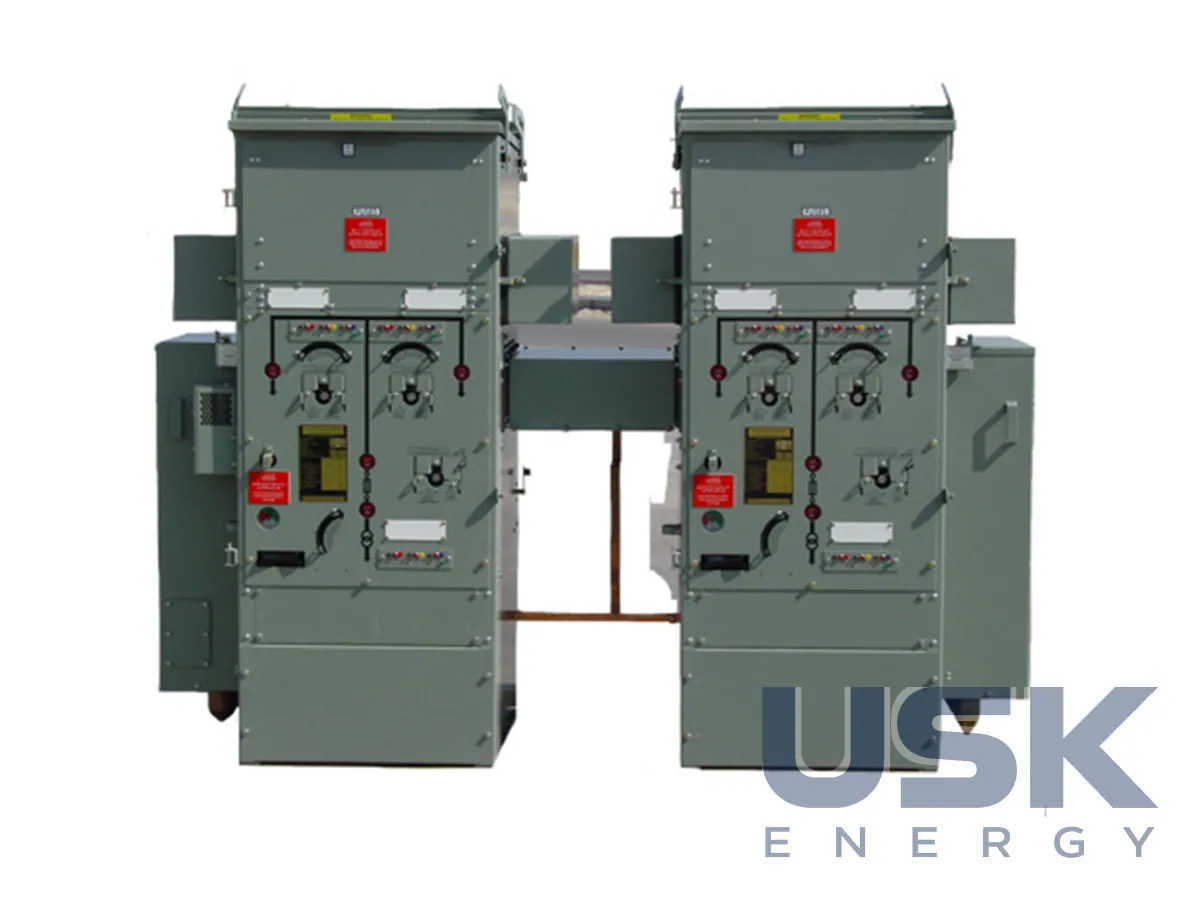

Зовнішнє облицювання виконано з оцинкованої сталі, пофарбовано електростатичним способом і запечено в печі, щоб витримувати суворий клімат. Розширювані блоки з'єднують на місці без роботи з SF6, газ на об'єкті не чіпають. Це спрощує монтаж і знімає вимоги до кваліфікації персоналу щодо поводження з елегазом.
Приводи можна моторизувати для дистанційного керування, а сам RMU легко інтегрується в систему SCADA. Для мережевої компанії це варіант, коли захист трансформатора хочуть виконувати запобіжниками, без реле і ТС, але при цьому залишити можливість телекерування кільцем. Під час обслуговування перевіряють вставки запобіжників, механізми, індикатори та ущільнення відсіків. Заміну перегорілої вставки виконують у повітряному відсіку, без розкриття бака з SF6, після заземлення кола трансформатора вимикачем. Запасний комплект вставок потрібного номіналу зазвичай тримають на підстанції або в машині бригади. Номінал вставки обирають за потужністю трансформатора і узгоджують із захистом на стороні НН.
Технічні характеристики
| Номінальна напруга | до 17,5 кВ |
|---|---|
| Номінальний струм | до 630 А |
| Комутація | вимикачі навантаження SF6, запобіжники ВН у повітрі |
| Кабельні вводи | бічні та задні |
| Виконання | внутрішнє і зовнішнє, розширюване і нерозширюване |
Запит ціни та строку поставки
Lucy Electric Scimitar — RMU з вимикачами-запобіжниками до 17,5 кВ, Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як захищається трансформатор у Scimitar?
Запобіжниками ВН, розміщеними в повітрі, у парі з вимикачем навантаження SF6.
Які кабельні вводи має RMU?
Бічні та задні вводи, напруга до 17,5 кВ, струм до 630 А.
Чи можна ставити Scimitar назовні?
Так, є внутрішнє і зовнішнє виконання, розширюване і нерозширюване.
