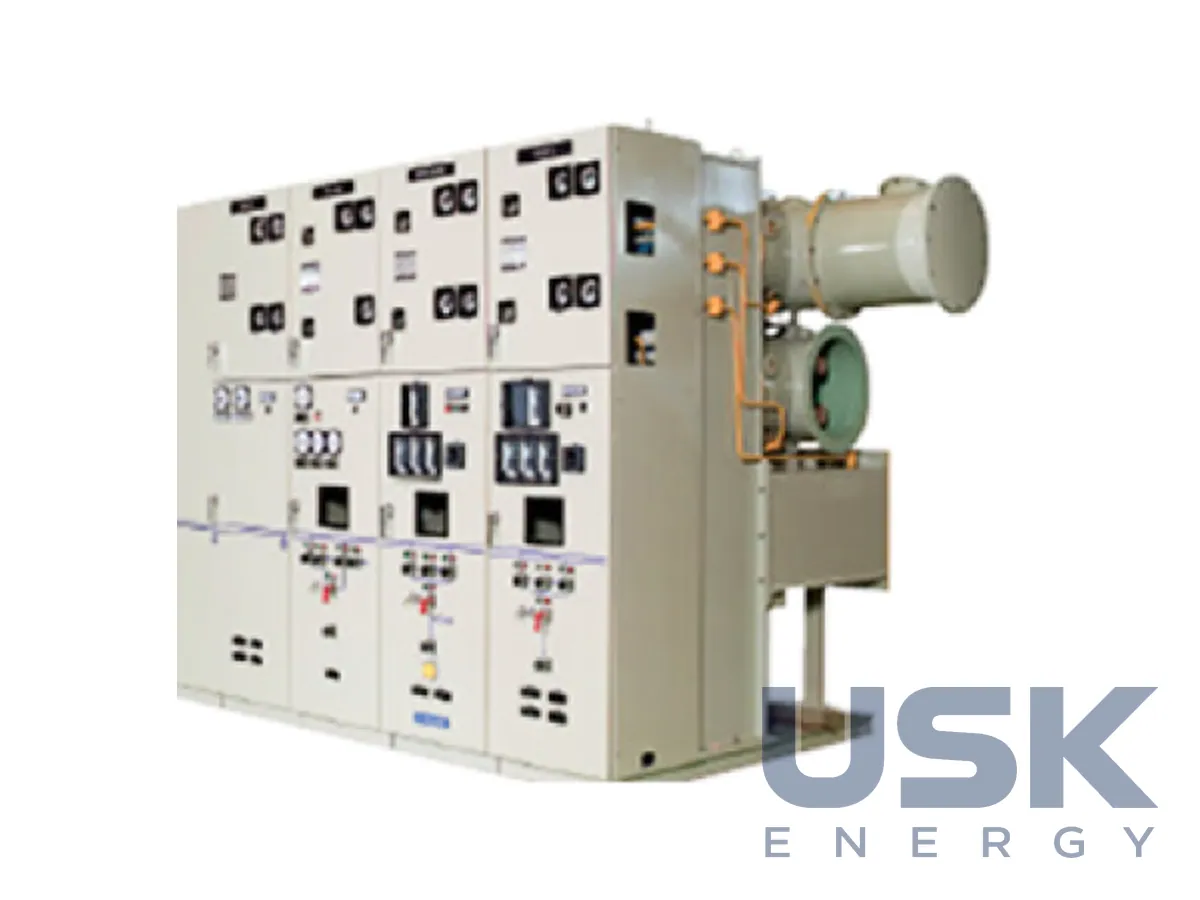

Hyosung ProGIS — КРУЕ середньої напруги 24–38 кВ (серії S, U, C, D, R)

Опис

Hyosung ProGIS, це газоізольовані КРУ середньої напруги для об'єктів, де потрібна висока безвідмовність при мінімальній площі. Виробник називає будівлі, заводи, метро та інші громадські об'єкти. Лінійка сертифікована за міжнародними стандартами IEC та IEEE, в американському каталозі вказано, зокрема, IEEE C37.04, C37.09 і C37.20.4. Межі серії становлять 24–38 кВ, номінальний струм 630–4000 А і струм КЗ до 40 кА протягом 3 с. Ширина та глибина комірок у каталозі наведені окремо для кожного виконання.

Лінійка складається з п'яти серій. Серія S, компактне КРУЕ зі сталевою оболонкою, кубічним або круглим баком шин, модульна та герметизована конструкція. Серія U, ультракомпактний варіант з круглим баком шин. Серія C має бак з нержавіючої сталі і легшу конструкцію. Серії S, U, C і R ізольовані SF6, а серія D працює на сухому повітрі з GWP=0 і належить до екологічного виконання (моделі D156, D272, D384). Серія R на 24 кВ зроблена для приєднання систем накопичення ESS та СЕС. У лінійку входять моделі S252C, S254, S363, S384, S252S, S242, U254, U364, C363 і C364, де цифри в позначенні відображають клас напруги та виконання.

Схеми шин охоплюють типові для підстанцій варіанти. Для S384 і C384 є виконання з одинарною та подвійною системою збірних шин, для серії S і серії D також схема з робочою та обхідною системою шин. Перегородки металеві, клас PM. Одна з моделей на 25.8 кВ з прямокутним баком має найнижчий номінальний тиск газу серед ProGIS, 0.03 МПа, що спрощує вимоги до герметичності та газового господарства. Герметичні газові баки захищають первинні кола від пилу, вологи та агресивного середовища, тож КРУЕ добре почувається в підземних спорудах і на промислових майданчиках.

Малі габарити комірок зручні для підстанцій усередині будівель і в підземних спорудах метро. Серія R підключає системи ESS і СЕС на напрузі 24 кВ, тобто збирає лінії від блочних станцій інверторів і передає потужність далі на підвищувальний трансформатор. Для СЕС і накопичувачів це компактна альтернатива відкритому РУ або повітряним шафам, особливо там, де майданчик обмежений або забруднений.

Сухе повітря в серії D важливе для замовників, які хочуть відмовитися від SF6 через екологічні вимоги та майбутні обмеження на фторовані гази. Hyosung уже розробила й поставила КРУ СН на сухому повітрі. Для запиту потрібні однолінійна схема, клас напруги, струми шин і приєднань, струм КЗ, вид ізоляційного газу, схема шин, стандарт (IEC чи IEEE) і умови встановлення. Для серії R додають кількість ліній від інверторних станцій і схему приєднання накопичувача.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
